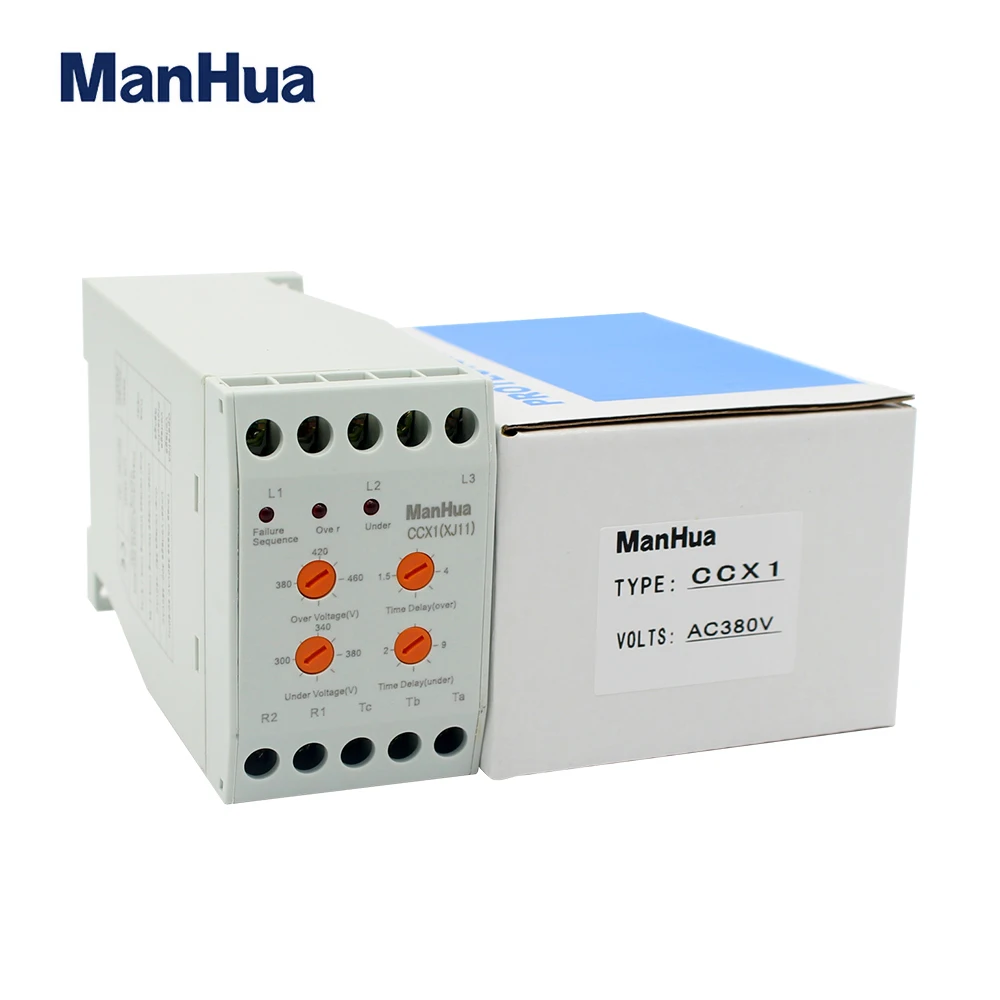

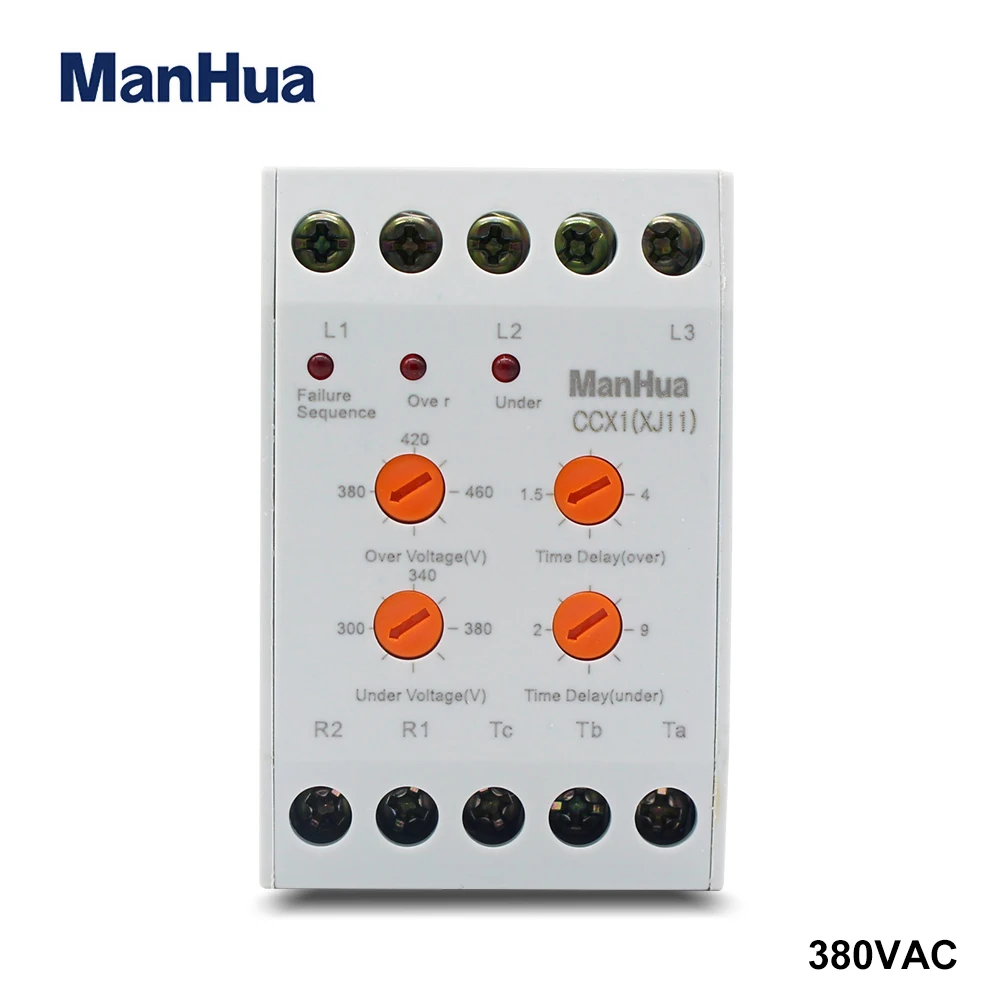

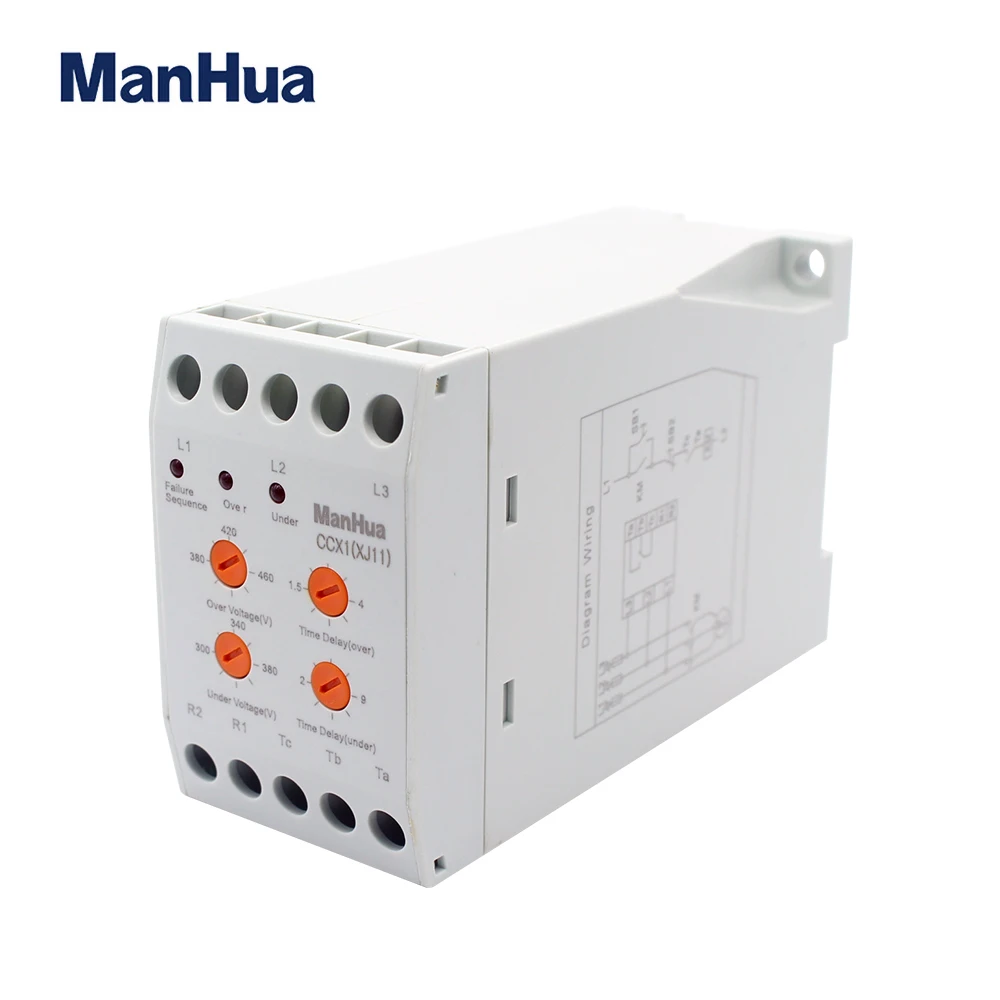

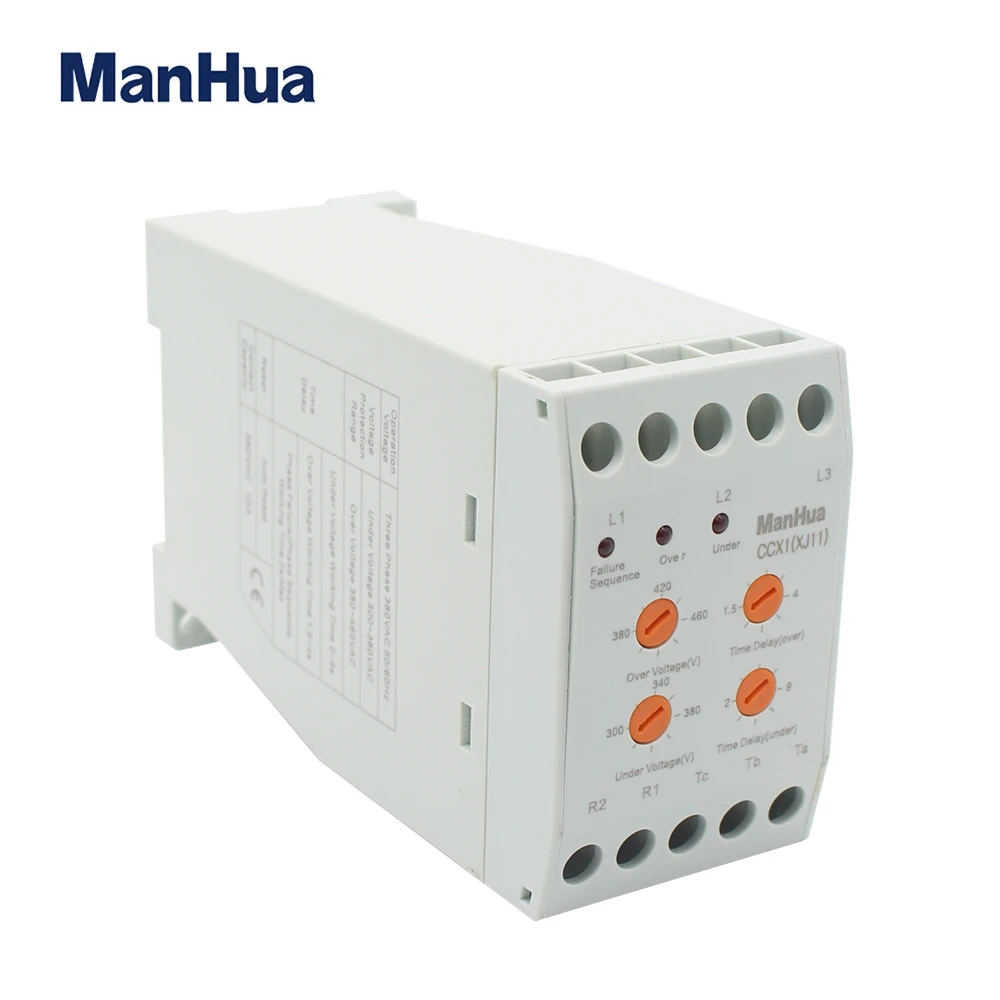

ManHua 380VAC 3-фазное реле защиты XJ11 фазное реле неисправности для герметичного реле разбалансировки напряжения

Применение и особенности:

1.CCX1 перенапряжение/под напряжением/фазовый сбой/реле защиты последовательности фаз (далее защитное реле), подключено к коммутационному электрическому устройству (например, контактор переменного тока и т. д.) В качестве защитной цепи для эффективной защиты поломки, которые, вероятно, имели место перенапряжения, под напряжением, фазовый сбой, фазовой последовательности в неизбежном 3 фазном AC и передающем оборудовании (Например, водяной насос, вытяжной вентилятор. Конвейерная приманка, воздушный компрессор, 2. Защитное реле широко используются в системе распределения низкого напряжения с использованием 3 фазы 50 Гц в промышленности, сельском хозяйстве и обслуживании.

3. Защитное реле может отсоединить источник питания основной цепи для достижения цели защиты оборудования и безопасности человека при условиях, указанных ниже: когда фазовая серия защитного реле неправильно соединена с предварительно подтвержденной фазовой последовательностью из-за изменения или поддержания, произошла фазовая сбой в цепи питания. Происходит перенапряжение или под напряжением в сети питания.

4. Реле защиты использует передовую технику тестирования напряжения своих основных частей. Его особенность-надежная работа, точная индикация неисправности, сильная защита от помех, малый объем, простая установка и использование, кроме того, на нее не влияет большая или небольшая мощность защищенного оборудования.

Условия работы и установки:

1. Температура окружающей среды: ≤ + 40 ℃ и ≥-5 ℃

2. Высота установки не превышает 2000 м

3. Состояние воздуха: a. Влажность: при температуре + 40 ℃ относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность приемлема для более низкой температуры, например, влажность может достигать до 90% при 20 ℃, пожалуйста, примите специальный метод конденсации из-за колебания температуры. B. Класс загрязнения: класс загрязнения 3 защитного реле (загрязнение электрической проводимостью или конденсация делают сухую неэлектрическую проводимость загрязненной, чтобы стать электрической проводимостью).

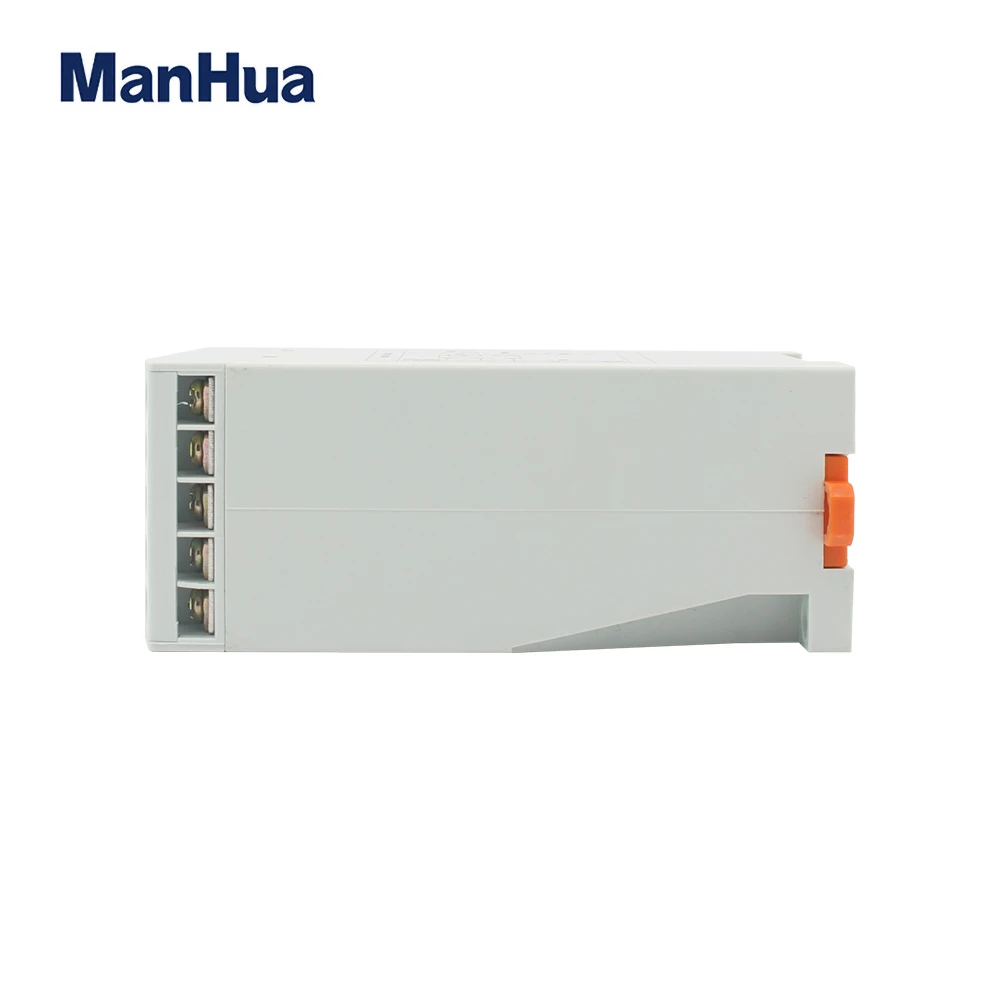

4. Установка: a. Установка: 1) винтовое крепление 2) Стандартная din-рейка 35 мм. B. Для безопасной эксплуатации, защитное реле должно быть установлено по отношению к земле.

Техническая дата:

Рабочее напряжение

Трехфазный 380VAC 50/60 Гц

Диапазон защиты напряжения

Под напряжением 300 ~ 380 В переменного тока

Перенапряжение 380 ~ 460VAC

Задержка во времени

Под напряжением рабочее время 2 ~ 9s

Время работы над напряжением 1,5 ~ 4s

Фазовый сбой/фазовая последовательности рабочее время 2s/Max

Сброс

Автоматический сброс

Контактная Емкость

380VAC 10A

Примечание:

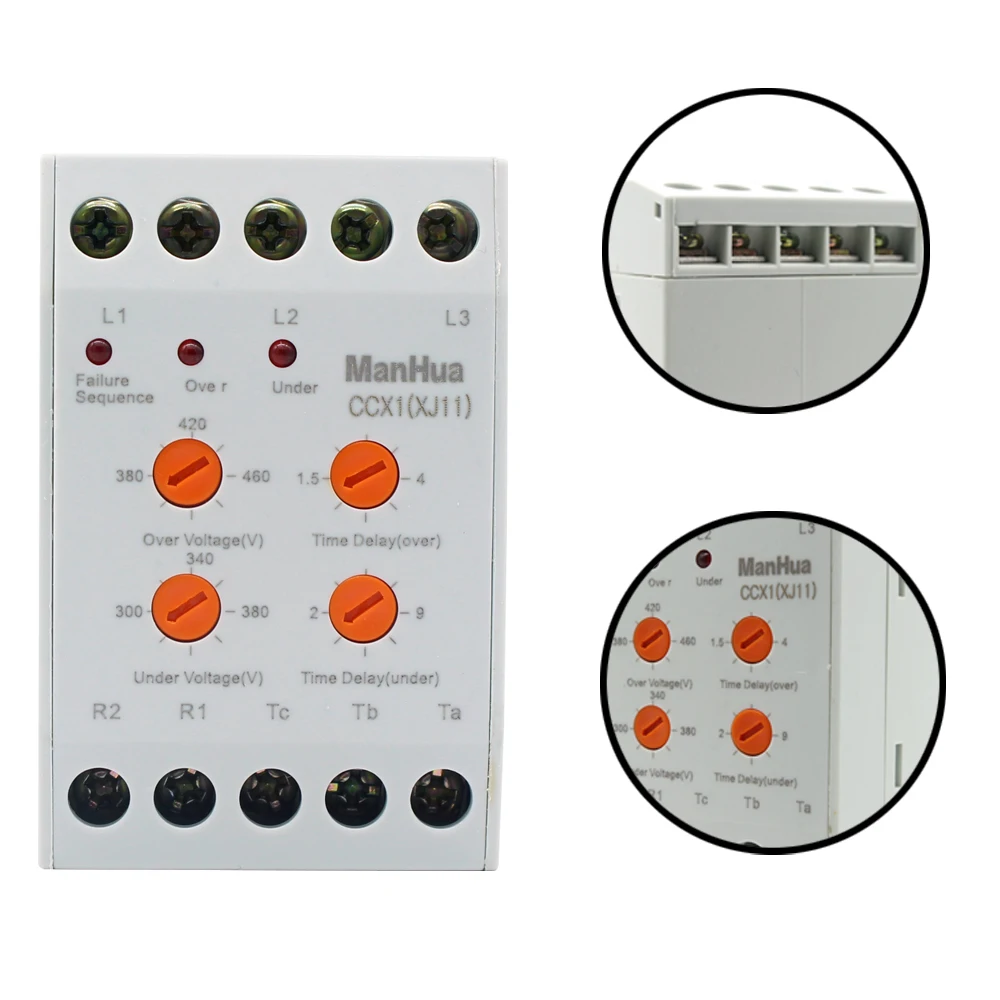

Терминал L1,L2,L3 реле защиты соединяется с 3-фазным живым проводом, терминалом Ta,Tb,Tc являются выходным контактом защитного реле, терминалом Tb,Tc являются нормальными закрытыми, терминал Ta,Tc нормально открыт. Когда питание включено и после этого, терминал Ta,Tc преобразует в обычный открытый, терминал Ta,Tc преобразует в обычный закрытый. Когда реле защиты делает защитную работу, терминал Ta,Tc снова преобразует в обычный открытый.

Схема проводки:
