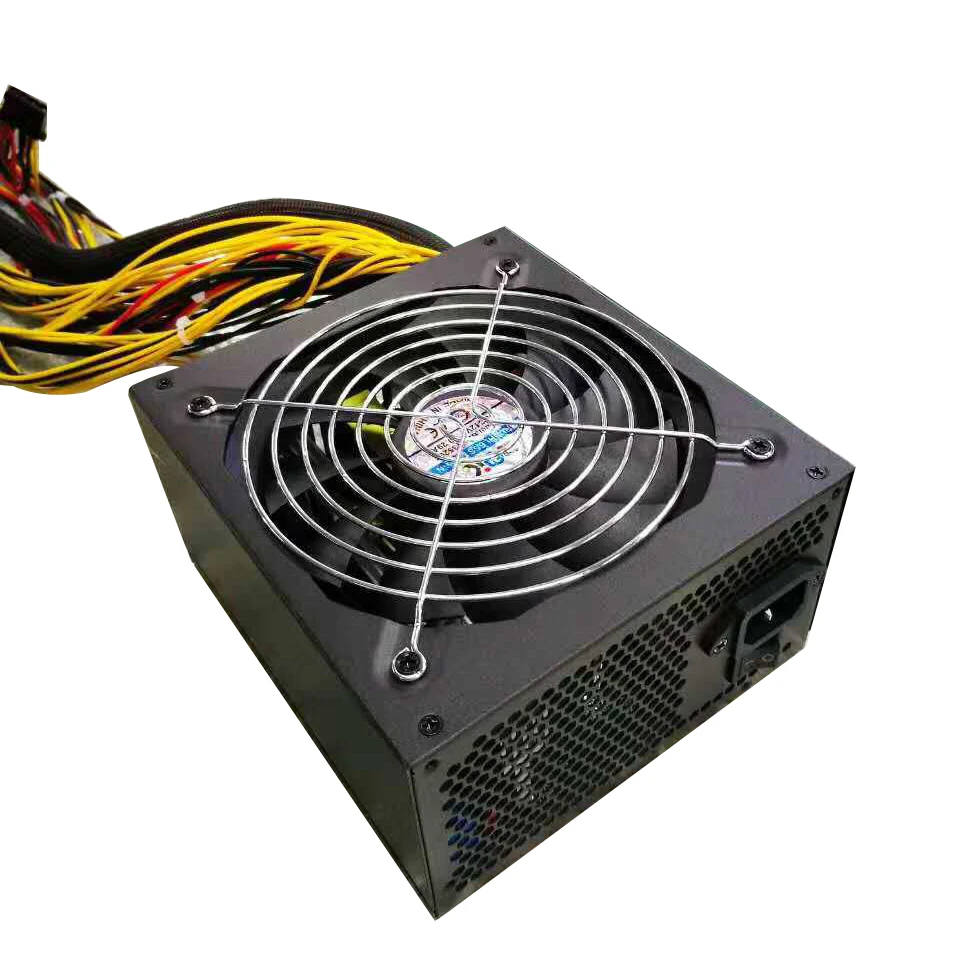

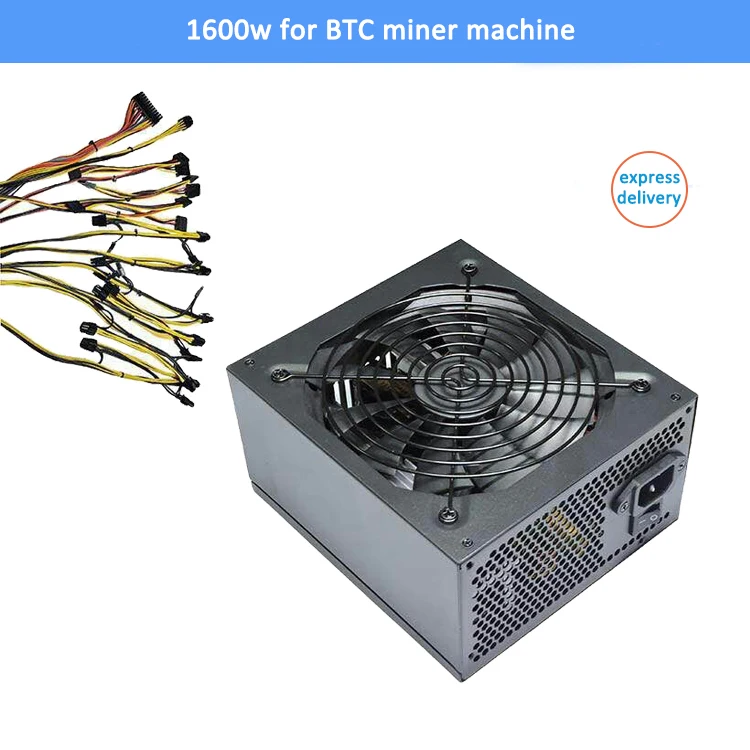

1600 Вт Шахтер машина источника питания Поддержка 100 В-240 В полное напряжение для btc

1600 Вт Шахтер машина источника питания Поддержка 100 В-240 В полное напряжение для btc

1600 Вт Шахтерская машина Поддержка питания 100 В-240 В полное напряжение для btc Bitcoin Miner multi 4PIN IDE 8pin 6pin 24pin SATA

С 20 + 4 pin, 12 шт. * (6 + 2) Pin, 7 * SATA, 6 * IDE Molex, 1*4 + 4PIN

Особенности продукта

1. Время переключения

Время задержки: 100 мс ~ 500 мс

Время задержки завершения:> 1 мс

2. Мощность на: ps_on сигнал "низкий потенциал" (менее 0.4 В)

3. выходной терминал:

ATX1 1 шт. * P1

Булавки 1 + 3.3 В оранжевый Булавки 13 + 3.3 В оранжевый

Булавки 2 + 3.3 В оранжевый Булавки 14-12 В синий

Pin 3 COM Black Pin 15 com черный

Pin 4 + 5 В красный PIN 16 ps_on зеленый

Pin 5 com Black pin 17 com черный

Pin 6 + 5 В Red pin 18 com черный

Pin 7 com Black pin 19 com черный

Pin 8 pok gray pin 20

Pin 9 + 5Vsb Фиолетовый pin 21 + 5 В красный

Булавки 10 + 12 В желтый Булавки 22 + 5 В красный

Булавки 11 + 12 В желтый Булавки 23 + 5 В красный

Pin 12 + 3.3 В оранжевый pin 24 com черный

Периферической 6 шт. * P1 ~ P6 pci-e 6 шт. * 8pin6 + 2 + 12VDC

Pin 1 + 12 В Желтый pin 1 COM черный

Pin 2 com Black pin 2 com черный

Pin 3 COM Black pin 3 COM черный

Булавки 4 + 5 В красный Булавки 4 + 12 В желтый

Булавки 5 + 12 В желтый

Булавки 6 + 12 В желтый

SATA 6 шт. * P7 ~ P12 ATX2 1 шт. * 8pin4 + 4 + 12VDC

Pin 1 COM Black pin 1 COM черный

Pin 2 + 5 В красный pin 2 com черный

Pin 3 COM Black pin 3 COM черный

Pin 4 + 12 В Желтый pin 4 com черный

Булавки 5 + 12 В желтый

Булавки 6 + 12 В желтый

Булавки 7 + 12 В желтый

Булавки 8 + 12 В желтый

Описание продукта

1. ac Вход:

1.1 Входное напряжение: 100 В к 240VAC

1.2 Входная частота: 47 Гц до 53 Гц

1.3 входной ток: Средний максимальный ток 10amp в 220vac

1.4 входной сетевой поток: 220 В AC 25 градусов Цельсия (температура кольца) Максимальный ток 50ампер

1.5 эффективность: полная нагрузка 220 В AC/50 Гц 90%

1.6 входной коэффициент мощности: полная нагрузка 220 В AC/50 Гц 0.98

2. Выход постоянного тока

2.1

Напряжение

+ 5 В

+ 12 В

1

+ 12 В

2

+ 12 В

3

+ 12 В

4

+ 12 В

5

+ 12 В

6

+ 12 В

7

-12 В

+ 3.3 В

+ 5 В

SB

Пиковый ток

15A

15A

20A

20A

20A

20A

20A

20A

0.8A

15A

3.5A

Номинальный ток

12A

12A

18A

18A

18A

18A

18A

18A

0.5A

12A

2.5A

Минимальный ток

0.2A

0.1A

0.1A

0.1A

0.1A

0.1A

0.1A

0.1A

0.1A

0.1A

0A

Напряжение диапазон

4.75 ~ 5.25

11.4 ~ 12.6

11.4 ~ 12.6

11.4 ~ 12.6

11.4 ~ 12.6

11.4 ~ 12.6

11.4 ~ 12.6

11.4 ~ 12.6

-10.8 ~ 13.2

3.14 ~ 3.47

4.75 ~ 5.25

Максимальная пульсация

50mV

120mV

120mV

120mV

120mV

120mV

120mV

120mV

150mV

50mV

50mV

Примечание:

① + 5 В плюс + 3.3 В мощность не должна превышать 130 Вт;

② Пульсация метод измерения следующим образом:

Полоса пропускания осциллографа 20 мГц, керамический конденсаторный электролитический конденсатор на выходе, связанный с 10 мкФ/50 В и A 0.1 мкФ/50 В на землю

2.2 без загрузки нагрузки: выходное напряжение в обычном диапазоне

3. Защита

3.1 Защита от перенапряжения

+ 3V3 4.3 В

+ 5 В 5.8 В

+ 12 В 14.4 В

3.2 защита от короткого замыкания

Терминал выходного напряжения подключается к выходному терминалу (+ 12 В машина блокировки, + 5 В Шлюзовая машина, + 3.3 машина блокировки,-12В замок машина, 5VSB автоматическое восстановление)

1.3 функция защиты: защита от перегрузки 110 ~ 120% Номинальная система блокировки питания

4. безопасности

4.1 абсолютная Изоляция: вход в выход ac 1750vac/10ma, 1 мин;

4.2 Сопротивление изоляции: вход на выход более 50 м Omega, DC 500 Вт

5. e.m.c

6. Защита окружающей среды

6.1 Рабочая температура-2 ~ 40 град С, 10% ~ 90% RH

6.2 Температура хранения-20 град C до 85 град C, 5% ~ 95% RH, высота подъема <2000 м

7. режим охлаждения

7.1 воздушное охлаждение: 14 см вентилятор

8. размеры крепления:
