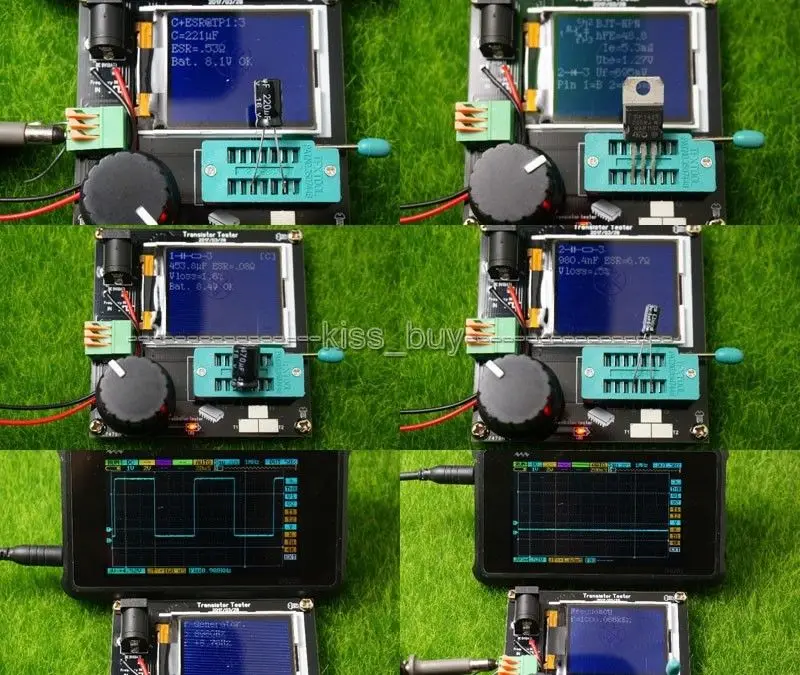

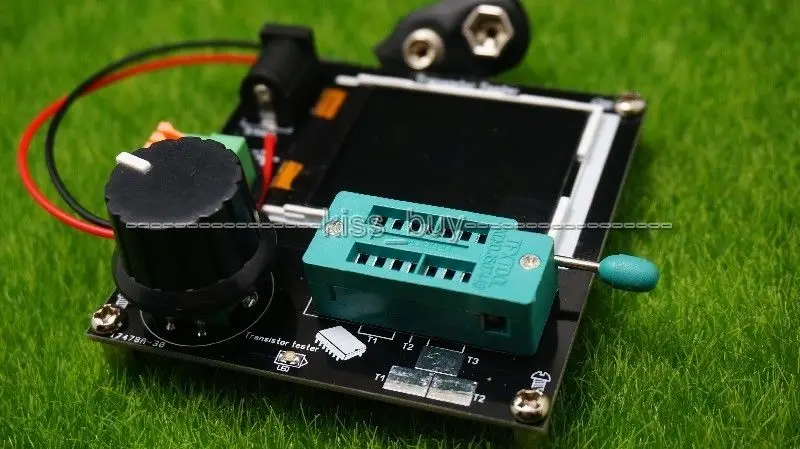

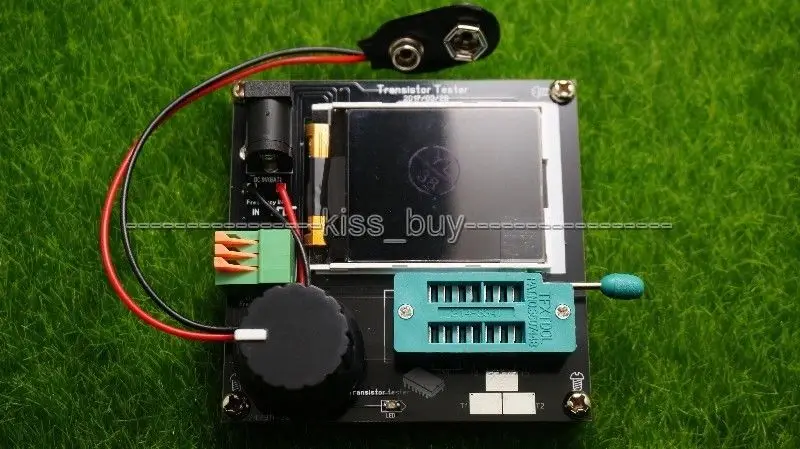

2018 тестер транзисторов esr измеритель частоты PWM генератор прямоугольных сигналов







    Описание: Особенности:



Размер тестера: 69 мм * 69 мм * 33 мм (включая высокую медную подушку и ручку датчика)
Использование полноцветного отображения данных Пиксельной области 160*128
Рабочее напряжение: внешний аккумулятор 9 В внешний 12 В DC источник питания
1: дисплей с цветным дисплеем 160x128 пикселей, Цветовая глубина 16 бит, графический дисплей символ
Управление поворотным кодовым переключателем, измерение одним касанием, автоматическое выключение
2: использование каскадного аккумулятора 9 в, вы также можете использовать блок питания адаптера питания, весь ток около 30 ма, 20 на после выключения питания автоматически обнаруживает транзистор NPN и PNP, FET, диод, двойной диод, тиристор, SCR, автоматическое распределение штифта транзистора
3: тест NPN и PNP транзистор коэффициент усиления тока, пороговое напряжение базового эмиттера, отсекающий коллектор-излучатель ток утечки через основание триода-эмиттер пороговое напряжение против коэффициента усиления высокого тока. Мощность обнаружения транзисторов Limon. ТРАНЗИСТОР и транзистор с полевым эффектом встроенный защитный диодный тестовый полевой эффект ворота-источник ворот-пороговое напряжение, сток-источник сопротивления, емкость от ворота до источника

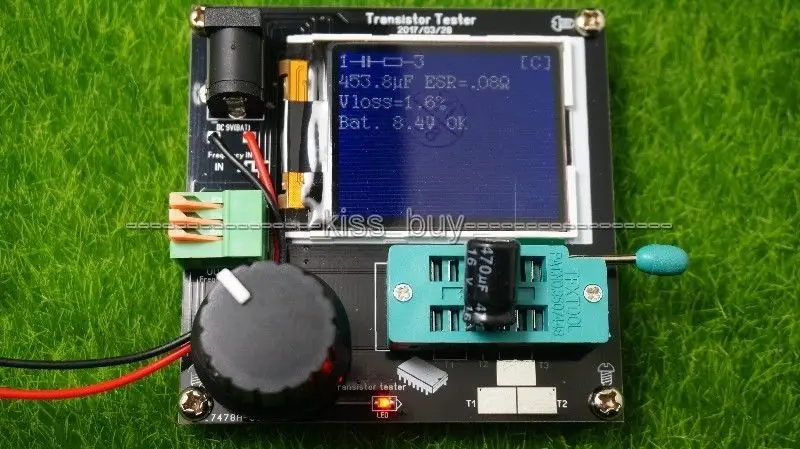

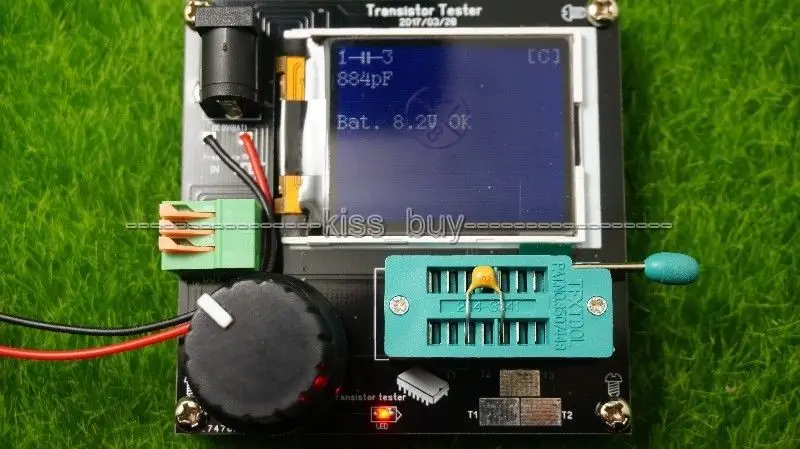

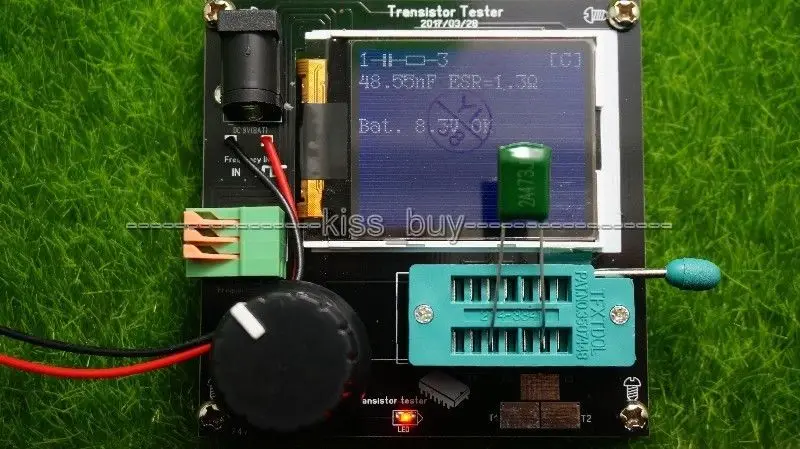

4: максимальное количество двух резисторов измеряется одновременно, поэтому можно также измерить три регулируемых резистора, если регулируемый резистор переносится на конец, он может измерять только значение сопротивления, измеренное самым высоким разрешением 0.01Ω. Может измерять максимальный диапазон измерения конденсатора 50MΩ от 25pF-100mF, разрешение 1pF. Для конденсаторов, больше 90 nF, эквивалентное сопротивление серии (ESR) измеряется одновременно. Разрешение эквивалентного сопротивления серии составляет 0,01 Ω. Для конденсаторов, превышающих 5000pF, отображается частота падения напряжения после зарядки. Это значение отражает фактор качества (Q) конденсатора.
5: максимум два диода измеряется одновременно, показывая его положительное и отрицательное, проводящее напряжение, светодиоды, излучающие светильник, также показаны как диоды графических символов, Напряжение проводимости намного выше, чем обычные диод обратной разрывное напряжение ниже, чем 4,5 V напряжения диода также могут быть обнаружены и показано, как двойной символ диода. Положительное и отрицательное напряжение проводимости около 700мв символа диода преобладает, другой символ диода, соответствующий напряжению проводимости, является значением регулятора. Поэтому не тестируйте один диод и диод зенера одновременно, чтобы проверить один диод, тестируя соединение PN емкости обратного соединения, емкость соединения транзистора между переходом PN также может быть протестирована, затем только в то же время в базу транзистора и эмиттер, Также могут быть протестированы базовые и коллекторные пары конденсаторов менее 25pF, для этого теста необходимо подготовить конденсатор 30pF, сначала протестировать конденсатор 30pF, а затем измерить параллельно с конденсатором, измеренным снова, С результатами, полученными путем вычитания конденсатора 30pF, измеряются на 2100Ω или меньше при измерении индуктивности конденсатора. Диапазон измерения составляет от 0,01 мгн до 20 ч в течение примерно 2 секунд. Большие конденсаторы и индукторы могут занять больше времени.
6: дополнительные функции включают измерение частоты, квадратный генератор волн, генератор PWM, выбор цвета, калибровку ввода в эксплуатацию, непрерывное тестирование и другие функции,
7: диапазон измерения частоты от 1 гц до 4 мгц, измеренная частота ниже 25 кгц, может отображать цикл, разрешение может быть 0,001 мгц
8: выход на весь путь квадратного волнового сигнала, многофайловая частота на выбор, максимальная выходная частота 2 мгц (квадратная волна имеет большое искажение формы волны) не искажено состояние в пределах 800 кгц!
9: выход фиксированной частоты, регулируемый импульсный сигнал рабочего цикла (шим), регулировка рабочего цикла от 1% -99%
10: отдельная функция тестирования емкости, метод тестирования для непрерывного измерения, конденсатор 2uF-50mF может быть измерен непосредственно в его цепи, (измеренная емкость цепи должна быть мощность, измеренная емкость должна быть полностью разряжена после)
11: тиристор и тиристор могут только идентифицировать распределение штифта, а также необходимо измерять тиристорный или тиристорный ток триггера меньше, чем тестер может обеспечить ток, тестер может обеспечивать только пусковой ток до 6 ма
Примечание: прежде чем тестировать конденсатор, обязательно сначала разрядите конденсатор. В противном случае это может повредить микроконтроллер тестера

  Посылка содержание

100% Фирменная Новинка

1 х только метр
