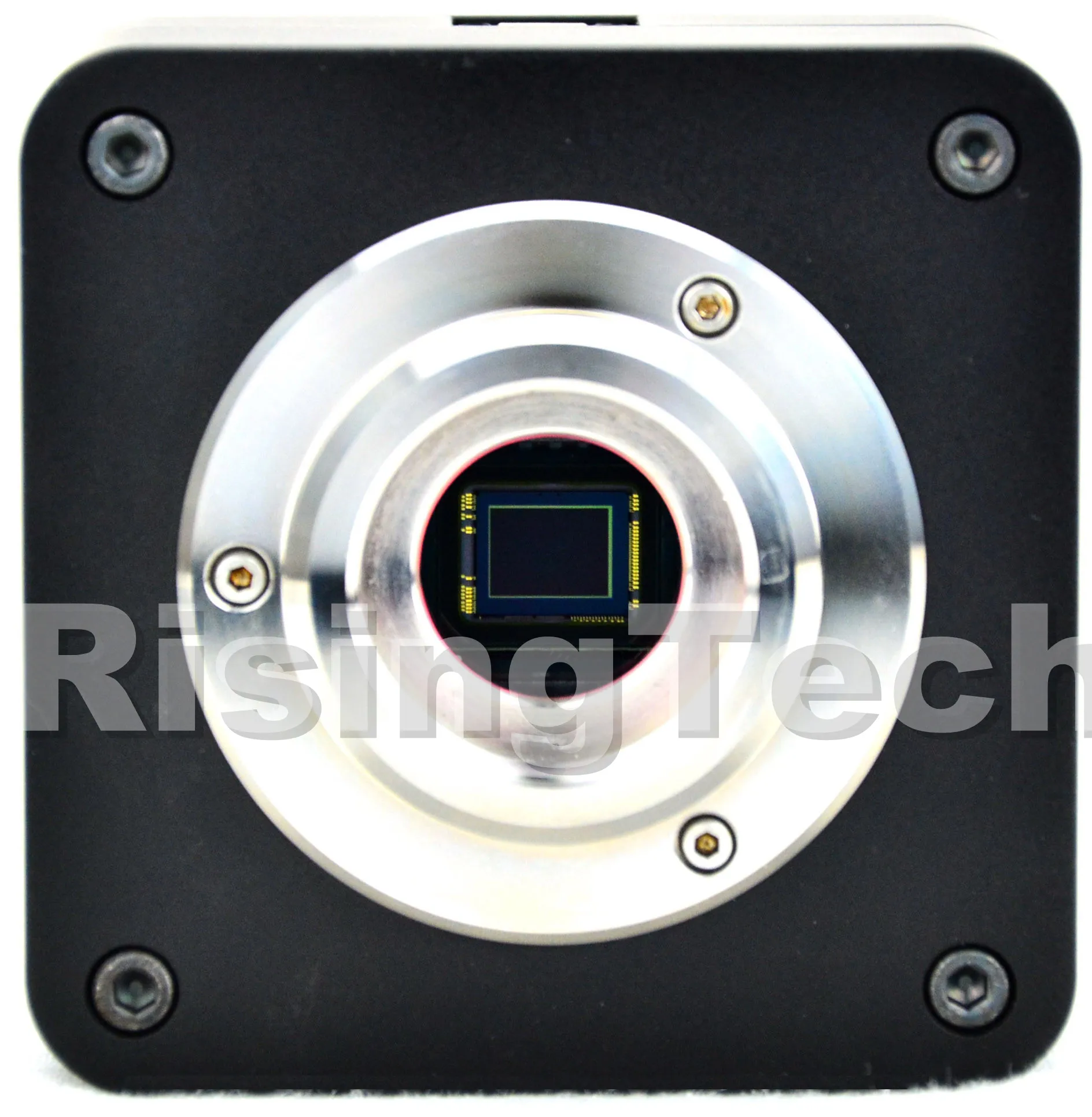

Микроскоп SONY imx178 USB3.0 для тринокулярного микроскопа с высокой частотой кадров 59fps

Микроскоп SONY imx178 USB3.0 для тринокулярного микроскопа с высокой частотой кадров 59fps

E3ISPM использует датчик SONY Exmor CMOS, так как устройство выбора изображений USB3.0 используется в качестве интерфейса передачи.

E3ISPM Аппаратное Разрешение 6.3mp и поставляется с интегрированным CNC Алюминиевого Сплава компактного корпуса.

Эта камера интегрирована с 8/10 бит ультра-тонкойTMАппаратный процессор изображения видеосигнала (сверхтонкийTMHISPVP) для Demosaic, регулировки, автоматической экспозиции, регулировки усиления, одного пускового баланса белого, регулировки цветопередачи, регулировки насыщенности, гамма-коррекции, регулировки яркости, регулировки контрастности, bayer и, наконец, формирует исходные данные для вывода 8/12 бит. Это перенесет тяжелую нагрузку на обработку с ПК на сверхтонкуюTMHISPVP и значительно ускоряет скорость обработки.

E3ISPM поставляется с передовым приложением для обработки видео и изображений RisingView; Предоставляет Windows/Linux/ OSX несколько платформ SDK; Native C/C + +, C #/VB.NET, DirectShow, Twain Control API;

E3ISPM может быть широко использован в brightfieldlight окружающей среды и микроскопического захвата и анализа с более высокой частотой кадров.

Датчик CMOS SONY Exmor imx178С USB3.0 интерфейс;

Высокая рамка:

E3ISPM 6300KPA: 30fps @ 3072x2048  38fps @ 1536x1024

E3ISPM 6300KPB-это обновление, которое добавляет DDR (двойная скорость передачи данных), 59fps @ 3072x2048

Переключатель глубины 8/10 бит в режиме реального времени; Поддержка RGB24, RGB48 и RAW

Сверхнизкий уровень шума и низкое рассеивание энергии с помощью параллельного преобразования A/D;

С аппаратным разрешением 6.3MP;

Стандартная C-Mount камера;

Интегрированный корпус из цинкового алюминиевого сплава;

Интерфейс USB3.0 5 Гбит/с обеспечивает высокую частоту кадров;

С передовым приложением для обработки видео и изображений RisingView;

E3ISPM 6300KPB(DDR)

Примечание:

E3ISPM 6300KPB-это обновление, которое добавляет DDR (двойная скорость передачи данных) 59fps @ 3072x2048

Другие аппаратная конфигурация

Спектра

380-650нм (с ИК-фильтром)

Баланс белого

ROI баланс белого/ручная регулировка темп-оттенка

Цвет визуализации техника

Ультра-тонкий Цвет двигателя

Запись Системы

До сих пор изображения и кино

Охлаждение Системы *

Натуральный

Рабочая среда

Операционной Температура

-10C--50C

Для хранения Температура

-20C--60C

Рабочая влажность:

30-80% RH

Влажность при хранении

10-60% RH

Питание

5 в постоянного тока через usb-порт ПК

Программное обеспечение для окружающей среды

Операционная система

Поддержка Microsoft Windows XP / Vista / 7 /8 (32 & 64 бит)

OS X (Mac OS X), Linux (Примечание: RisingView для MAC и Linux-простая версия без измерения и функции обработки изображений)

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или более поздней версии

Память: 2 Гб или более

Usb-порт: высокоскоростной порт USB2.0

Дисплей: 17 "или больше

CD-ROM

E3ISPM интегрирован с 12 бит ультра-тонкойTMАппаратный процессор изображения видеосигнала (сверхтонкийTMHISPVP) для Demosaic, регулировки, автоматической экспозиции, регулировки усиления, одного пускового баланса белого, регулировки цветопередачи, регулировки насыщенности, гамма-коррекции, регулировки яркости, регулировки контрастности, bayer и, наконец, формирует исходные данные для вывода 8/12 бит. Это перенесет тяжелую нагрузку на обработку с ПК на сверхтонкуюTMHISPVP и значительно ускоряет скорость обработки.

E3ISPM 6300KPA: 30fps @ 3072x2048  38fps @ 1536x1024

E3ISPM 6300KPB-это обновление, которое добавляет DDR (двойная скорость передачи данных), 59fps @ 3072x2048

SONY Exmor COMS sensor

1) низкий уровень шума и высокая чувствительность

1. Как вы можете видеть из приведенной выше схемы, датчик Exmor имеет 2 процесса снижения уровня шума
Включая Аналоговое шумоподавление и цифровое шумоподавление, в то время как традиционная
Только Аналоговое шумоподавление.

2. Даже небольшое количество шума сигнала может оказать отрицательное влияние на фотографию. Шум является
Введено в изображение, если дефекты присутствуют в кремнии, из которого сделан пиксель.
Путем минимизации возникновения дефектов и загрязнений, а также путем защиты
Подверженный дефектам, Sony уменьшила количество шума, которое может быть возможно в других
Датчики.

3. Sony увеличила чувствительность cmos-датчика, изменив массив транзисторов и компоновку,
И делая фотодод максимально большим и создавая систему, которая увеличивает
Точность светильник, который ориентирован на фотодиод.

2) Подсветка сзади, высокая чувствительность и отсутствие дефектов, связанных с CRA ("Exmor R")

Sony еще больше улучшила возможности cmos-датчика, разработав заднюю подсветку
Структура, с целью создания камеры, способной делать исключительные фотографии даже
Шествие со свечами. "Exmor R" примерно в два раза чувствительнее, чем обычная Передняя подсветка
Датчик CMOS, а также имеет низкий уровень шума. В заднем светящемся cmos-датчике, светильник направляется
На силиконовую подложку сзади, что позволяет использовать светильник с уровнем эффективности
Возможно с обычными фасонными пиксельными конструкциями. Фотографы теперь можно создавать
Гладкая, высокое качество изображения в условиях низкой светильник настройки, в том числе ночных сцен.

Проблема, связанная с CRA (Фон не унифицирован) больше не существует.

3) Быстрая скорость рамы
Ключ к увеличенной скорости можно найти в обработки параллельный сигнал. КМОП-матрица датчики имеют
Аналого-цифровые (A/D) схемы преобразования, которые преобразуют аналоговые пиксельные сигналы в цифровые сигналы. Скорость
Увеличена путем размещения тысяч этих цепей в горизонтальном массиве и позволяет им
Функционировать одновременно. Схемы преобразования A/D, используемые в датчиках CMOS Sony, имеют важное значение
Характеристики, включая уменьшенный размер аналоговых схем, в которых создается шум, и
Автоматическое шумоподавление. Эта конструкция цепи позволяет уменьшить шум в сочетании с
Увеличенная скорость.
Новейшие датчики Sony могут поддерживать быструю скорость кадра и USB3.0 могут помочь им достичь
Обеспечивает наилучшую производительность. Вот почему RisingTech разрабатывает новые камеры на базе USB3.0.
Кроме того, USB3.0 помогает камере передавать видео на 12/14 бит.

4) глобальный затвор (некоторые датчики)
Обычные CMOS используют рулонный затвор, а CCD используют Глобальный затвор. Сейчас какие-то Sony
Датчики Exmor и Exmor R используют Глобальный затвор, который делает датчик CMOS более похожим на CCD,
Такие как IMX174, IMX302.

5) Хороший непрерывности
В ближайшем будущем Sony разработает и предоставит лучшие датчики, и это обогатит RisingTech E3
И G3 Семейные продукты.

Интерфейс USB3.0 5 Гбит/с обеспечивает высокую частоту кадров

Яркий изображение поля

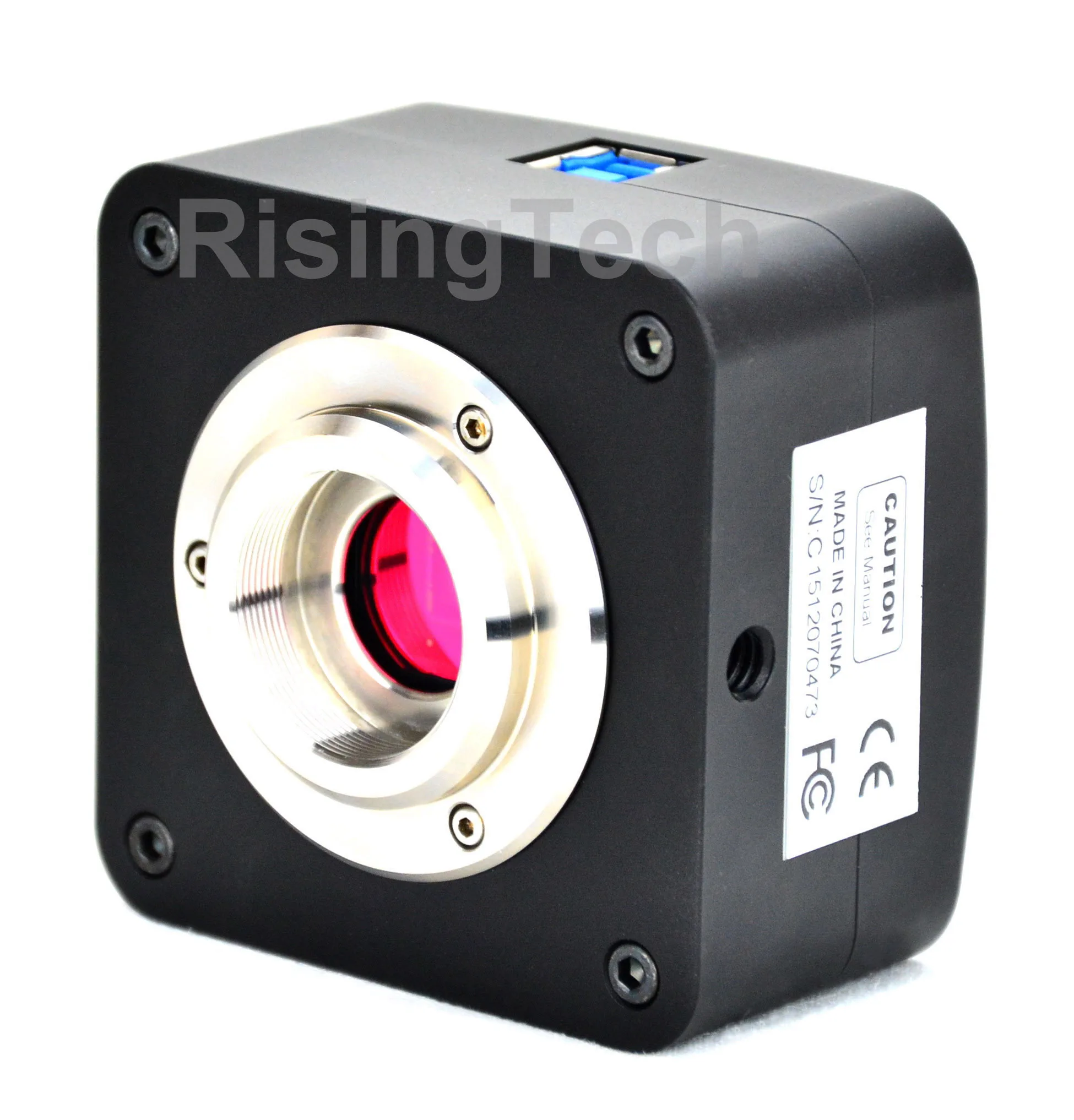

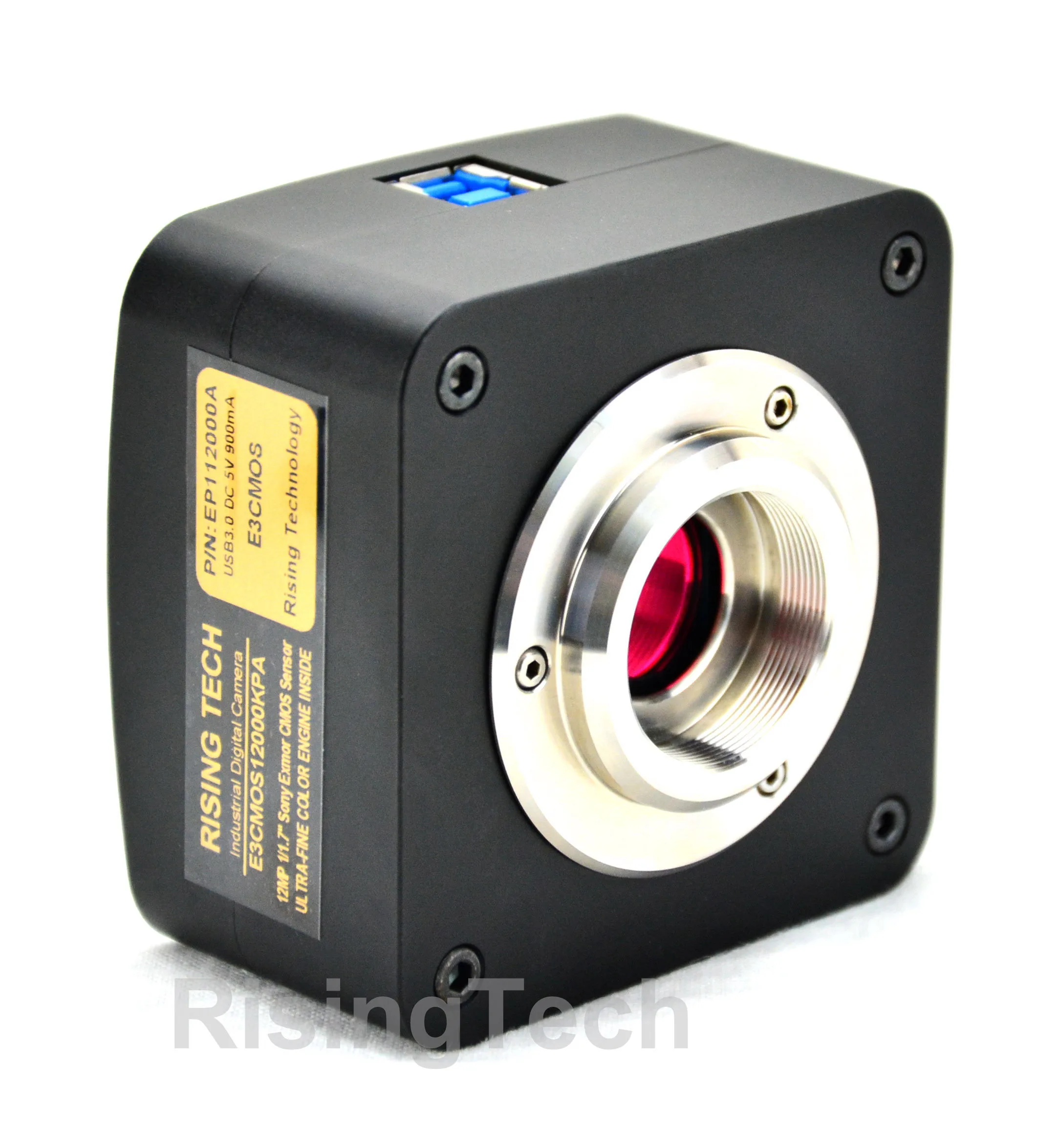

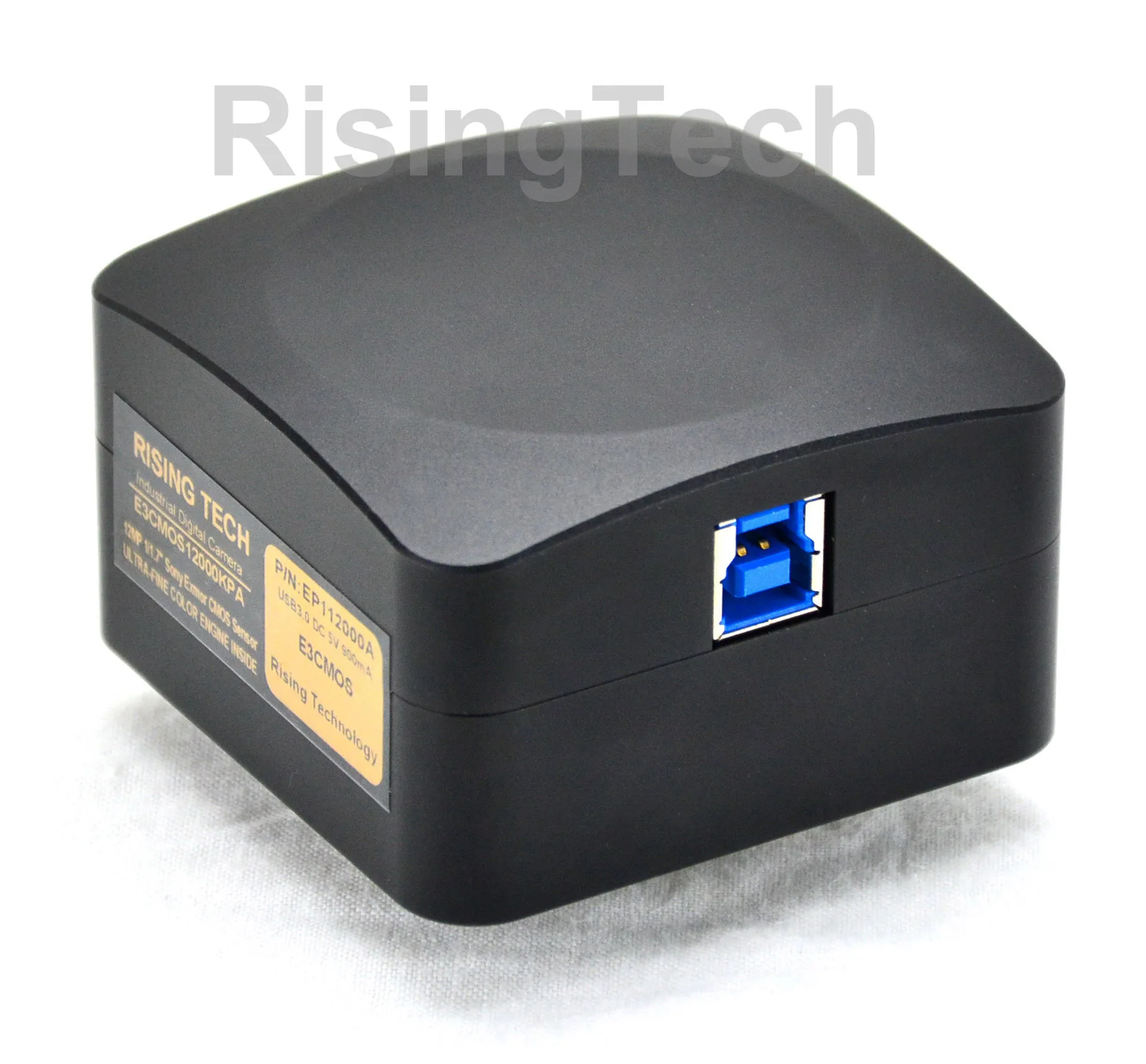

Корпус камеры E3ISPM COMS, изготовленный из твердого цинкового сплава, обеспечивает сверхмощное решение для рабочей лошади. Камера
Разработан с IR-CUT высокого качества для защиты датчика камеры. В комплект не входят подвижные детали. Эти измерения обеспечивают a
Надежное решение с увеличенным сроком службы по сравнению с другими промышленными камерами.

Стандартный Камера упаковочный лист

А

Коробка L:50 см W:30 см H:30 см (20 шт, 12 ~ 17 кг/коробка, 0.045m3), не показана на фото

B

Подарочная коробка L:15 см ширина: 15 см Высота: 10 см (0,8 ~ 1,0 кг/коробка)

C

E3ISPM серия USB3.0 C-Mount камера

D

Высокоскоростной кабель с позолоченными разъемами USB3.0 A male to B/2,0 m

E

CD (драйвер и утилиты программного обеспечения, 12 см)

Отдельно приобретаемый аксессуар

F

Регулируемое крепление-адаптер для объектива

C-крепление для окуляра диаметром 23,2 мм

(Пожалуйста, выберите 1 из них для вашего микроскопа)

C-Mount to dia.31,75 мм Трубка окуляра

(Пожалуйста, выберите 1 из них для своего телескопа)

G

Объектив с фиксированным фокусным расстоянием для адаптера переменного тока

C-крепление для окуляра диаметром 23,2 мм

(Пожалуйста, выберите 1 из них для вашего микроскопа)

C-Mount to dia.31,75 мм Трубка окуляра

(Пожалуйста, выберите 1 из них для своего телескопа)

Примечание: для дополнительного аксессуара F и G укажите тип камеры (C-mount, камера микроскопа или камера телескопа) risingTech инженер поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего применения;

H

108015 (диаметр от 23,2 мм до 30,0 мм кольцо)/переходное кольцо для трубки окуляра 30 мм

Я

108016(Dia.23.2mm до 30,5 мм кольцо общее количество)/Адаптер кольца для 30,5 мм окуляр трубки

J

108017 (диам. 23,2 мм до 31,75 мм кольцо)/переходное кольцо для окуляра 31,75 мм трубка

H

Калибровка с подсветкой

106011/TS-M1(X = 0,01 мм/100Div.);

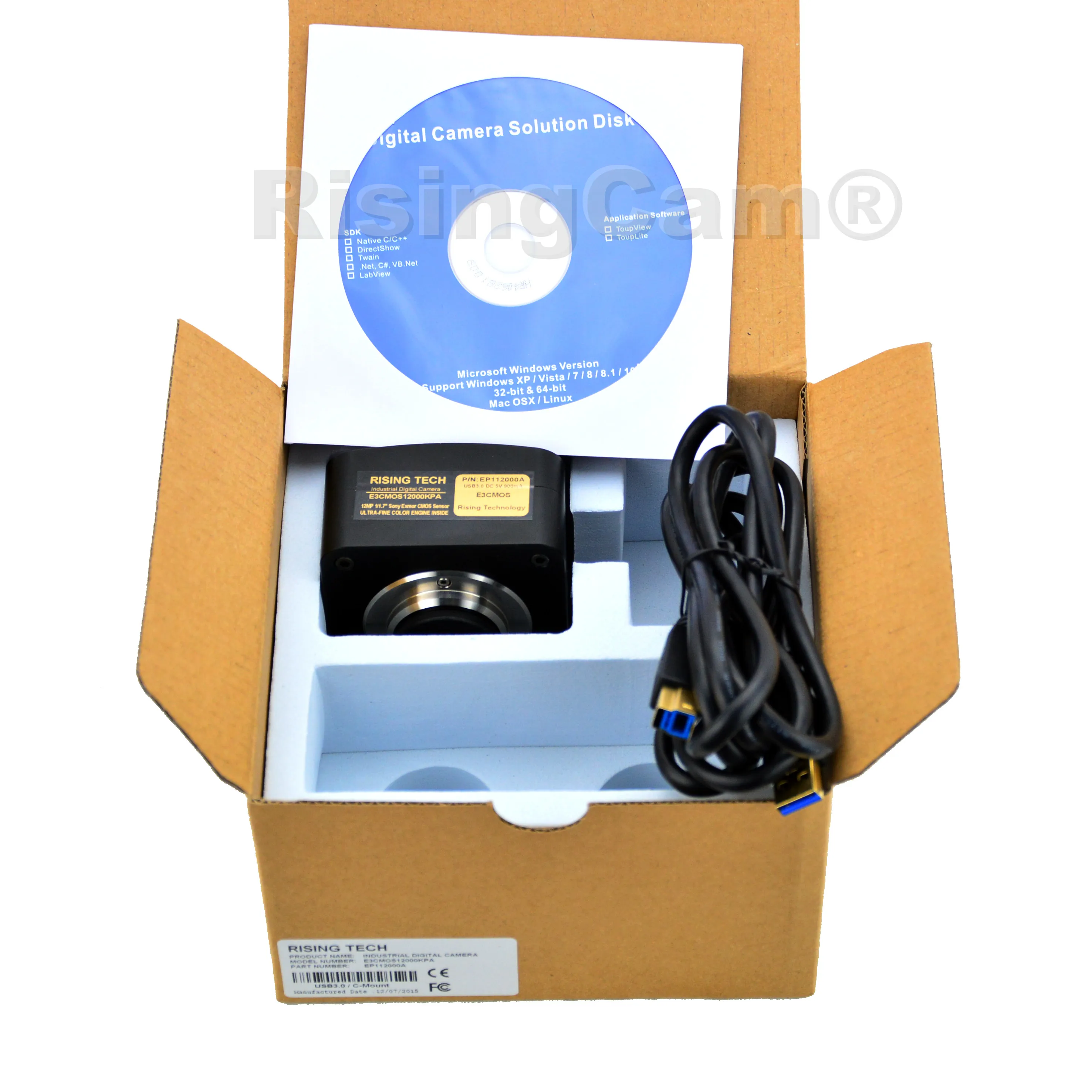

Стандартный изображение упаковки

Наши услуги

Гарантия: 1 год
