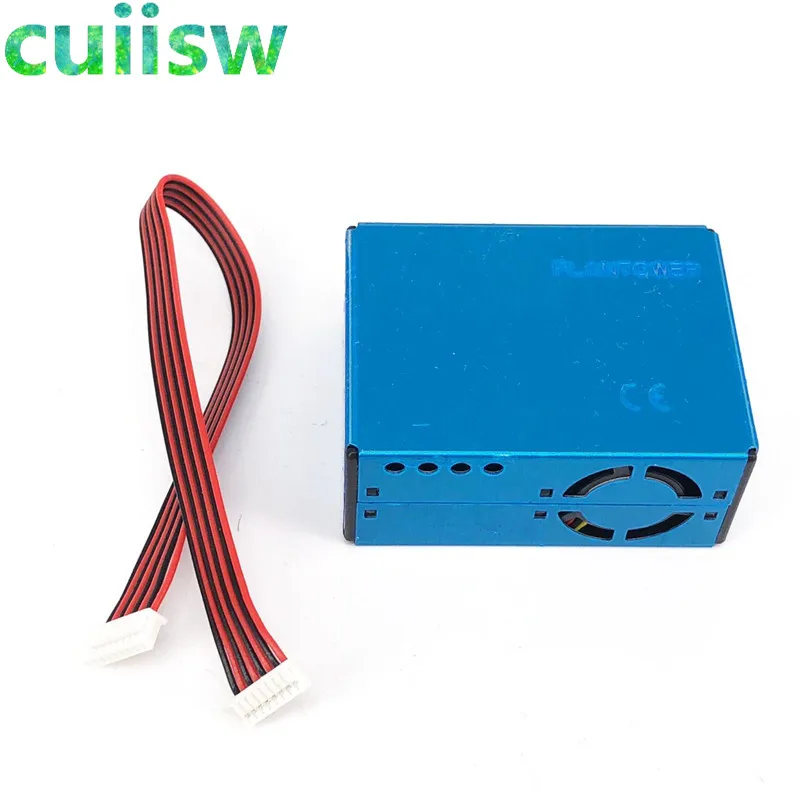

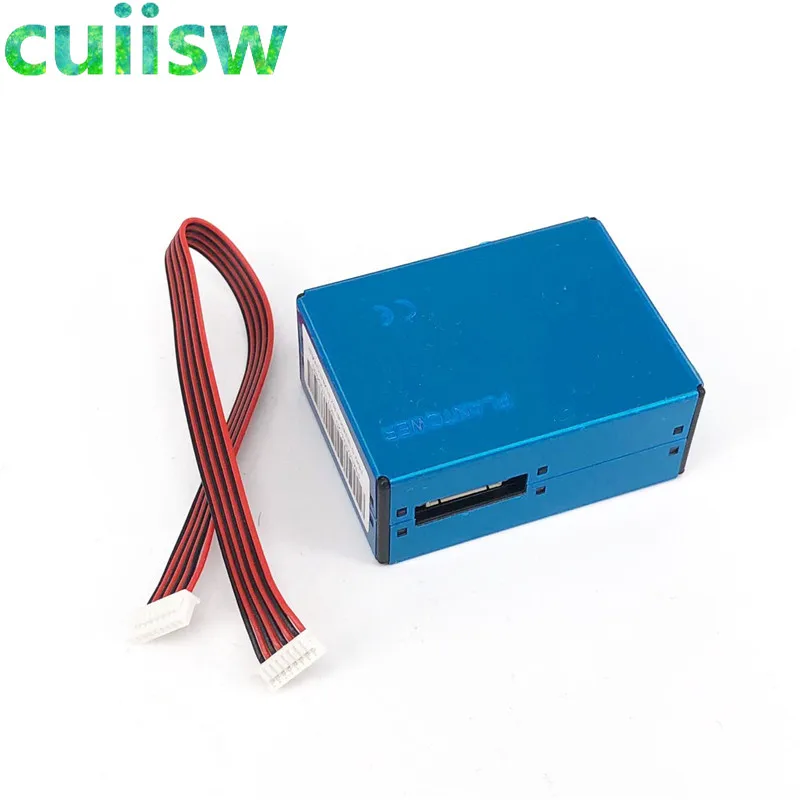

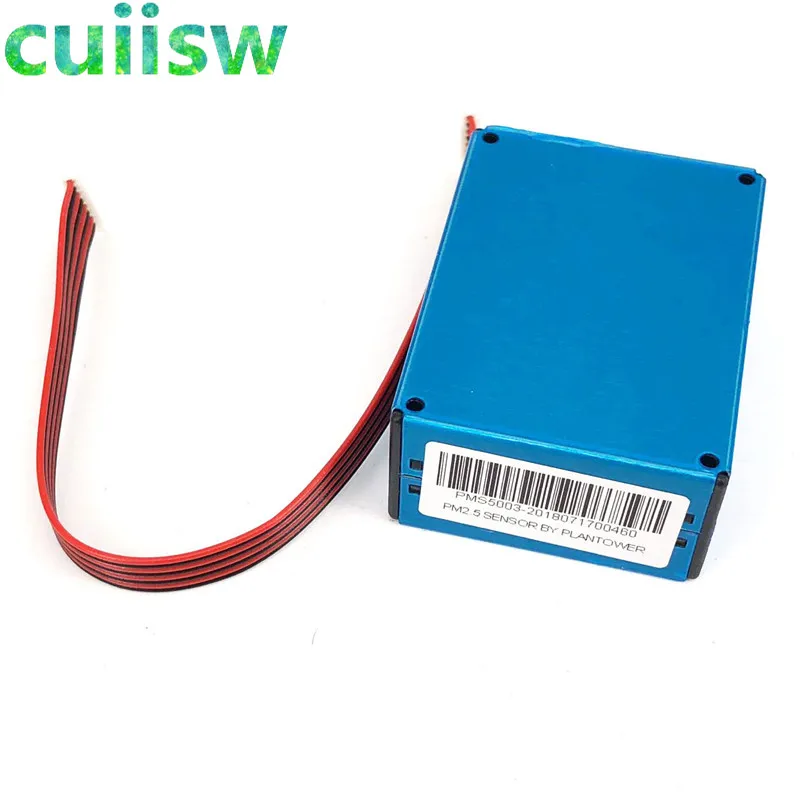

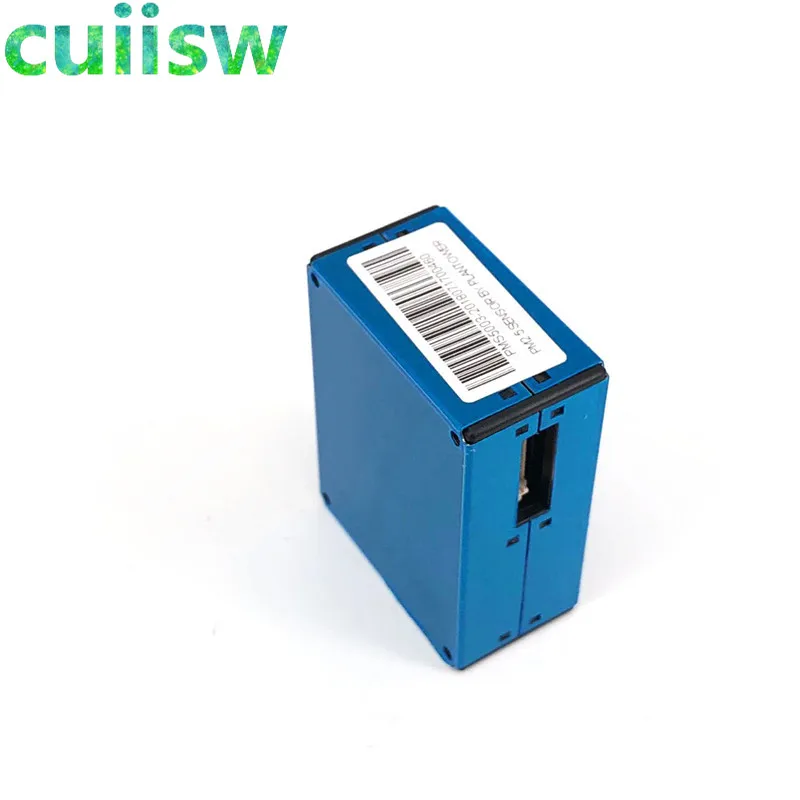

PM2.5 датчик воздуха/пыли лазер внутри цифровой выходной модуль очистителя воздуха

PM2.5 датчик воздуха/пыли лазер внутри цифровой выходной модуль очистителя воздуха

Основные характеристики

* Нулевой уровень ложной тревоги

* Ответ в реальном времени

* Верные данные

• Минимальная различимы частиц диаметр: 0,3 микрометра

* Высокая эффективность защиты от помех из-за патентной структуры шестислойного экранирования

* Дополнительное направление впуска и выхода воздуха, чтобы адаптировать различные конструкции

Обзор

PMS5003-это своего рода цифровой и универсальный датчик концентрации частиц, который может использоваться для получения количества взвешенных частиц в воздухе, т. Е. Концентрации частиц и вывода их в виде цифрового интерфейса. Этот датчик может быть вставлен в переменные инструменты, связанные с концентрацией взвешенных частиц в воздухе или другого оборудования для улучшения окружающей среды, чтобы обеспечить правильные данные концентрации во времени.

Принцип работы

Принцип лазерного рассеяния используется для такого датчика, т. Е. Производите рассеивание с помощью лазера, чтобы излучать приостановленные частицы в воздухе, затем собирайте рассеивающий светильник в определенной степени и, наконец, получайте кривую рассеяния светильник со временем. В конце концов, эквивалентный диаметр частиц и количество частиц с разным диаметром на единицу объема могут быть рассчитаны микропроцессором на основе теории MIE. Пожалуйста, найдите функциональную схему каждой части датчика на рис. 1 следующим образом.

Выход результат

В основном выводится из-за качества и количества каждой частицы с разным размером на единицу объема, удельный объем частиц составляет 0,1л, а единица массовой концентрации-μ г/м и sup3;.

Есть два варианта цифрового выхода: пассивный и активный. Режим по умолчанию активен после включения. В этом режиме датчик будет отправлять серийные данные на хост автоматически. Активный режим делится на два режима: Стабильный режим и быстрый режим. Если концентрация является небольшой датчик будет работать на стабильном режиме реального продукта интервал 2,3 s. И если изменение велико, датчик будет изменен на быстрый режим автоматически с интервалом 200 ~ 800 мс, чем выше концентрация, тем короче интервал.
