5V беспроводной Bluetooth реле умный дом Android сотовый телефон переключатель







    Описание: Особенности:



Описание:

Релейный модуль имеет сильные преимущества, его можно не только контролировать непосредственно через порт реле сигнала управления (этот модуль использует низкий Запуск), вы можете нажать, чтобы управлять инструкцией реле через последовательный порт, который больше подходит для популярного в настоящее время беспроводного управления вещами, дистанционного управления и так далее.

Этот модуль использует программное обеспечение аналогового триггера, уровень триггера и поэтому имеет широкий спектр преимуществ, этот модуль относится к триггеру низкого уровня, который является низким уровнем (0 ~ 2,7 в) когда реле, высокое (2,7-5 В), когда реле выключено.

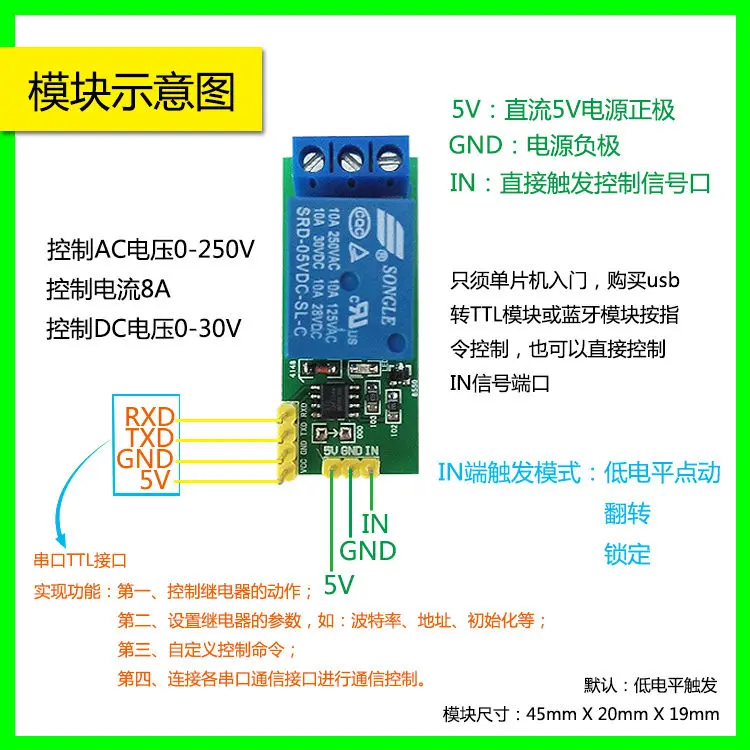

Модуль параметры:
Мощность: 5 В постоянного тока
Триггер: 3-5 В

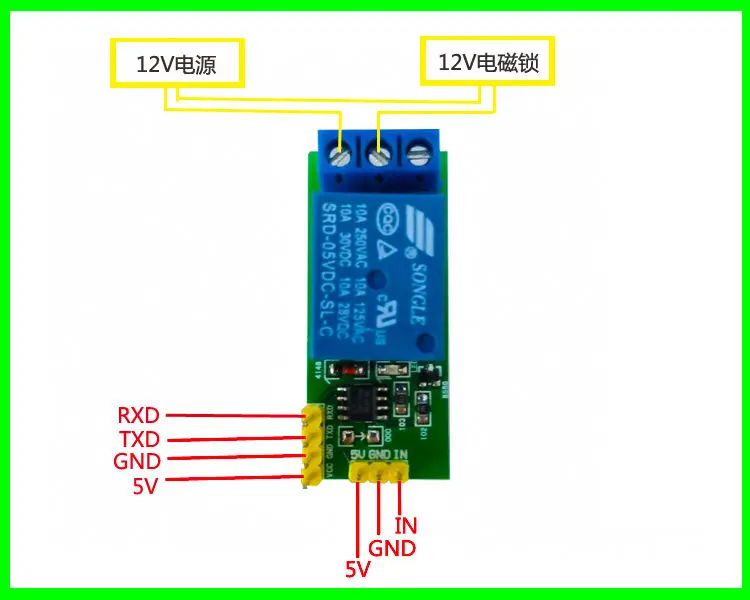

Режимы работы: в порту для прямого управления, последовательный ТТЛ-командный контроль
Напряжение управления выходным портом: переменный ток 0-250 В, постоянный ток 0-30 в, 10 А
Свойства модуля: функция хранения отключения питания, после того, как питание может быть восстановлено до состояния последнего реле до сбоя питания.

Формат команды связи модуля:

Поддерживает асинхронный режим последовательной связи, отправляется на хост-компьютер через последовательный порт для получения инструкции.
Связь стандартов: 4800/9600/19200/38400bps, по умолчанию: 9600bps.
Бит данных: 8
Стоп-бит: 1
Эффективность бит: нет
Управление Пропускная способность: нет

Формат: $ S Adr Act Cmd $ O
$ S: старт бит 0XAF, каждая инструкция начинается с $ S, а именно 0XAF
Adr: значение адреса модуля, в диапазоне 0X00 ~ 0XFF, по умолчанию: 0XFF
Действие: чтобы указать действие операционного реле, конкретные значения см. В соответствующей инструкции.
Cmd: используется для определения контрольного реле, удельное значение, чтобы увидеть соответствующую инструкцию.
$ O: Стоп бит 0XDF, каждая Инструкция в $ O конец, а именно 0XDF

Модуль связи команда:

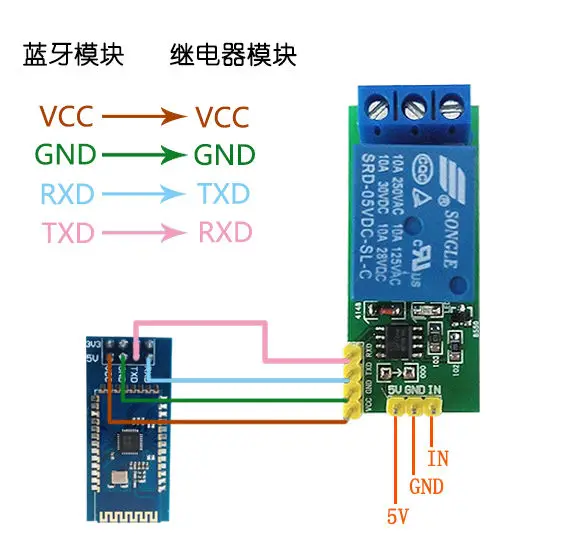

Модуль заводской программы по умолчанию загружен, пользователь просто использует USB для ttl Module shop, подключенный к компьютеру USB интерфейс для отладки, или Подключение Bluetooth, wifi, SCM последовательный интерфейс отладки линии DuPont; специальный код инструкции:

Примечание: Наш модуль Bluetooth пароль по умолчанию: 1234

RR модуль адресного значения инструкции может быть установлен инструкцией изменен; его диапазон значений: 0X00 ~ 0XFF, значение по умолчанию: 0XFF
Болты с шестигранной, функция
AFRR0101DF реле
AFRR0202DF реле
AFRR0303DF разворот, дайте команду, реле состояния, Время перехода
AFRRNN04DF реле тянет NN секунды, значение NN: 0X00 ~ 0XFF (десятичное представление: от 0 до 15)
AFRRNN05DF реле выключено NN секунд, значение NN: 0X00 ~ 0XFF (десятичное представление: от 0 до 15)
AFRRNN06DF NN переключатель таймера секунд, значение NN: 0X00 ~ 0XFF (десятичное представление: от 0 до 15)
Переключатель таймера AFRRNN07DF NN минут, значение NN: 0X00 ~ 0XFF (десятичное представление: от 0 до 15)
AFRR0808DF запрос состояния (при возврате тяги 0X00, при выключении возвращается 0X01)

Например, когда мы хотим открыть адрес 0XFF реле, вам нужно только отправить пятибайтовую инструкцию 0XAF 0XFF 0X01 0X01 0XDF can.

Измените соответствующие свойства командного модуля:

1. Инструкции по адресам модуля изменения/запроса:

Изменить адрес, значение адреса afreecdf, RR в диапазоне: 0X00 ~ 0XFF

Адрес запроса, AFRREBEBDF, модули значения Адреса возврата, эта инструкция может заполнять любое значение команды отправки RR

2. Modify/query module baud команда:

Измените скорость передачи, значение скорости AFRRUUEADF, UU baud, диапазон следующий:
0X01: скорость передачи = 4800bps
0X02: скорость передачи = 9600bps
0X03: скорость передачи = 19200bps
0X04: скорость передачи = 38400bps
Другие значения: скорость передачи = 9600bps
По умолчанию: 0X02-> скорость передачи = 9600bps

Откройте скорость передачи данных, AFRRE9E9DF, возвращаемый модуль скорости передачи UU

3. Изменение/запрос в режиме триггера уровня терминала инструкции:

Модифицируйте Режим триггера, AFRRttE8DF, значение Режима триггера tt, его Область применения:
0X01: флип
0X02: самоблокирующийся
Другое ценности: пробежку
По умолчанию: 0X03-> Jog

Режим триггера запроса, AFRRE7E7DF, возвратный модуль, триггер-значение Режима tt

Флип: в терминале GND коснитесь еще раз переходов состояния реле.
Самоблокирующийся: самофиксирующаяся инструкция после отправки релейного модуля не принимает Никаких инструкций о том, что состояние остается без изменений; только в терминале GND после касания, чтобы снять режим самоблокировки, режим jog автоматически входит в режим блокировки отменяется.
Jog: когда в терминале сенсорный GND реле, когда плавающий или сенсорный VCC реле выключается.
Примечание: в триггере уровня ttl и реле управления последовательной командой совместимы, а не коллизии.

4. Изменение/запрос состояния реле команды при включении питания:

Изменение исходного состояния, AFRRSSE6DF, SS-это значение Режима исходного состояния, его Область применения:
0X01: реле выключено
0X02: реле
0X03: восстановление последнего состояния до сбоя питания
Другие значения: восстановление последнего состояния до сбоя питания
По умолчанию: 0X03

Откройте исходное состояние, AFRRE5E5DF, вернитесь к значению SS модуля режима исходного состояния

Эндрюс интерфейс программного обеспечения:
Наш собственный дизайн программного обеспечения является китайским интерфейсом, но пользователи могут изменить текст интерфейса на английском языке. (См. Мое основное фото), если вам нужно программное обеспечение, пожалуйста, свяжитесь со мной, спасибо!

  Посылка содержание

100% Фирменная Новинка

1 x релейный модуль 5 в с микроконтроллером STC
1x модуль Bluetooth с последовательным подключением
1x4 pin кабель
