5V 12V Полный Цвет светодиодный 14key пульт дистанционного управления RGB мини

5V 12V Полный Цвет светодиодный 14key пульт дистанционного управления RGB мини

Описание:

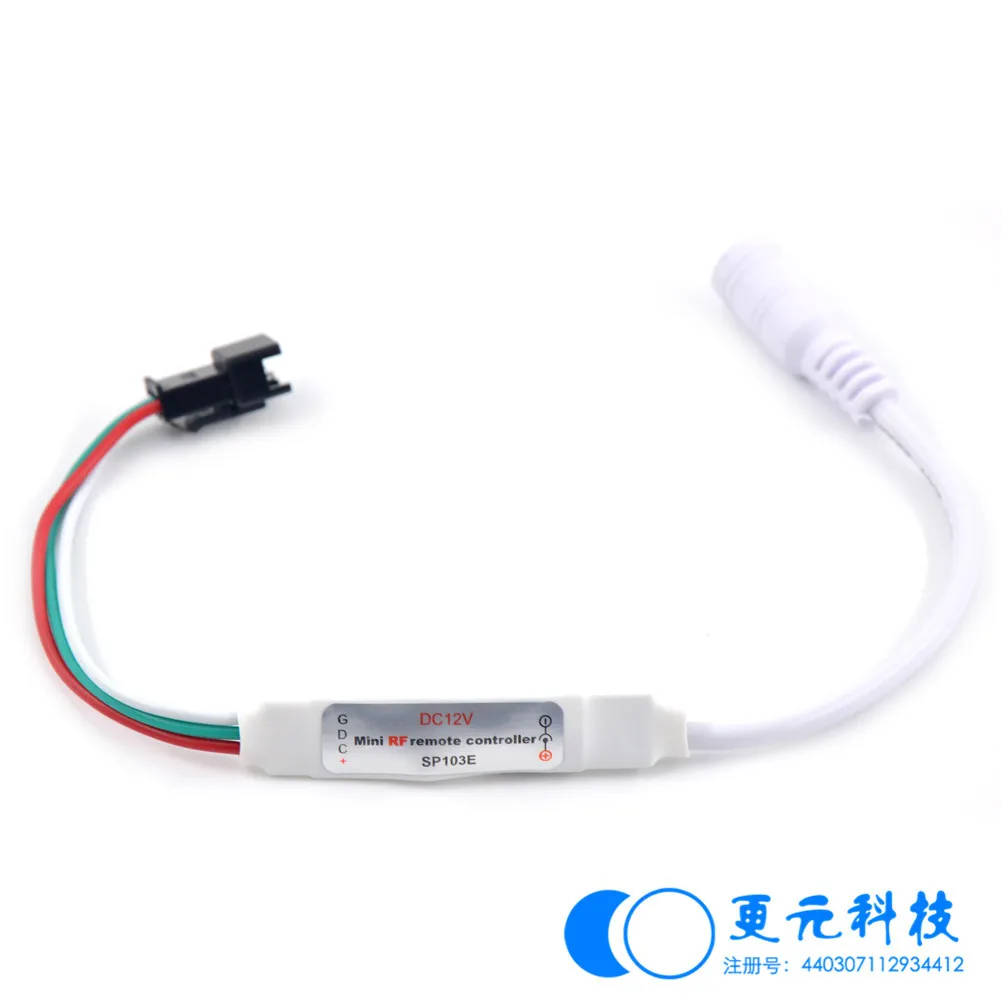

КонтроллерОсновные параметры:

· Рабочее напряжение: DC5V, DC12V

· Рабочая температура: -20 - 60

· Размер: L29 * W12 * H3 мм

. Вес: 0,02 КГ

. Режим эффекта: 300, охватывающий все эффекты Symphony контроллера на рынке

· Работа: 14 клавиш, многофункциональный радиочастотный беспроводной пульт дистанционного управления (433,92 МГц) и 4 ключа, высокомощный радиочастотный беспроводной пульт дистанционного управления, две версии

· Максимальное количество точек управления: 2048 точек

· Дистанционный пульт расстояние: 50 метров в ширину (14 ключ многофункциональные RF дистанционный пульт), 500 метров (с 4 кнопками высокой мощности RF дистанционный пульт)

Характеристики:

1, Радиочастотное управление RF, расстояние до 15 м, удобное управление, простая и удобная проводка;

2, для поддержки пользовательских на рынке общих один или два провода светодиодный драйвер IC;

3, поставляется с 125 видами эффекта рисунка, ослепляющий умный;

4, До 2450 пикселей;

5. Питание имеет функцию защиты от обратного хода.

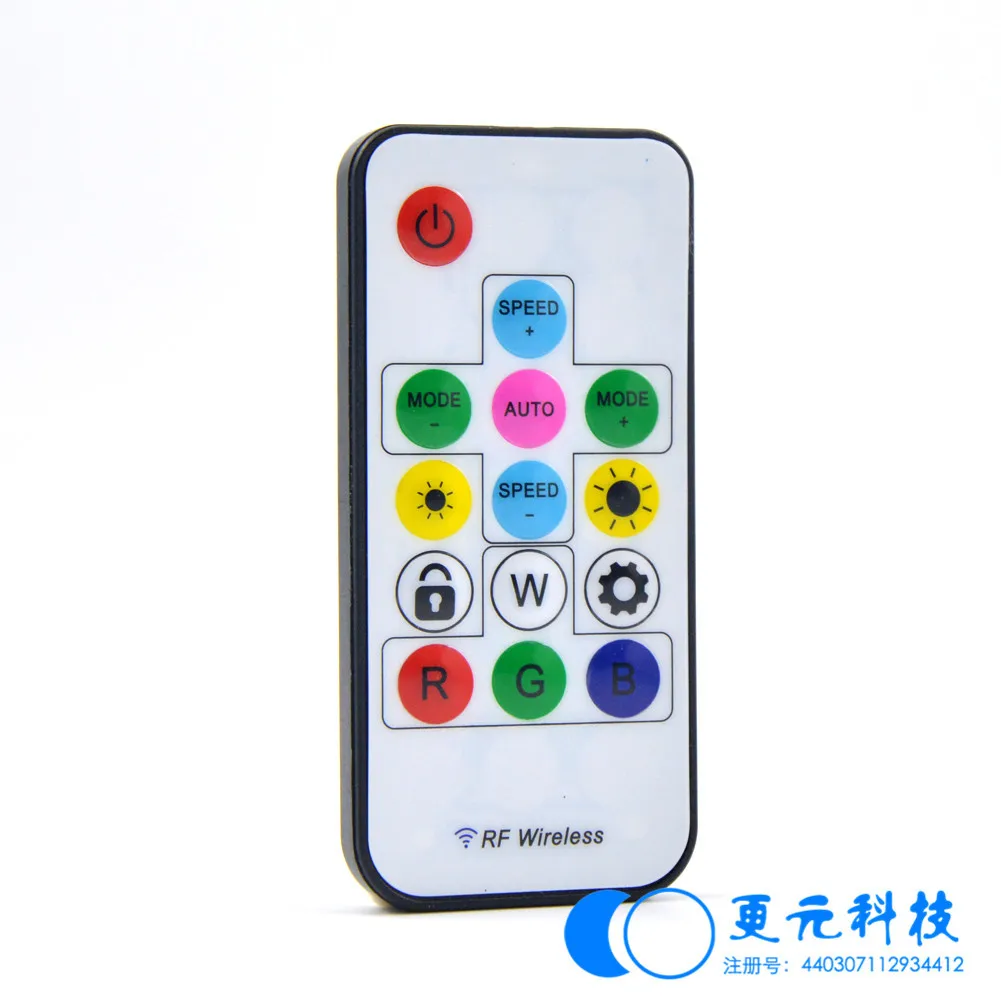

Пульт дистанционного управления:

1. Ключевая функция:

Вкл/Выкл

Выключите свет

Нум +

Увеличение количества точек на абзац

Режим +

Выберите эффект рисунка вперед

Нум-

Уменьшение количества точек на сегмент

Режим-

Выберите эффект рисунка назад

Сек +

Увеличение количества сегментов

Скорость +

Ускоряет эффект скорости бега

Сек-

Уменьшение количества сегментов

Скорость-

Замедляет скорость работы эффекта

Матч

Пульт дистанционного управления соединен с приемником

Авто

Автоматически запускает все трюки

2. Функция тестирования освещения и соответствие:

Удерживайте кнопку AUTO в течение 3-5 секунд, пока не погаснет свет, отпустите кнопку AUTO, перепрыгните на красный, зеленый, синий, желтый, фиолетовый, синий, белый эффект семицветного скачка, легкая проверка освещения;

Длительное нажатие кнопки MATCH в течение 3-5 секунд с контроллером приемника может быть сопряжено один на один, после того, как другой контроллер не может управлять контроллером приемника, повторите Длительное нажатие клавиши MATCH 3-5 секунд с помощью контроллера приемника может быть отключен, в этот момент контроллер может принимать другие команды дистанционного управления. Фабрика по умолчанию является одним из множества режимов.

3, раздел:

Некоторые трюки, установленные для разбивания на куски, каждая секция БЕГОВОГО эффекта одинаковая. Если общий эффект беговой секции, то можно выбрать количество сегментов и количество точек каждого.

Количество вариантов: 5,10,15,20,25,30,35; Каждый раздел опционально: 20,30,40,50,60,70.

Общее количество точек = Количество точек x Количество точек на сегмент

4. Экономия энергии:

Контроллер автоматически сохраняет настройки клавиш пользователя каждый раз, после выключения питания, в следующий раз контроллер питания будет работать в соответствии с оригинальным набором, для того, чтобы избежать мощности, чтобы повторно установить проблемы.

Порт приема:

Поддерживает обычай на рынке, общий светодиодный драйвер с одним или двумя проводами; Пользователи могут быть использованы для поддержки перед отправкой, чтобы поддержать то, что IC, мы настроили после доставки, вы также можете изменить печатную плату R5, R6, R7, R8 четыре резистора короткие или отключены для выбора IC для поддержки: s

Изменить действие

После изменения поддержки IC

Не короткий R5, R6, R7, R8 сопротивление

WS2811

Короткое замыкание R5, отключение R6, R7, R8

WS2801

Короткий R6, разъединитель R6, R7, R8

LPD6803

Короткий R7, разъединить R6, R7, R8

LPD8806

Короткий R8, разъединить R5, R6, R7

UCS9812

Короткое замыкание R5, R6, отключение R7, R8

UCS1903, APA104

Короткий R6, R7, разъединитель R5, R8

APA102

Короткий R7, R8, разъединитель R5, R6

TM1804, TM1809

Этот продукт может выбрать 5 в источник питания и 12 В два напряжения питания.

Примечание: Перед включением Проверьте напряжение питания.

Схема подключения приложения
