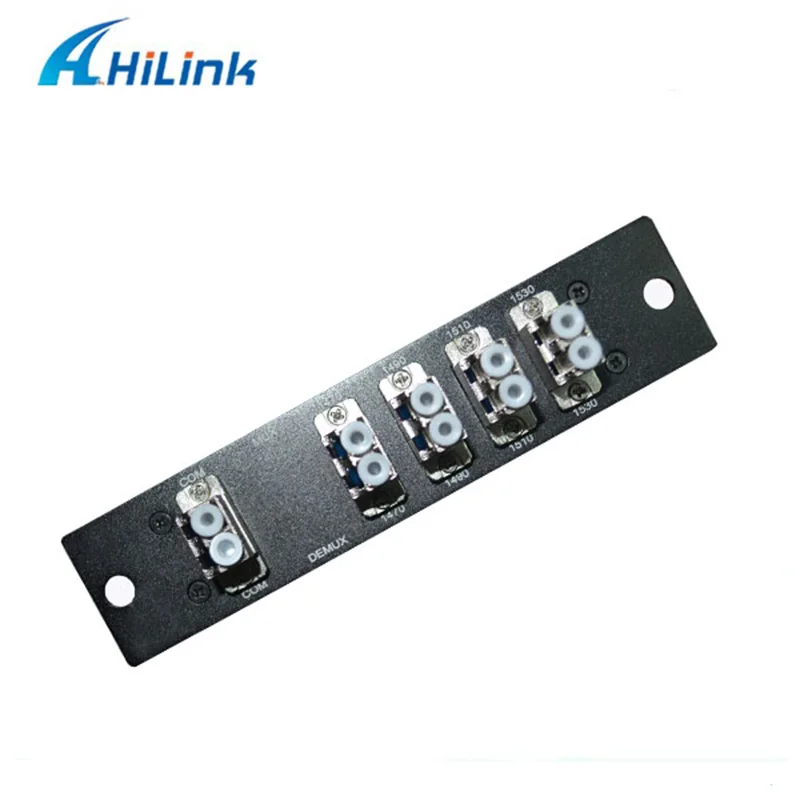

Бесплатная доставка от DHL! LGX Box Dual Fiber LC/UPC 1470nm-1530nm 4CH CWDM Mux + Demux |

Бесплатная доставка от DHL! LGX Box Dual Fiber LC/UPC 1470nm-1530nm 4CH CWDM Mux + Demux |

Уплотнителя канала связи с грубым спектральным уплотнением, многоканальной связью оптический мультиплексор демультиплексирование модуль

Модуль CWDM Mux/Demux с одним или дуплексным одномодовым волокном широко распространен для расширения общей полосы пропускания. Он обеспечивает высокую стабильность и надежность и имеет небольшую посылка. Его рабочая длина волны от 1270нм до 1610нм (1261nm-1611nm), которые полностью предлагают 18 каналов с 20 нм интервалом каналов.

Особенности:

Низкая потеря вставки

Высокая изоляция

Высокая надежность и стабильность

Низкий уровень PDL

Компактный дизайн

Хорошая однородность канала-канала

Широкая рабочая длина волны: 1270nm-1610nm (1261nm ~ 1611nm)

Широкая рабочая температура: от-20 до + 70

Область применения:

Уплотнителя канала связи с грубым спектральным уплотнением, многоканальной связью, Системы

Добавьте; Прямая продажа (дропшиппинг);

Сети PON

Соединений CATV

Соответствие:

Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
По ограничению на использование опасных материалов в производстве

Технические характеристики

Параметр

4 канала

8-канальный сетевой видеорегистратор

18 каналов

Мультиплексирования

Demux

Мультиплексирования

Demux

Мультиплексирования

Demux

Длина волны канала (нм)

1270 ~ 1610

Точность центральной длины волны (нм)

± 0,5

Расстояние между каналами (нм)

20

Полоса пропускания канала (@-0,5 дБ Полоса пропускания (нм)

> 13

Потеря вставки (дБ)

≤ 1,6

≤ 2,5

≤ 3,8

Однородность канала (дБ)

≤ 0,6

≤ 1,0

≤ 1,5

Пульсация канала (дБ)

0,3

Изоляции (дБ)

Прилегающие

N/A

> 30

N/A

> 30

N/A

> 30

Несмежных

N/A

> 40

N/A

> 40

N/A

> 40

Чувствительность температуры при потере инерции (дБ/°C)

<0,005

Изменение температуры волны (нм/°C)

<0,002

Потеря в зависимости от поляризации (дБ)

<0,1

Рассеивание режима поляризации

<0,1

Направленность (дБ)

> 50

Обратная потеря (дБ)

> 45

Максимальная мощность (мВт)

300

Opterating температура (°C)

-20 ~ + 70

Температура хранения (°C)

-40 ~ 85

Размер посылка (мм)

L100 x W80 x H10 или L140xW100xH15

Выше спецификация для устройства без разъема.

Информация о заказе

Конфигурация

Кол-во Каналы

1st канал

Волокно Тип

Волокно Длина

Разъем ввода/вывода

M = Mux D = Demux

O = OADM

04 = 4 канала

08 = 8-канальный сетевой видеорегистратор

16 = 16 каналов

18 = 18 каналов
N = N канал

…

27 = 1270nm
47 = 1470nm
49 = 1490nm

…
61 = 1610nm
SS = special

1 = волоконный
2 = 900um
Свободно лежащий оптический
3 = 2 мм кабель
4 = 3 мм кабель

1 = 1 м
2 = 2 м
S = указать

0 = None
1 = FC/APC
2 = FC/PC
3 = SC/APC
4 = SC/PC
5 = LC

…

Уплотнителя канала связи с грубым спектральным уплотнением, многоканальной связью решения:
