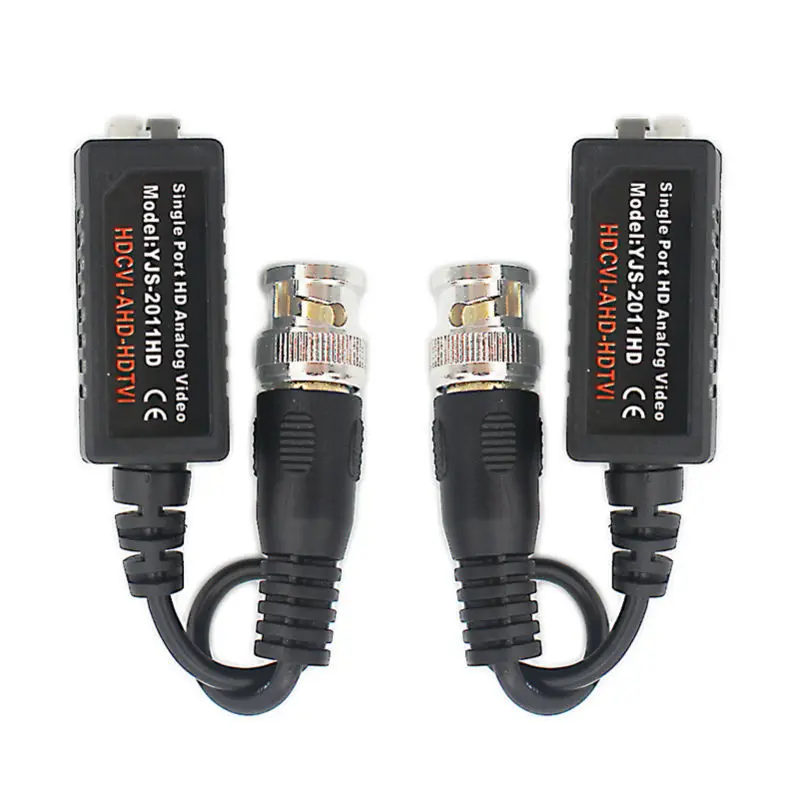

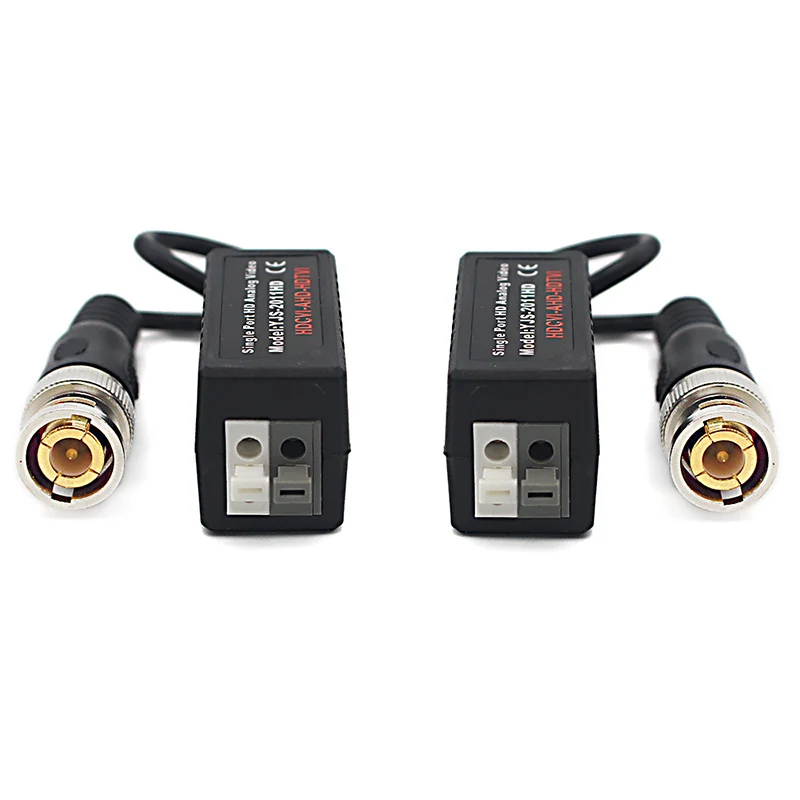

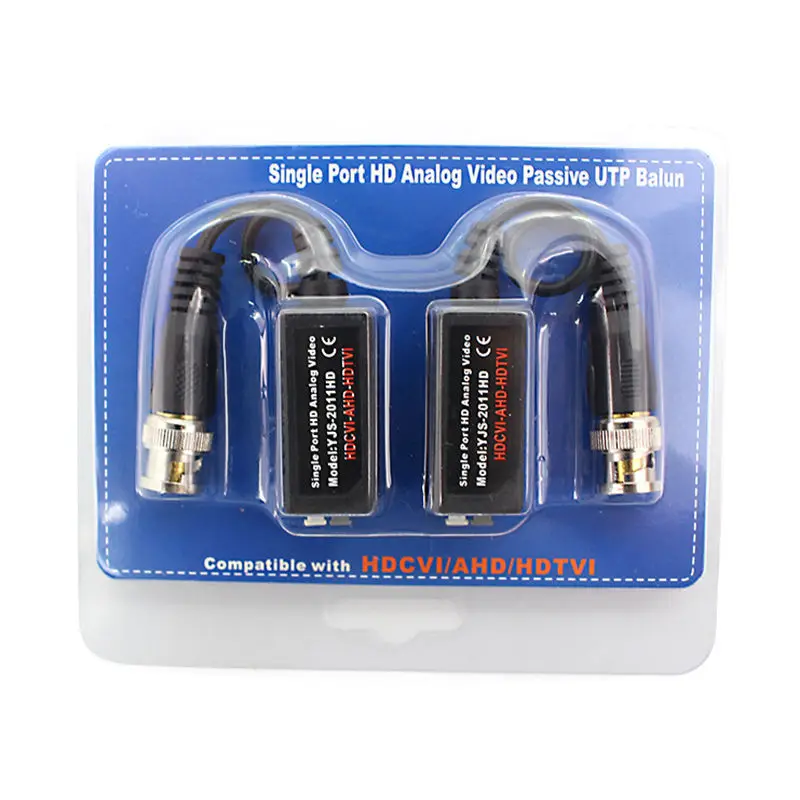

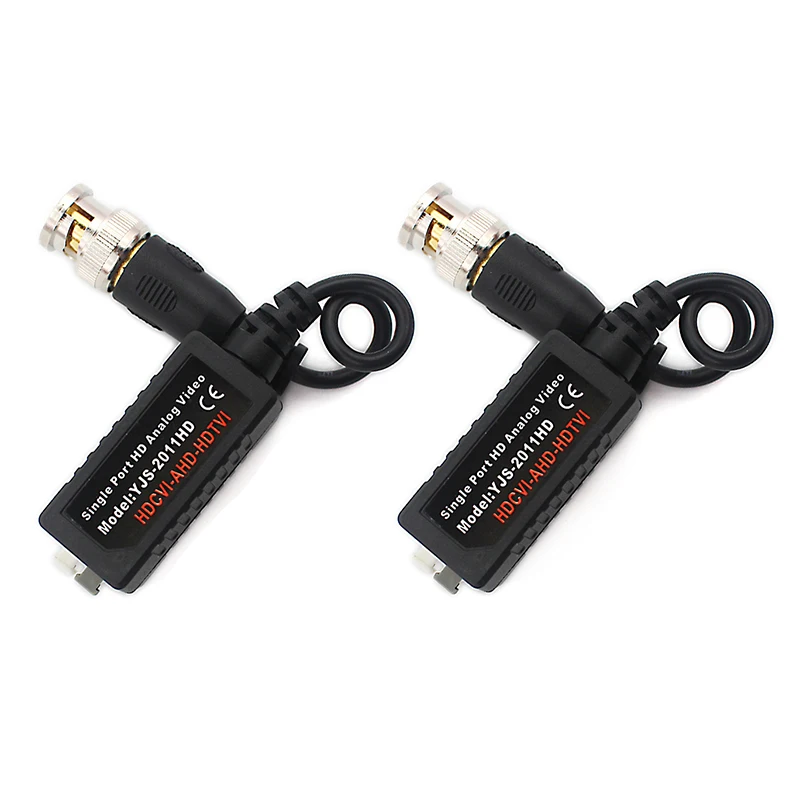

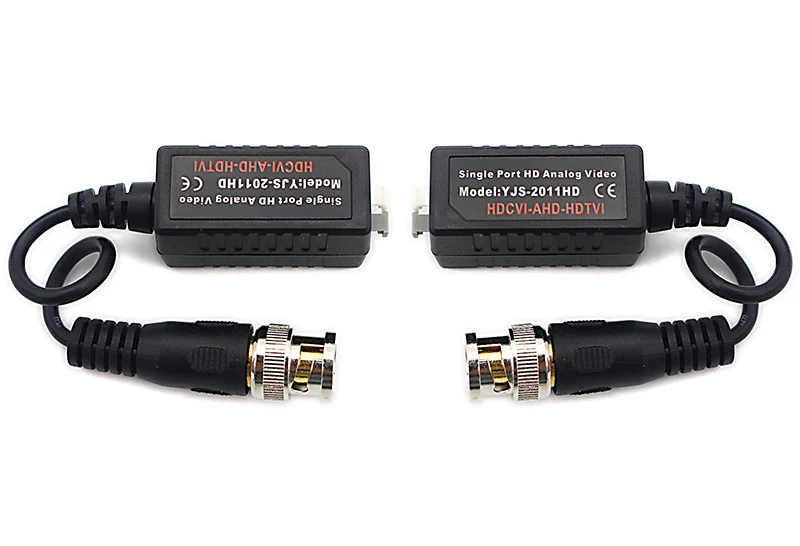

CVI TVI AHD видео Balun поддержка 720P 1080P камера видеонаблюдения Пассивный BNC Видео к UTP

Аналоговая камера высокого разрешения CVI TVI CVBS видео балун поддержка 720P 1080 камеры CCTV пассивный BNC видео балун UTP коннектор трансивера

Особенности:

Не требует питания
Совместим с видеоформатом AHD/HDCVI/HDTVI
Передача в реальном времени
Исключительное подавление помех
Дизайн волнового фильтра, Антистатическая конструкция, защита от молний
Передача на большие расстояния и высокое качество изображения
Компактный размер и простая установка
Экономически выгодно

Технические характеристики:

Изделия Спецификация Расстояние передачи HDCVI 720P:600 м AHD 960H/1080P:300m HDTVI 720P/1080P:200 м Видео Совместимый формат AHD/CVI/TVI Разрешение 720P/960H/1080P Рабочая частота От постоянного тока до 6 МГц Общий режим/разный режим отклонения 15 кГц до 5 МГц 60 дБ тип Затухание Тип макс. 1,5 дБ Сопротивление Штекер BNC:75 Терминал: 100 Тип провода Сетевая проводка Одна витая пара (для каждого видеосигнала) 24-16AWG (0,5-1,31 мм) Тип категории 5 или лучше Сопротивление 100 ± 20 Ом Сопротивление Петли постоянного тока 52 Ом на 1000 футов (18 Ом на 100 м) Сопротивление Петли постоянного тока Различные емкости Мощность Требуется Внешнее питание Нет Защита Защита от перенапряжения Возобновляемая твердотельная Защита от перенапряжения Видеовход 2KV (с общим режимом),10/700us IEC6100-4-5/1995 (солнечного коллектора GB/T 1726,5-1999) Видеовыход 2KV (с общим режимом),10/700us IEC6100-4-5/1995 (солнечного коллектора GB/T 1726,5-1999) Разъем Видеовход/выход Штекерный разъем BNC / Push Механический Корпус Инженерный АБС-пластик Цвет корпуса Черный Размеры 203*49*105 мм (соединитель входит в комплект) Вес брутто 67 г/74 г Окружающая среда Рабочая температура -20-70 Относительная влажность 0-95% (без конденсации) Температура хранения -40-80



Функция видеоролика CCTV состоит в том, чтобы позволить традиционному коаксиальному видеокабелю 75 Ом заменять на витую пару категории 5E/6 (или более) в среде видеонаблюдения и безопасности, таким образом, позволяет камере видеонаблюдения и оборудованию мониторинга быть развернутым более экономичным, используя технологии структурированного кабеля.

Применение

Четкие видео системы видеонаблюдения, также известные как UTP, позволяют традиционному коаксиальному кабелю заменять на категорию 5 и другие формы кабелей витой пары для систем видеонаблюдения. Поддержка видео позволяет устанавливающим установщикам использовать более экономичные технологии структурированного кабеля для подключения камер безопасности. Используя обычную видеокамеру, провод UTP, такой как cat-5, может быть запущен на большие расстояния проще, чем коаксиальный кабель и за меньшую сумму. Трансиверы Active balun позволяют проводам UTP для камер на расстоянии до 5000 футов. Если вы не знаете, как использовать пару баллов для видео, ознакомьтесь с нашими Видео установки. Мы считаем, что мы поставляем лучшие на рынке видеоролики UTP.

Установка

1. Полное отсутствие сигнала

Эта проблема почти всегда связана с непрерывностью подключения камеры к mux. Проверьте непрерывность соединения витой пары. 2. Наличие сигнала, но без изображения Эта проблема скорее всего связана с разворотом полярности проводов между двумя перекладинами видеонаблюдения в любом конце. Штифт, обозначенный как кольцо, должен быть подключен к штифту, обозначенному как кольцо на другом конце. 3. Размазывание Размазывание происходит, когда край изображения оставляет следы, похожие на размазывание линии чернил на части бумаги. Это может произойти по мере увеличения длины кабеля витой пары. Возможные решения: a) сократить длину кабеля или b) отрегулировать плотность и яркость монитора. 4. Пульверизатор Флюгер происходит, когда фон колеблется между светильник том и темным. Решение для минимизации этого эффекта-настраивать контрастность и яркость монитора. 5. Ghosting Функция Ghosting характеризуется тем, что второй видео-Изображение получается после получения основного изображения, в результате чего происходит двойное изображение, которое искажено по сравнению с первым. В этих случаях лучше заменить существующий кабель на новый. 6. Потеря цвета и деталей изображения Если длина кабеля витой пары превышает характеристики расстояния, могут возникнуть потери цвета или деталей изображения. Помимо использования активного устройства, можно улучшить изображение, сокращая длину витой пары или устраняя другие устраняющие потери сигнала, такие как соединения, перекрестные соединения, низкоклассные соединительные кабели, И т. д.
