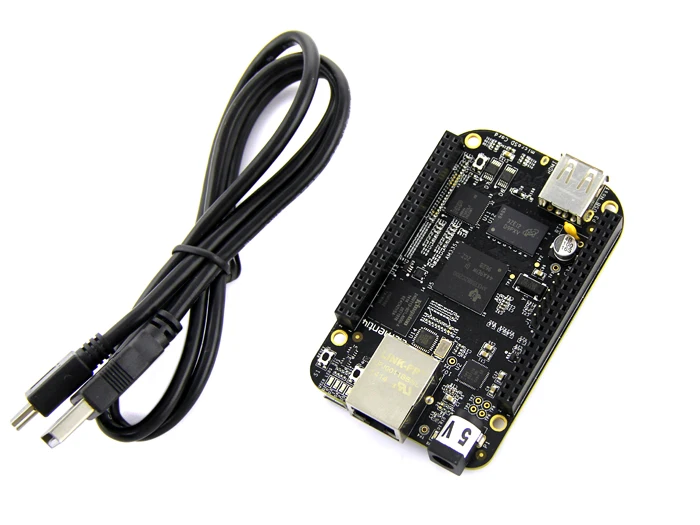

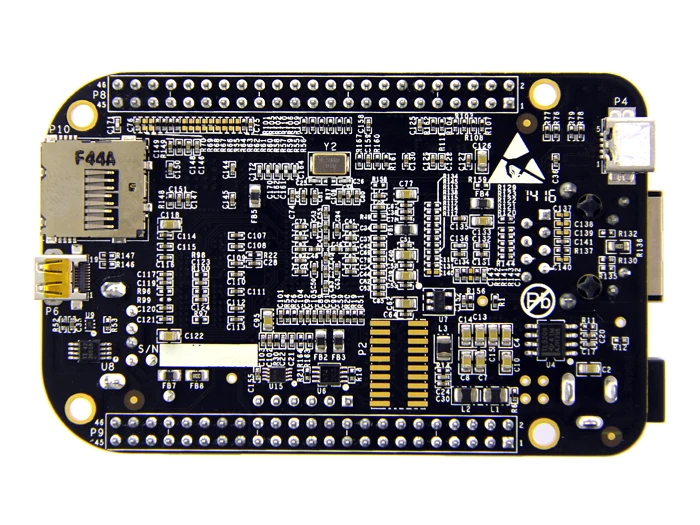

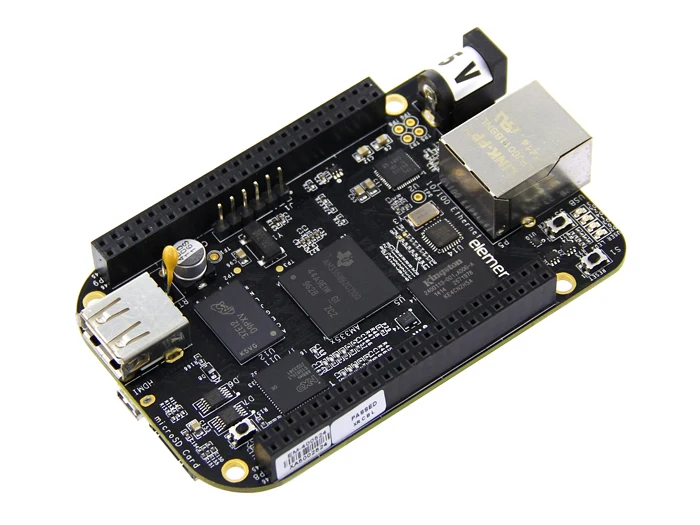

BeagleBone Black Rev.C-это комплект разработки на базе процессора AM335x, который интегрирует ядро ARM Cortex ™ -A8 со скоростью обработки до 1 ГГц и большим количеством периферийных устройств. Расширяемые интерфейсы включают Ethernet, USB, OTG, tf-карту, последовательный порт, JTAG, D HDMI, ADC, I2C, SPI, PWM и LCD. Embest BeagleBone Black Rev.C может использоваться для удовлетворения различных потребностей сцены, таких как домашняя промышленная автоматизация, бытовая электроника, принтеры, системы сбора смарт-пошлин, торговые автоматы, образовательные терминалы и элитные игрушки.

Общие параметры

· Размер: 86,36 мм × 54,61 мм

· Рабочая температура: 0 ~ 70 °

· Рабочая влажность: 20% ~ 90% (без конденсации)

· Напряжение питания 5 В/0,35a

AM335x процессор

Встроенный 1 ГГц ARM Cortex ™ -A8 core

Интегрированный неоновый™ SIMD coprocessor

Интегрированный SGX530 графика двигателя

· Интегрированная программируемая подсистема в реальном времени

· Интегрированный 32 КБ кэш-памяти и 32 КБ кэш-памяти с паритетным битом

· Встроенная память второго слоя 256 Кб с кодом обнаружения ошибок

Встроенная память

• Встроенная флэш-память eMMC 4 ГБ 8 бит

• 512 Мб DDR3 SDRAM

 Система меню

• Один d-типа разъем HDMI (16 битный цвет и аудио-выход)

1 шт. • золотистый шарик в форме цифры «ЖК-дисплей интерфейс (24 бит, P8 выходной интерфейс)

• Один 10Мб/100M Ethernet интерфейс (RJ45 разъем)

• Один высокоскоростной интерфейс USB 2,0 OTG с разъемом PHY (Mini USB type-B)

• Один высокоскоростной хост-интерфейс USB 2,0 с USB (разъем USB type-A)

• 1 слот для карты TF (/ MMC)

• Один 3-отладочный провод последовательный порт (6-pin 2,54 разъем)

• Один разъем D-type HDMI

• Один расширительный интерфейс для LCD, UART, eMMC, ADC, I2C, SPI и PWM

• 1 интерфейс JTAG (опционально, стандартный интерфейс 20 контактов, по умолчанию не спаян)

 Кнопка & светильник

• Одна кнопка включения питания

• Один выключатель питания

• Один переключатель перезапуска

• 1 светодиодный индикатор питания

• Пресс-форма-4 обычных показателей

 Системы блок-схема

Операционная система: Debian, Angstrom, Ubuntu, Android

Драйвер устройства:

Uart: Uart езды на автомобиле

Ehternet: 10/100 IEEE1588

Поддерживает систему Debian с драйвером и исходным кодом.

Поддерживает систему TISDK с драйвером и исходным кодом.
