YM SVE4x512 ws2812 led Slave контроллер sd карты для ws2812b/ws2811 пикселей Светодиодная лента с usb

Предисловие:

Спасибо, что выбрали наш светодиодный контроллер, убедитесь, что вы прочтили эти инструкции тщательно перед использованием оборудования.

Данные в инструкции приведены только для справки. Наши продукты будут постоянно обновляться, но информация может не быть распределена индивидуально. Руководство было проверено и гарантирована точность.

Применение это руководство:

Предупреждения

Не разбирайте или не модифицируйте продукт (может привести к электрическим ударам, огню или неисправности). Не используйте продукт в местах, подверженных воздействию воспламеняющихся газов или мусора, таких как апропан или бензин (может привести к взрыву или огню). Не используйте бензол или другие Летучие вещества (может повредить продукт). Держите подальше от прямых солнечных лучей. Не храните в условиях высокой температуры (может привести к деформации или неисправности продукта). Не наносите удары или удары на продукт (может привести к поломке). Не устанавливайте на нестабильном месте (может быть отсоединен и привести к поломке или повреждению)

Инструкции по вопросам безопасности

Предупреждение: пожалуйста, установите контроллер в окружающей среде, рекомендованной нашими техниками, мы не несем ответственности за любые повреждения, вызванные вашей неправильной операцией. Предупреждение: Пожалуйста, дважды проверьте и убедитесь, что используйте питание, которое этот контроллер обозначен. Неправильная мощность может привести к повреждению или пожару оборудования. Предупреждение выходные порты освещения обеспечивают сигналы управления освещением, пожалуйста, выберите и подключите кабели и Интернет-кабели, как рекомендуется руководство. И защитите питание от грома и других внешних сил в случае, если ведущий сбой и повреждение оборудования Предупреждение: Наша прошивка контроллера может немного отличаться в зависимости от различных освещения управления. Чтобы убедиться, что ваши контроллеры могут работать в качестве ваших целей, пожалуйста, обратитесь к нашим инженерам, если вы выбираете третьи вечерние светильники. Значение: если ваш контроллер не может работать после завершения подключения. Не пытайтесь демонтировать контроллер, иначе наша компания не перестанет предоставлять послепродажное обслуживание. Предупреждение демонтируйте контроллер, когда он подключен к питанию является опасным, он может привести к электрошоку для вас, или постоянный ущерб схема контроллера и компонентов контроллера.





Старт, зная, что контроллер

1 、 параметры:

Модель

Рабочий контроллер YM-SVE4 * 512

Напряжение

AC100V-230V

Мощность

5 Вт

Загрузка

4*512 = 2048 пикселей

Скорость

0,5-10 м

Вес

1,1 кг

Температура

-20-70 °

Размеры

165*174*41 мм

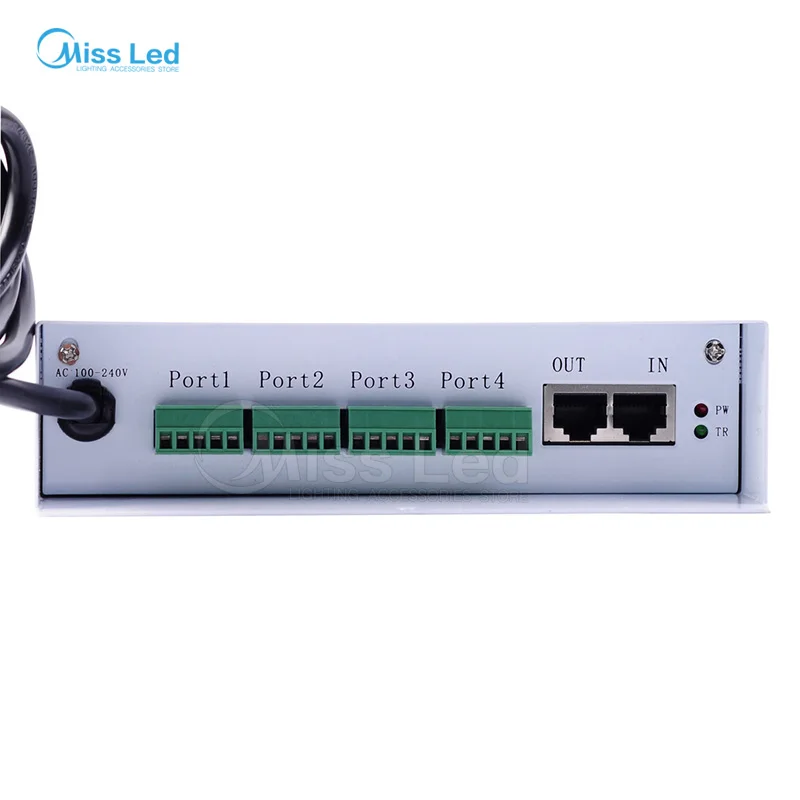

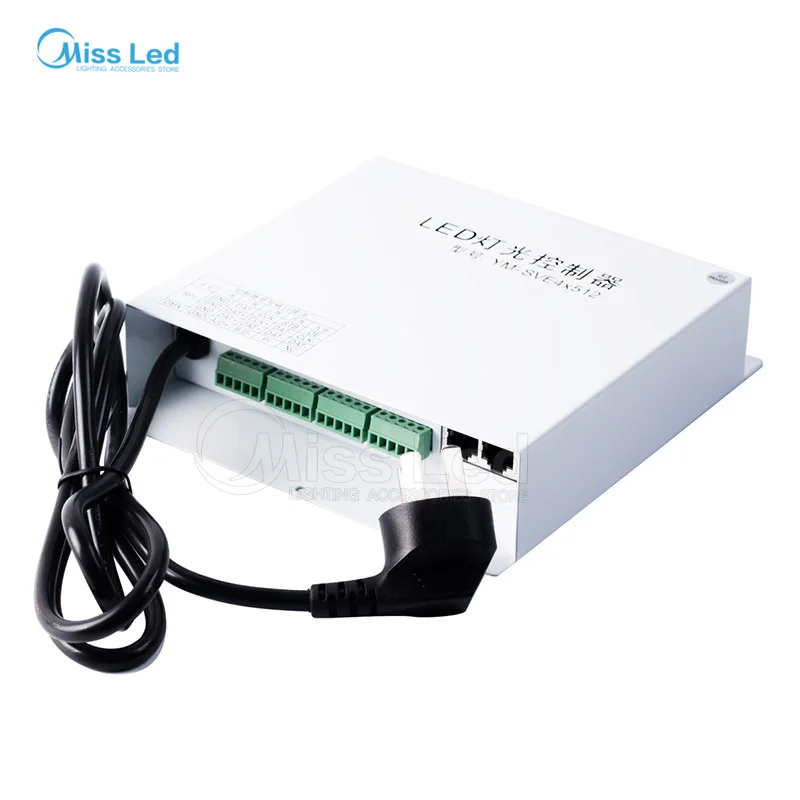

1,1, определение порта:

1. Входной порт (В): Подключите выходной порт главного контроллера.

2. выходной порт (выход): Подключите входной порт следующего шлака.

3. Порт 1-4 (порт): Подключите светодиодный свет.

Примечание: входной порт (IN), выходной порт (OUT) Используйте сетевой кабель CAT5E. EIA/TIA 568B.



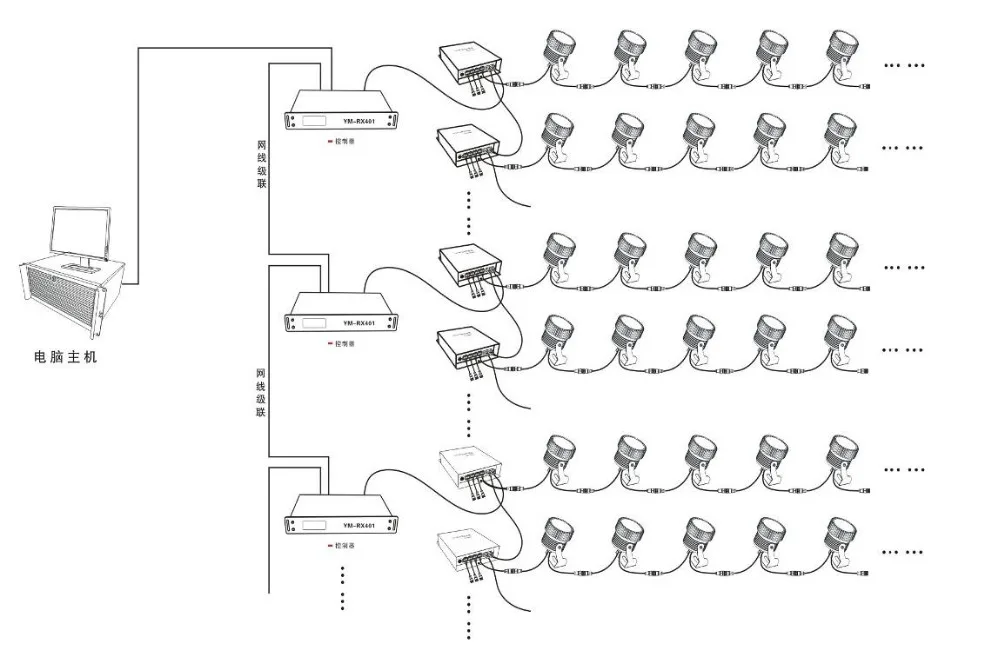

2. схема проводки:

2,1 、 сетевой кабель:

Как EIA/TIA568B. 2 конца сетевой кабель в том же порядке.

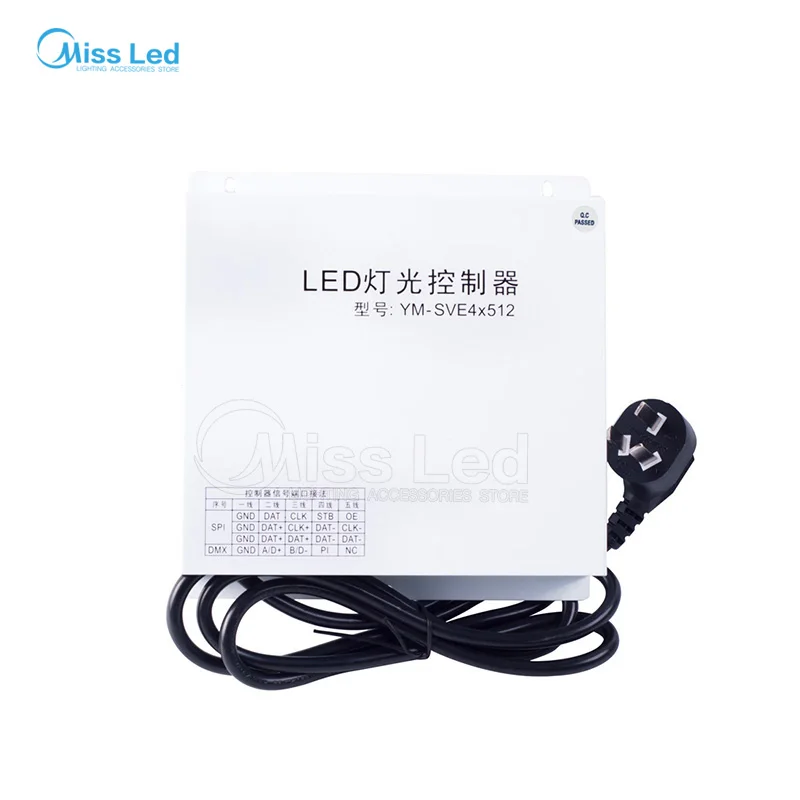

2,2, определение сигнала:

SPI сигнала           DMX Сигнал

1st-земля (GND) 1st-GND

2nd-данные (DAT) 2nd-D +

3d-часы (CLK) 3rd-D-

4th-Strobe (STB)

5th-Enalbe (OE)
