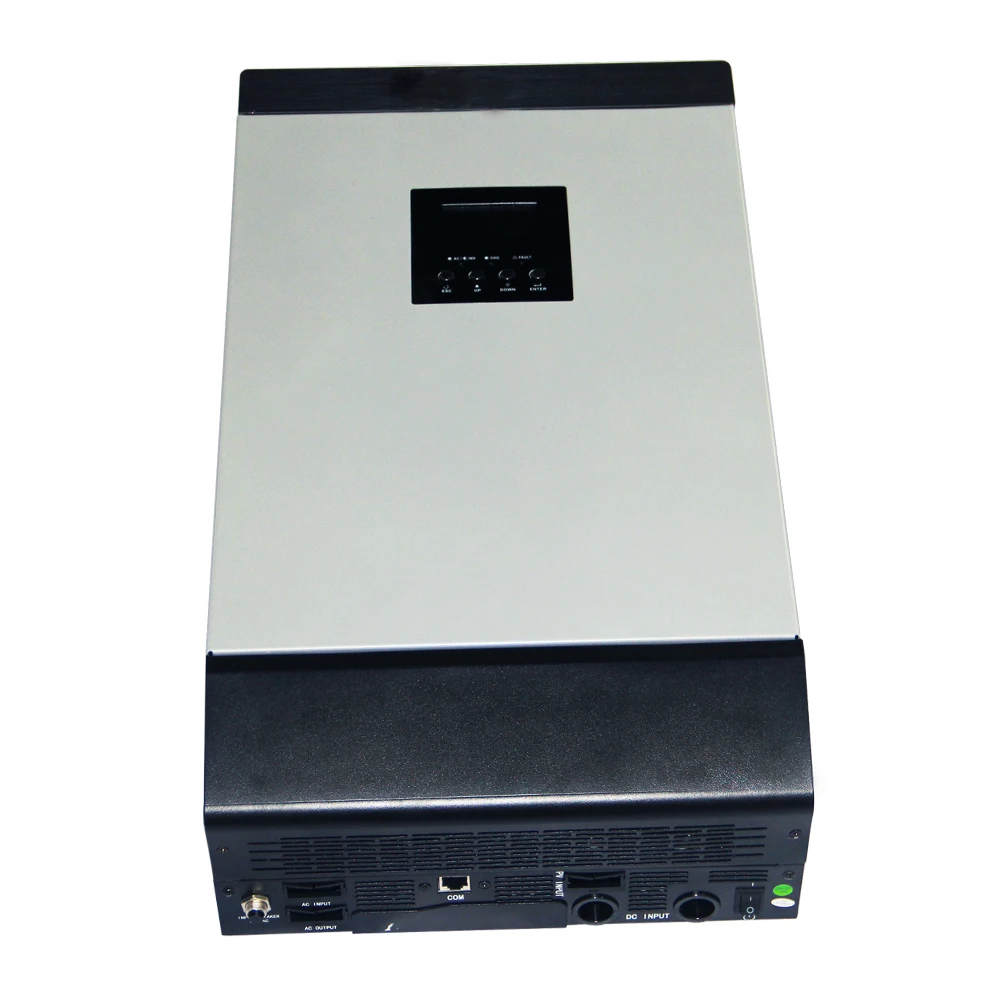

Инвертор немодулированного синусоидального сигнала 2400 ва Вт гибридный 24 В

Инвертор немодулированного синусоидального сигнала 2400 ва Вт гибридный 24 В

Это многофункциональный инвертор/зарядное устройство, сочетающее функции инвертора, MPPT Солнечное зарядное устройство и зарядное устройство для обеспечения бесперебойного питания с портативным размером. Его комплексный ЖК-дисплей обеспечивает удобную и легкодоступную работу кнопок, таких как ток зарядки аккумулятора. Приоритет переменного/солнечного зарядного устройства и Допустимое входное напряжение на основе различных приложений

Подключение батареи

Модель

Типичная сила тока

Емкость аккумулятора

Размер провода

Кольцевой терминал

Значение крутящего момента

Кабель мм2

Размеры

D (мм)

L (мм)

3 кВА

100А

100 Ач

1*4 AWG

22

6,4

33,20

2 ~ 3 Нм

200ач

2*8 AWG

14

6,4

29,20

Входное/Выходное соединение переменного тока

Модель

Выключатель переменного тока

Манометр

Значение крутящего момента

5 ква

32А

12 AWG

1,2 ~ 1,6 нм

PV соединение

Модель

Типичная сила тока

Размер кабеля

Значение крутящего момента

3 кВА

25А

12 AWG

1,2 ~ 1,6 нм

Выбор модуля PV

Максимальная мощность (Pmax)

260 Вт

Макс. Номера модуля PV в серии

Макс. Напряжение питания Vmpp(V)

30,9 в

2: 30,9x2 = 30 ~ 66

Макс. Сила тока Impp(A)

8.42A

Номера модуля PV параллельно

Напряжение открытого замыкания Voc(V)

37,7 в

3: 25A/8,42

Ток короткого замыкания Isc(A)

8.89A

Общее количество модулей PV: 2x3 = 6

Максимальное количество PV модулей в серии: 2

Номера модуля PV параллельно: 3

Общее количество модулей PV: 2x3 = 6

Инвертор чистой синусоидальной волны

Встроенный MPPT контроллер солнечного заряда

Выбор диапазона входного напряжения и частоты в зависимости от мощности города в вашей стране

Ток зарядки устанавливается в соответствии с типом батареи

Настраиваемый AC/Solar вход приоритет через ЖК-настройки

Совместим с напряжением сети или мощностью генератора

Автоматический перезапуск во время восстановления переменного тока

Защита от перегрузки и короткого замыкания

Умная Система зарядки оптимизирует работу аккумулятора

Функция холодного запуска

Параллельные до 4 единиц, которые доступны только на MPS4K/5K

На следующей иллюстрации sgiws основное применение для этого инвертора/зарядного устройства. Он также включает следующие устройства для полной системы запуска:

Генератор или утилита

PV модули (опция)

Проконсультируйтесь с вашим системным интергратором для других возможных системных архитектур в зависимости от ваших требований. Этот Инвертер может питать все виды аппликаторов в домашней или офисной среде, включая Аппликаторы моторного типа sucha как трубный светильник, вентилятор, холодильник и кондиционер

Примечание: для установки и эксплуатации параллельной модели, пожалуйста, проверьте отдельное руководство по установке Parallel installel для получения подробной информации

1 ЖК-дисплей

2. Индикатор состояния

3. Индикатор зарядки

4. Индикатор неисправности

5. Функциональные кнопки

6. Включение/выключение питания swtich

7. Вход переменного тока

8. Выход переменного тока

9.PV вход

10. Вход батареи

11. Автоматический выключатель

12. Порт связи RS232

13. Параллельный кабель связи (только для параллельной модели)

14. Текущий общий кабель (только для параллельной модели)

15. Сухой контакт

Блок x 1

Руководство пользователя (на английском языке) x 1

Кабель связи x 1

Программное обеспечение CD x 1

MPPT Контроллер заряда с большой трансформаторной катушкой внутри.
