DIY 4x4x4 Светодиодный Синий Красный светодиодный электронный Обучающий набор

Особенности:

Печатная плата имеет параметры печатных компонентов, хотя без ссылки на схему цепи, может быть припаяна напрямую, очень удобно.
1. Двухсторонняя проводка, может выдерживать многократную распаковку, не легко отвалиться;
2. Изгиб не так просто произойти (относится к не-человеческому изгибу), плохая пластина будет гибаться по времени идет и изменение окружающей среды.
3. Сопротивление более стабильное и надежное;

Параметры:

Напряжение питания: 5 В
Размер платы: 71x73 мм
Вес комплекта: около 90 г
Тип: двойной цветной (синий + красный светодиодный) комплект, Одноцветный (синий светодиодный) комплект, пожалуйста, выберите то, что вам нужно.

Разница между одним цветом и двойным цветовым комплектом:

Процедуры программирования MCU не одинаковые: светодиодный двойной цвет 3 фута, один цвет 2 фута.
Методы: R + отверстие, свободное в одноцветном комплекте, и другие шаги совпадают с двойным цветным комплектом.

Примечание:

Компоненты пайки от небольших до больших.
Некоторые отдельные компоненты, такие как конденсатор резистора, временно отсутствуют на складе, мы вышлем другие рядом со значением элемента, это не повлияет на функцию, пожалуйста, не беспокойтесь об этом.
После сварки, пожалуйста, самопомощи отладки, если Сварка Не ошибка, как правило, может быть успешным, если Сварка сбой, мы не можем гарантировать вам 100% успех, но мы стремимся достичь полного послепродажного обслуживания.

Посылка включает в себя:

1 x печатной платы
64 х супер яркий длинный светодиодный
2x40P Круглый Женский
5x5 мм светодиодный столб
4x5 мм Красочный светодиодный
4x15 мм Медный столб
1 х DC005 к USB кабель питания
1 x DC005 сиденье
(1 шт.), алюминиевая крышка, 25В 470 мкФ электролитические конденсаторы
Резистор 4x1K
1x40P чип сиденья
1 x STC12C5A60S2 программируемые процедуры
Керамические конденсаторы 3x22P
1 х 11,0592 м кристалл
1 х 1 м одиночный проводник

Как сварка:

В этом наборе используются балки и слой общего анода общего катода.

Слои подключение:

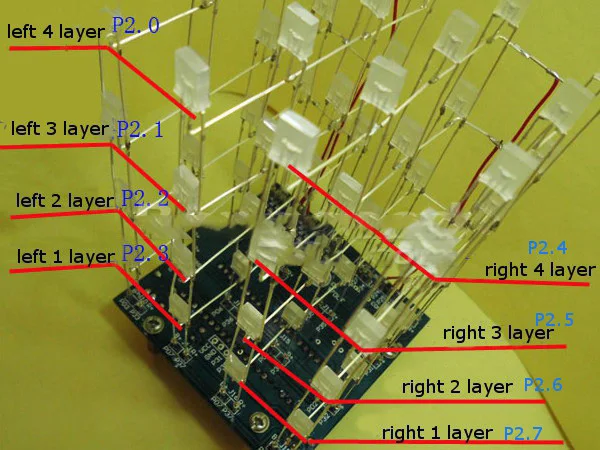

P2.0-P2.7-это линия управления слоем, мы сначала разделили Этот куб на левую и правую стороны, каждый из которых измеряет 2 светодиодный катод, соединенный вместе как слой. Левая сторона верхней части (i.e. Слой 4) общей линии управления катодным слоем составляет P2.0, общая линия управления катодным слоем второго слоя слева-P2.1, общая линия управления катодным слоем третьего слоя слева-P2.2, левая сторона четвертого слоя (это нижняя часть) Общая линия управления катодным слоем P2.3, правая сторона верхнего уровня (то есть на 4-ом слое) общая линия управления катодным слоем P2.4, правая сторона третьего слоя общий катодный слой управления линия P2.5, Общая линия управления катодным слоем на правой стороне второго слоя P2.6, правая сторона первого слоя (т. Е. Самая низкая) общая линия управления катодным слоем P2.7.

Балочный Соединительный:

Проводка луча более классическая, как показано выше, на левой стороне каждой женщины на плате написала B +-это катод синего светодиодный в двойном цветовом комплекте, R +-это светодиодный катод красного цвета в двухцветном комплекте (но если вы покупаете один светодиодный куб, Это светодиодный электрод)
