Портативный цифровой осциллограф Hantek 6022BL для ПК USB + анализатор логики 16 CHs|logic

Портативный цифровой осциллограф Hantek 6022BL для ПК USB + анализатор логики 16 CHs|logic

Клиент, который из Испании, пожалуйста, обратите внимание, что почтовый индекс начинается с 35 и 38 не может быть отправлен из Испании, потому что существует ограничение нашей компании-перевозчика на адрес острова Испании, спасибо за понимание.

Описание:

20 МГц полос пропускания; 48MSa/s частота дискретизации; 16 каналов логический анализатор; Отличный промышленный дизайн-такой же анодированный алюминиевый корпус, как iPad, который не только красиво и со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава, и обладает хорошей теплоустойчивостью и сильной износостойкостью. Стандартный интерфейс USBXI (TM), легко вставляется в корпус USBXI (TM) для создания комбинированного инструмента.

Продукт Особенности:

-Отличный промышленный дизайн-такой же анодированный алюминиевый корпус, как iPad, который не только красиво и со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава, и обладает хорошей теплоустойчивостью и сильной износостойкостью.

-Стандартный USBXITM интерфейс, легко вставляется в корпус USBXITM, чтобы Косметика создать комбинированный инструмент.

-USB2.0 интерфейс, внешний источник питания не требуется, простых в использовании.

-Подходит для ноутбука, продуктовое техническое обслуживание, легко использоваться по бизнесу.

Размеры (мм):205(L) x120(W) x35(H), пожалуйста, будьте легко переносить.

-Высокая производительность, 48 мс/с выборки в режиме реального времени, 20 МГц полос пропускания.

-16 Каналы логический анализатор, 10 МГц;

-Операционная система: Windows8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.

-23 функции измерения, пропуск/Сбой проверки, пригодятся для технического применения.

-Форма сигнала средняя, стойкость, интенсивность, Инверт, дополнение, вычитание, умножение, деление, X-Y участок.

Сохраните сигнал в следующем: текстовый файл, jpg/bmp графический файл, MS excel/word-файл.

-БПФ

-Комплектный компьютер-файл, поможет вам продлить срок канал легко.

-Labview \ VB VC во-вторых дизайн экземпляра.

Параметры:

Модель

Hantek6022BL

Осциллограф Особенности

Пропускная способность

20 МГц

Канал

2(Digital)+ 16 GB (Logic)

Частота дискретизации

48MSa/s

Объем памяти

1 м

Времени нарастания импульсов

17.5ns

Время Основание точность

50ppm

Временной диапазон развёртки

4ns/div-1h/div (шаг by1-2-4)

Вход сопротивление

1 м 25pF

Вход чувствительность

10 мВ/div-5V/Див

Вертикальный Разрешение

8Bit

Вертикальное положение диапазон

10 мВ ~ 5V/div x1 зонд; 100 мВ ~ 50V/div x10 зонд;
1V ~ 500V/div x100 зонд; 10V ~ 5KV/div x1000 зонд

DC точности

3%

Ограничено пропускной способностью

20 МГц

Триггер Тип

Края, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/10

Математика

+,-, X, ÷,FFT, Invert

Измерение курсора

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Логический анализатор Особенности

Канал

16

Макс. Impendance

1 м (C = 7.5pF)

Макс. Напряжение

0V ~ 5,5 V

Макс. Бесплатный образец

48м

Пропускная способность

10 МГц

Совместимость Вход

TTL, LV TTL, CMOS

Объем памяти

1 м/ч

Общие Особенности

Мощность

USB Порты и разъёмы

Размеры

205 мм x 120 мм x 35 мм

Вес

0,382 кг

Стандартный зонд

2 x PP80

Более пристальное внимание:

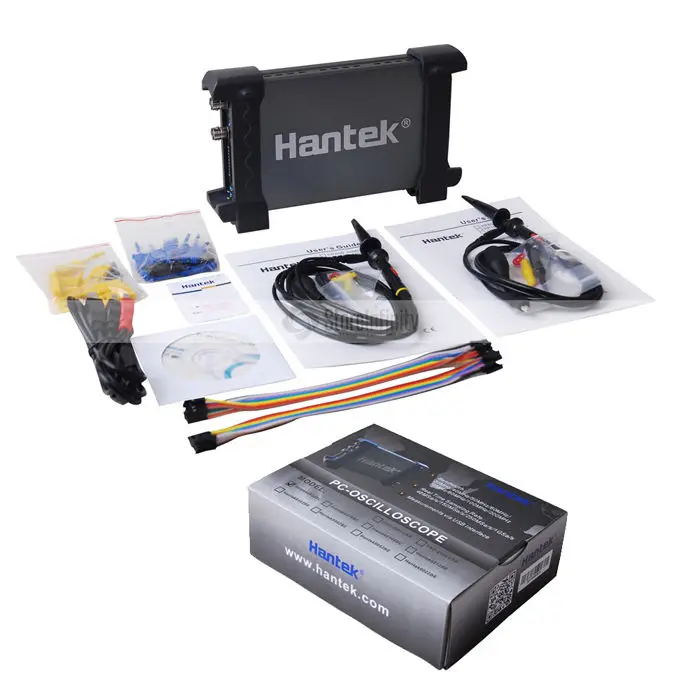

Посылка включает в себя:

1 X хост осциллограф

1 х USB кабель

CD-диск-1 шт.

2 х зонды

2 х мешок логический анализатор зонды

2 X кабели

Руководство пользователя (на английском языке)-1 шт.
