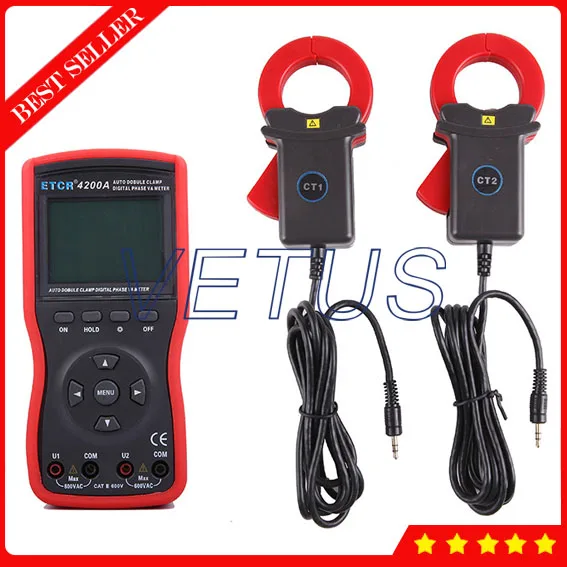

ETCR4200A Интеллектуальный двойной зажим Цифровой фазный измеритель Вольт-ампер



Введение

ETCR4200A Интеллектуальный двухфазный цифровой амперметр с Двойным Зажимом-хорошо разработанный полностью автоматический, многофункциональный, цифровой, Интеллектуальный измеритель, специально разработанный для полевых испытаний, что является общим обновлением продукта на основе механической фазы регулятора напряжения Ампер метр, может упростить работу и уменьшить возможность неправильной работы, с высокой точностью, высокой стабильностью, низкое энергопотребление, Легкость в использовании и так далее. Он может непосредственно измерять напряжение переменного тока и ток переменного тока, не открывая измеренную цепь, фазы между тремя напряжениями, тремя токами и фазами между напряжением и током; кроме того, коэффициент мощности и мощность цепи могут быть опосредованно измерены, он также может быть использован для различия трехфазной последовательности, группы проводки трансформатора, Индуктивные и емкостные схемы, испытательная вторая схема и Дифференциальная защита шин, считывание фазовых отношений между CTs дифференциальной защиты, проверка проводки счетчика справа, ремонтные линии и оборудование и т. Д. применяется в электроэнергетике, нефтяной химической промышленности, металлургии, железной дороге и метеорологии, промышленных и горнодобывающих предприятий, Научно-исследовательские учреждения, измерительный сектор и так далее. Особенно для системы выставления счетов за электричество и релейной системы защиты, и измерения электроэнергии, проверки электроэнергии, проверки мощности для отдела маркетинга электроэнергии. Сборка, релейная защита, дифференциальное обнаружение, старт-эксперимент, ремонт подстанции, или силовое практическое обучение, навыки, подходящие для Отдела биотехнологий.      ETCR4200A Интеллектуальный двойной зажим Цифровой фазовый Вольт-Ампер метр имеет хорошо разработанный корпус формы изготовлены из новейшего материала, прикрепить с виброзащитой, нескользящая, высокая изоляция оболочки, имеет 240 dots× 160 точек ЖК-экран, все тестовые данные отображаются на экране одновременно, векторная диаграмма индикация, выглядит изысканно и комфортно. Счетчик оснащен USB-RS232 интерфейсом, может хранить 500 наборов данных, через системное программное обеспечение загружать сохраненные данные на компьютер, внедряя онлайн мониторинг в реальном времени и запросы в истории, динамический дисплей. Можно читать, сохранять, сообщать, печатать данные истории и т. Д. Его большие круглые зажимы применимы для обнаружения толстого провода.   Технические характеристики 1.Базовые условия и условия работы   Количество влиянияБазовое состояниеРабочее состояниеПримечаниеТемпература окружающей средыErature23С ± 1С-10C~ 40C----Влажность окружающей среды40% ~ 60%<80%----Форма сигналаСинусоидальная волнаСинусоидальная волнаΒ = 0,01Частота сигнала50 Гц ± 1 Гц45 Гц ~ 65 Гц----Измерительный рабочий вольт9 В ± 0,1 В9 В ± 1,5 В----Амплитуда тока В фазе/Частота/фазаТест1А ± 0.2A2ма ~ 20А----Амплитуда напряжения В фазе/Частота/фазаТест100 В ± 20 в10 В ~ 600 в----Амплитуда тока ВКоэффициент мощности/мощностиТест1А ± 0.2A20 мА ~ 20 А----Амплитуда напряжения ВКоэффициент мощности/мощностиТест100 В ± 20 в10 В ~ 600 в----Внешний Электрический Магнитное полеЧтобы избежатьИзмеренное положение проводаИзмеряемый провод примерно в геометрическом центре зажима



2.Внутренние ошибки и показатели производительности в базовых условияхКатегорияДиапазон измеренияРазрешениеВнутренняя ошибкаНапряжениеПеременный ток 0,0 В ~ 600 в0,01 В± (1.5% rdg + 3dgt)ТокAC 0.0mA ~ 20.0A0.1ма± (1.5% rdg + 3dgt)Фаза0,0 ° ~ 360 °0,1 °± 1 °Активная мощность0,0 Вт ~ 12 кВт0,1 Вт± (3% rdg + 3dgt)Реактивная мощность0.0VAR ~ 12 kVAR0.1VAR± (3% rdg + 3dgt)Видимая мощность0.0ва ~ 12ква0.1VA± (3% rdg + 3dgt)Частота45 Гц ~ 65 Гц0,01 Гц± (2% rdg + 3dgt)Коэффициент мощности-1 ~ + 10,001± 0,03



3.ОБЩАЯ СПЕЦИФИКАЦИЯФункцияОдновременное измерение двух переменного напряжения, тока, фазы между напряжением, фазы между током, фазы между напряжением и током, частоты, фазовой последовательности, активной мощности, реактивной мощности, видимой мощности, коэффициента мощности, различная группа проводки трансформатора, индуктивные и емкостные схемы, испытательная вторая схема и дифференциальные системы защиты шины, Прочтите соотношение между CTs дифференциальной защиты, проверьте правильность проводки счетчика, линии ремонта и оборудование и т. д.МощностьDC9V щелочные батареи (1,5 V AA× 6)ПотреблениеОколо 70 мА в большинстве случаев с включенной подсветкой, батарея работает непрерывно около 14 часовОколо 40 мА с отключенной подсветкой, батарея работает непрерывно около 20 часовРежим отображенияЖК-дисплей, 240 точек × 160 точекРазмер метраДлина, ширина, высота: 196 мм × 92 мм × 54 ммРазмер зажимаКруглый зажим тока: 35 мм × 40 ммДиапазон измерения(Автоматический сдвиг)Напряжение переменного тока: 0,00 в ~ 600 В (автоматический сдвиг)Переменный ток: 0,0ма ~ 20,0а (автоматический сдвиг)Фаза: 0 ~ 360 °Частота: 45,00 Гц ~ 65,00 ГцАктивная мощность: 0,0 Вт ~ 12 кВтРеактивная мощность: 0,0 Вт ~ 12 кВВидимая мощность: 0,0 Вт ~ 12 кВАКоэффициент мощности:-1 ~ + 1РазрешениеНапряжение: 0,01 В переменного токаТок: переменный ток 0.1маФаза: 0,1 °Частота: 0,01 ГцАктивная мощность: 0,1 ВтРеактивная мощность: 0.1VARВидимая мощность: 0.1VAКоэффициент мощности: 0,001SampleСтавкаОколо 2 раз/секундуХранение данныхПрессДержательКлюч для хранения данных"DH"Появляется символХранение данных1500 комплектовИнтерфейс RS232USB-RS232 интерфейс, загрузка данных на компьютер для анализа и управленияАвтоматическое выключениеАвтоматическое выключение около 15 минут спустя после запуска для уменьшения потребления батареиПодсветкаПодходит для темного места и ночного использованияОбнаружение напряженияСимвол низкого заряда батареи «», похоже, напоминает замену аккумулятора, когда напряжение батареи падает ниже 7,2 В.ВесОсновной блок около 550 г (с батареей), акуминный токовый зажим около 170 г × 3, Круглый токовый зажим около 185 г × 3, тестовая линия около 250 гДлина тестовой линии1,5 мДлина токового зажима2 м × & phi; 5 ммРабочая температура и влажность-10C ~ 40C, ниже 80% RhХранение температуры и влажности-10C ~ 60C, ниже 70% RhВходная импименцияИспытательное напряжение входное напряжение составляет 2MΩВыдерживает напряжениеВыдерживает 1000 В/50 Гц синусоидальное напряжение переменного тока в течение 1 минуты между измерительными линиями и корпусом; выдерживает 500 В/50 Гц Напряжение переменного тока Синусоидальная волна в течение 1 минуты между двумя входами напряженияИзоляция≥ 100 МОм между измерительными линиями и корпусом или между двумя входами напряженияСтруктураДвойная изоляция, с изоляцией вибрационной оболочкиSАфетиSPecificationsIEC61010-1 кошкиIII600 В, IEC61010-031, IEC61326, 2 класса загрязненияАксессуарыОсновной блок: 1 шт.; измерительная коробка: 1 шт.; токовый зажим: 3 шт.; тестовая линия: 4 шт. (2 желтого, 2 черного); Линия передачи данных RS232: 1 шт.; диск: 1 шт.; Батарея: 6 шт. (Щелочные СухойАккумулятор: 1,5 в AA); Руководство пользователя: 1 шт.;Гарантия Карта: 1 шт.; Сертификация: 1 шт.



Полевое применение
