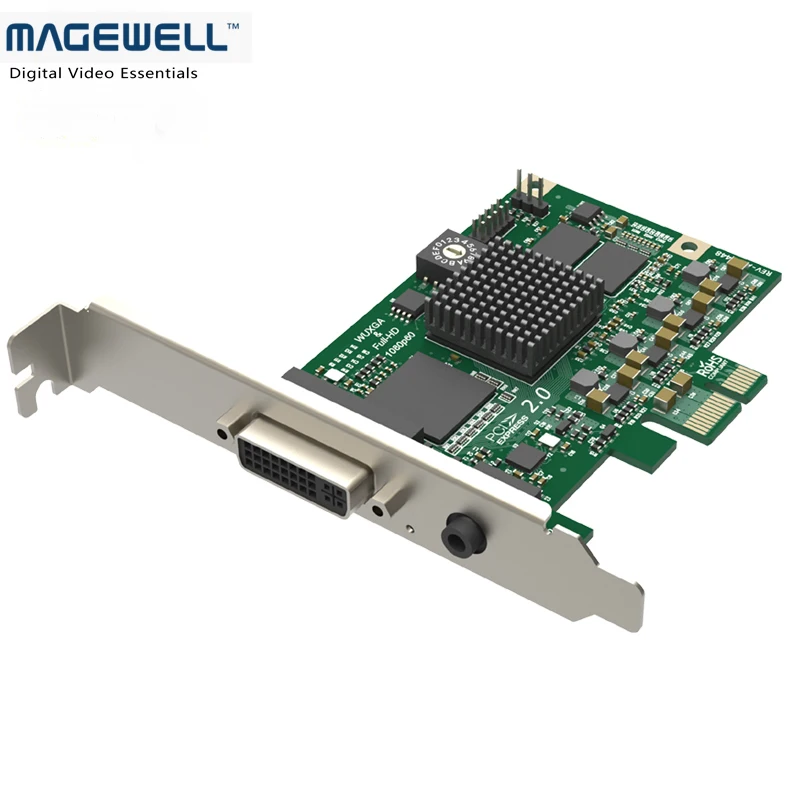

Pro Capture DVI-одноканальная HD-Карта видеозахвата DVI HDMI VGA компонент

Поддерживаемая ОС

Окна

Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 и x64)

Linux (поддержка архитектуры x86, x64 и ARM)

Ubuntu 12,04/14,04/16,04/17,04/17,10/18,04 (x86 и x64)

CentOS 6,5/7 (x86 и x64)

Фетровая шляпа 25/26/27 (x86 и x64)

Красная шляпа 6,5 и выше (x86 и x64)

Другие ОС Linux с версией ядра 2.6.35 и выше

Мак

ОС X 10,9/10,10/10,11

MacOS 10,12 и выше

Поддерживаемые api

Окна

Директорское шоу

Прямые

Волновой API/DirectSound/WASAPI

Linux

V4L2

Альса

Поддерживаемое программное обеспечение

VLC

Виртуальдуб

OBS

XSplit

VMix

Видбластер

Проволочный

Медиакодер Microsoft

Мультимедийный кодировщик вспышки Adobe

Любое другое программное обеспечение для кодирования/потоковой трансляции DirectShow/V4L2/avчастичного кодирования

Входные интерфейсы

DVI-I

DVI 1,0

HDMI 1.4a (через кабель с разъемом)

VGA (через разъем DVI2VGA)

Компонент (через кабель отключения)

3,5 мм телефонный джек

Линия входа

Выходные интерфейсы

PCIe Gen2 x1

Входные характеристики

Автоматическое сканирование источников видеовхода при отсутствии ввода сигнала в выбранный в данный момент источник ввода

Ручной выбор источника видеовхода

Автоматический выбор привязанного (встроенного) источника аудиовхода при изменении источника видеовхода

Ручной выбор источника аудиовхода

Поддержка стандартной перекладины на основе выбора источника видеовхода

Поддержка разрешения ввода видео до 2048 × 2048 пикселей

Специфические особенности VGA и компонентов

12-битный АЦП

Поддержка цветовых форматов RGB и YCbCr (YUV)

Поддержка «разделенный синхронизатор», «композитный синхронизатор», «Синхронизация на зеленом» (SOG), «Синхронизация на светильнике» (SOY)

Поддержка таймингов видео DMT, CEA, CVT, GTF

Входные сигналы до 165 МГц с частотой пикселей оцифровываются с помощью выборки 1:1

Входные сигналы со скоростью более 165 МГц могут быть оцифрованы с помощью горизонтальной суб-выборки (в результате чего некоторые потери качества изображения-официально не поддерживаются)

Автоматическое определение цветовых форматов RGB и YCbCr

Автоматическая или ручная регулировка фазы выборки

Автоматическое горизонтальное выравнивание

Поддержка настройки таймингов видео

Поддержка индивидуального разрешения видео для таймингов CVT/GTF

Специфические характеристики HDMI

225 МГц HDMI приемник

Поддержка адаптивного эквалайзера HDMI для кабелей длиной до 30 м

Поддержка индивидуального EDID

Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut infoframe

Полная колориметрическая поддержка

Поддержка 8/10/12 бит глубины цвета

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 выборка цветов

Поддержка до 8-канальных аудиопотоков IEC60958/iec61941

Поддержка извлечения информации о звукообразовании и данных о состоянии канала

Поддержка извлечения информации о времени видео

Поддержка извлечения информации о формате 3D

Поддержка извлечения цифрового зеркального фотоаппарата Sony/Canon с временным кодом

Форматы вывода видео

Поддержка разрешения выходного изображения до 2048 × 2048 пикселей

Поддержка выходных частот кадров до 120fps. (Фактическая частота кадров на выходе может быть ограничена полосой пропускания PCIe, а на более высоких разрешениях изображений-выше 1280 × 1024-пиксельными часами встроенного оборудования обработки видео. Например. Максимальная частота кадров на 1920 × 1080 = ~ 80fps. )

Поддержка 8-битных форматов вывода 4:2:0: NV12, I420, YV12

Поддержка 8-битных форматов вывода 4:2:2: YUY2, YUYV, UYVY

Поддержка 8-битных форматов вывода 4:4:4: V308, IYU2, V408, BGR24, BGR32

Поддержка 10-битных форматов вывода 4:4:4: V410, Y410

Дополнительные форматы вывода поддерживаются с помощью Pro Capture SDK for DirectKS

Функции обработки видео

Два трубопровода обработки видео с пропускной способностью обработки до 180 мпикселей/с для каждого

Полная 10-битная обработка видео

Обрезка видео

Масштабирование видео

Снятие переплетения видео

Волна

Топ из смеси и нижнего поля

Только верхнее поле

Только нижнее поле

Преобразование соотношения сторон видео

Автоматический или ручной выбор входного соотношения сторон

Автоматический или ручной выбор соотношения сторон вывода

Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или набивка (почтовый ящик или почтовый ящик)

· Преобразование цветов видео

Автоматический или ручной Выбор формата ввода цветов и диапазона квантования

Автоматический или ручной Выбор формата цвета на выходе, диапазона количества и диапазона насыщенности

Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

Поддержка ограниченного или полного количественного диапазона

Поддержка ограниченного, полного и расширенного диапазона насыщения gamut'

· Преобразование частоты видео

· Состав видео OSD

Поддержка изображения PNG OSD (до 2048 × 2048)

Поддержка динамической загрузки образа RGBA OSD через SDK

Несколько карт в системе

Поддержка нескольких карт, подключенных к одной системе

Бортовой поворотный переключатель для установки номера карты, с 16 позициями от 0 до F

Системное аппаратное устройство в дереве отобразится «01: Pro Capture AIO», когда поворотный переключатель установлен на 1 и так далее

Названия видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (задается поворотным переключателем)

Несколько потоков вывода

Неограниченные выходные потоки для любого одного входного канала

Независимая обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, снятие переплетений и настройки цвета для каждого отдельного потока

Поддержка сверхнизкой задержки

Задержка 64 видео линий

Режим частичного уведомления в SDK

Временная метка и синхронизация A/V

Аппаратные часы высокого разрешения 100ns

Рамки для аудио (192 аудио образцов) и видеорамки выштампованы аппаратными часами

Аппаратные часы могут синхронизироваться между картами (через SDK)

Видеовыход SG-DMA

Пропускная способность DMA ~ 400 МБ/с. на канал в системе PCIe 2,0

Пропускная способность DMA ~ 200 МБ/с. на канал в системе PCIe 1,0

Поддержка автоматического обнаружения поверхности графического процессора Intel

Поддержка DirectGMA для чипсетов видеоадаптеров AMD

Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia

SDK

Pro Capture SDK for DirectShow для простой интеграции (Windows)

Pro Capture SDK for DirectKS для максимальной гибкости и производительности (Windows)

Настройки драйвера Windows

Все опции можно контролировать тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства

Названия фильтров видео, аудио, перекладин можно настроить с помощью клавиш реестра

Обновление прошивки

Несколько карт в одной системе могут быть обновлены одновременно

Карты можно модернизировать без системного отключения питания (в большинстве случаев даже Перезагрузка не нужна)

Светодиодный индикатор

Индикаторы состояния указывают на рабочее состояние каждого канала: холостой ход, заблокированный входной сигнал, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

Низкопрофильная карта расширения PCIe x1

92,76 мм x 68,88 мм (без кронштейн PCI)

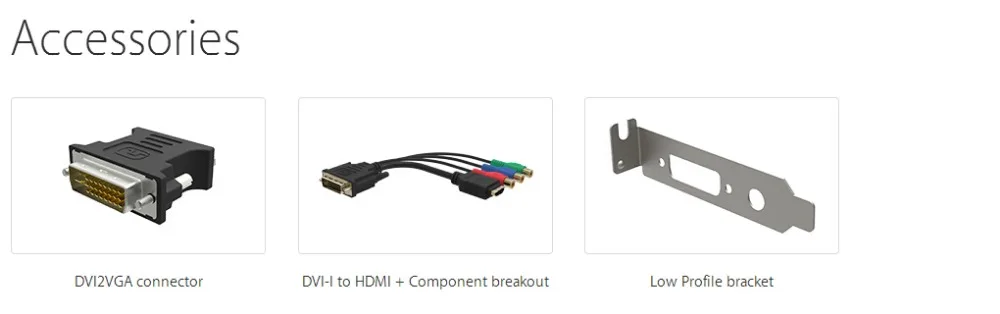

Аксессуары

Разъем DVI2VGA

DVI-I к HDMI + компонентный разрыв

Низкопрофильный кронштейн

Потребляемая мощность

Максимальный ток при 12 В ~ 0,4 А

Максимальный ток при 3,3 В ~ 0,2 А

Максимальная потребляемая мощность ~ 4,7 Вт

Рабочая среда

Рабочая температура: от 0 до 40 град C

Температура хранения: от-20 до 70 град C

Относительная влажность: от 5% до 90% без конденсации
