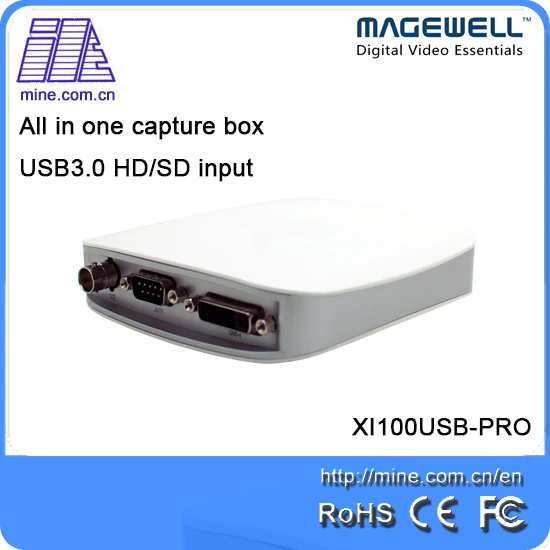

Магевелл XI100XUSB-Pro все в одном коробка захвата USB 3,0 HD/SDI input

Особенности

L записывают один HD или SD видеосигнал и один стерео аналоговый аудиосигнал.

L 1080P @ 60 Гц для входного сигнала HD.

L HD сигнал может захватывать SDI, DVI, VGA, HDMI, Y/Pb/Pr.

L захват LPCM аудио сигнала через HDMI.

L захват встроенного аудио в SDI

Стандартный драйвер l Microsoft AVStream, Поддержка большинства мультимедийных видеопрограмм или потокового мультимедиа.

L супер маленький размер: 98 мм x 98 мм x 25 мм (Д/Ш/В).

Внимание:

Для защиты авторских прав, вы не можете использовать для захвата сигнала HD, который выдает проигрыватель Blu-Ray.

Расширенный Особенности

L HD вход может переключаться динамически: SDI/DVI/HDMI/VGA/Y/Pb/Pr.

L HD вход поддерживает автоматическое обнаружение формата входного видео, автоматическое обнаружение допустимой площади видео и автоматическое обнаружение фазы захвата VGA.

L поддерживает ручные настройки для допустимой области видео, которая может использоваться для поддержки клипса изображения и синхронизации для специальных входных сигналов

Вход l HD поддерживает многоступенчатое увеличение изображения и обеспечивает три шкалы для пропорций изображения.

L De-interlace поддерживает вертикальную смесь и адаптивность движения.

L De-interlace поддерживает вертикальную смесь и адаптивность движения.

Оборудование для преобразования цвета, оно может выводить YUYV, UYUV, I420, RGB24,RGB32.

Вход l HD поддерживает настройку цвета, он может регулировать яркость изображения, контрастность, оттенок, насыщность, гамма; Также R, G, B яркость и контрастность можно регулировать отдельно.

Вход l HD поддерживает вертикальное откидное и зеркальное изображение.

L Прошивка может быть обновлена.

Технические характеристики изделия

Соединение

Хост Интерфейс

USB3.0 * 300-350 МБ/с. полоса пропускания

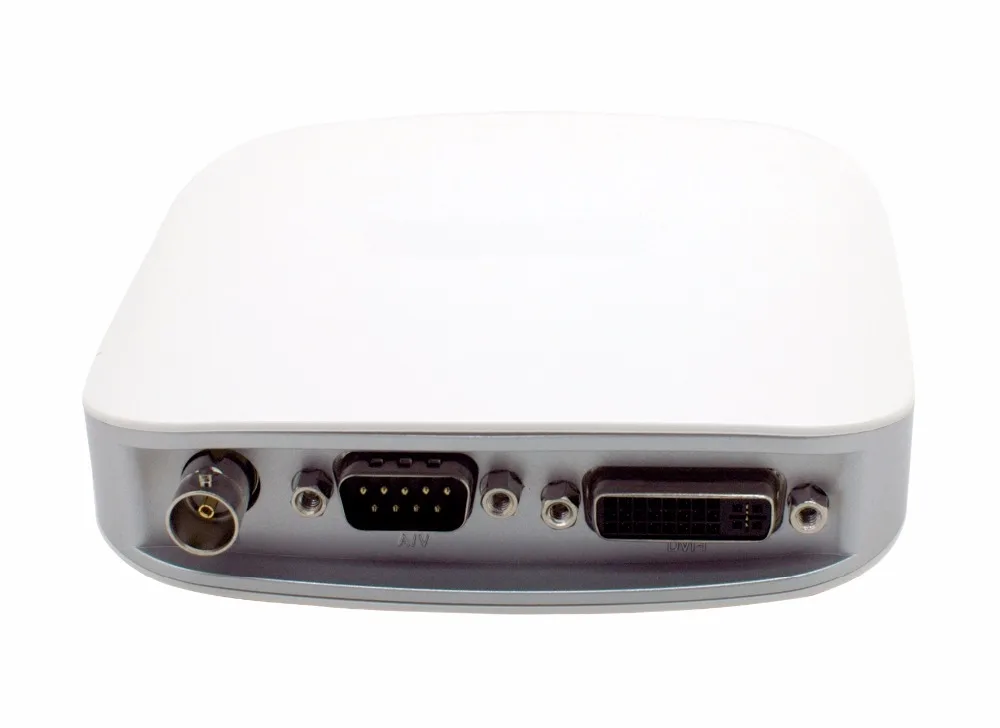

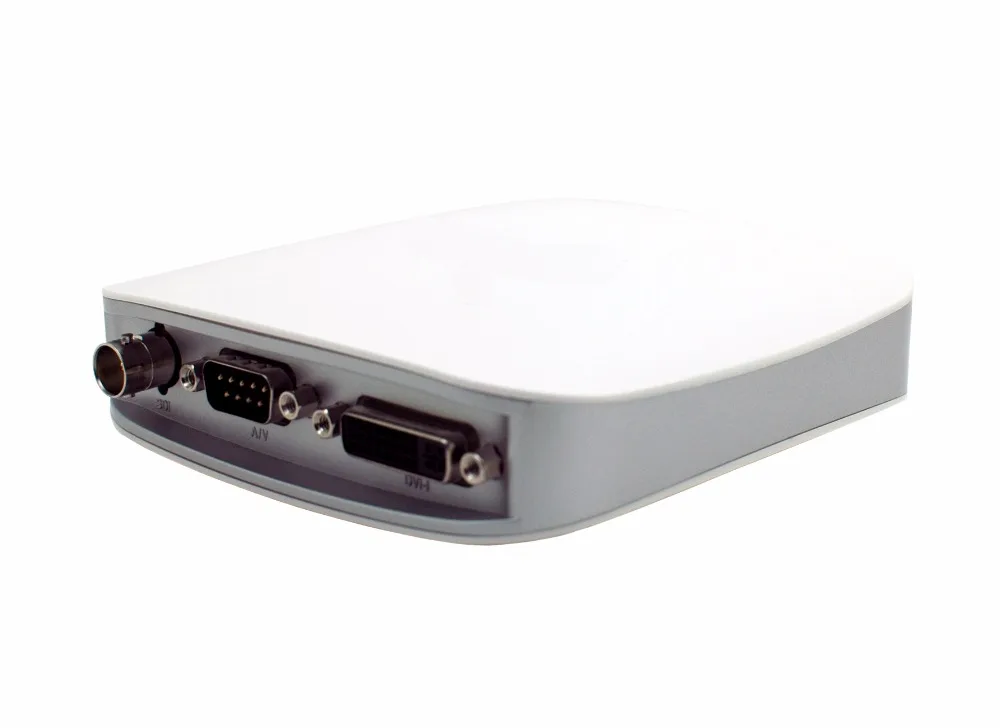

Вход Интерфейс

1 DVI-I интерфейс (можно подключить к HDMI, VGA, YPbPr)

1 интерфейс BNC (можно подключить к SD/HD/3G-SDI)

1 DB9 интерфейс (К YPbPr, S-Video, CVBS,1 несимметричной стереозвуковой аудиолинии)

DVI Вход

1 1080P/60 Гц HD DVI сигнала

HDMI Вход

1 1080P/60 Гц HDMI сигнал

SDI Вход

1 SD/HD3G-SDI сигнала, он может достигать 1080P/60 Гц

VGA Вход

1 VGA

YPbPr Вход

1 YPbPr

CVBS Вход

1 SD видеосигнал

HDMI Вход

1 LPCM аудио сигнал

SDI Вход

1 встроенный SDI аудио

Аналоговый аудио

1 аналогового аудиосигнала

Стандартный

DVI Вход форматов

Совместим со стандартом DVI 1,0, с одним подключением (480i, 576i, 480p, 576p, 720p, 1080i, 1080p)

HDMI Вход форматов

Соответствует стандарту HDMI 1,3, поддерживает 36 бит DeepColor

SDI Вход форматов

SD/HD/3G-SDI, он соответствует стандартам по SMPTE-259/274/296/372/424/425/292

YPbPr Вход форматов

480i, 576i, 480p,576p,720p,1080i,1080p

VGA Вход форматов

640x400-2048x1536, когда пиксель НИЖЕ 170 МГц; Обеспечивает безопасный режим для сигналов VGA и может захватывать нестандартные разрешения

CVBS Вход стандартов

Система цветного телевидения PAL/NTSC

HD Выход формат

40 x30-2048x1536, частота кадров: 1-100 кадр/с

SD Выход формат

176x144-768x576, частота кадров: 1-30 кадр/с

Частота дискретизации аналогового аудио и SNR

До 96 кГц, 85 дБ, 24 бит

Видео частота дискретизации

CVBS: 57,27 МГц (4-кратное переключение)

RGB/компоненты: 170 МГц

HDMI/DVI: 225 МГц

Видео для отбора проб точности

10bit

Цвет пространство

YUYV, UYVY, I420, NV12, RGB 24 бит, RGB 32 бит

Обработка видео

Цвет пространство переключатель

Аппаратные средства цвет переключатель

-Де-переплетения

Вертикальный фильтр для снятия переплетения, Адаптивная к движению

Масштаба изображения

Аппаратные весы 5 касаний

Изображение зеркало

Горизонтальный; Вертикальное

Зажим изображения

Да

Настройки изображения

Яркость, контрастность, регулировка оттенка
Регулировка насыщенности/контроль монохромности и цвета/
Регулировка гаммы
Отдельно регулируйте яркость и контрастность R/G/B

Прочие ожерелья и подвески

Операционная система Поддержка

Поддержка следующих операционных систем (версия x 86 или версия x64):

Windows XP Professional

Windows Server2003

Windows Vista

Сервер Windows 2008

Windows 7

Сервер Windows 2008 R2

Программное обеспечение для Совместимость

Медиа-кодировщик

Лайв-энкодер для электронной вспышки

Реальный производитель плюс

VideoLAN для Windows

Встроенная память

128 Мб DDR2, рабочая частота 160 МГц, ширина бит 32 бит

Обновление

Прошивка может быть обновлена.

Размеры

98 мм x 98 мм x 25 мм (Д/Ш/В)

Мощность потребления

<= 3,5 W

Операционной Температура

От 0 до 50 градусов С

Для хранения Температура

От-20 до 70 градусов Цельсия

Относительная влажность

5% до 90%

Стандартный аксессуары

L DVI-I прыщей к HDMI + YPbPr-1 шт.

L DVI-I адаптер-1 шт.

L DB9 к YPbPr + CVBS + S-Video + стерео аудио кабель 1

L USB3.0 кабель-1 шт.;

* Пожалуйста, обратите внимание:

1. Реальная полоса пропускания передачи USB 3,0, связанная с чипсетом хоста и материнской платой компьютера, здесь может быть меньше, чем значение установки.
