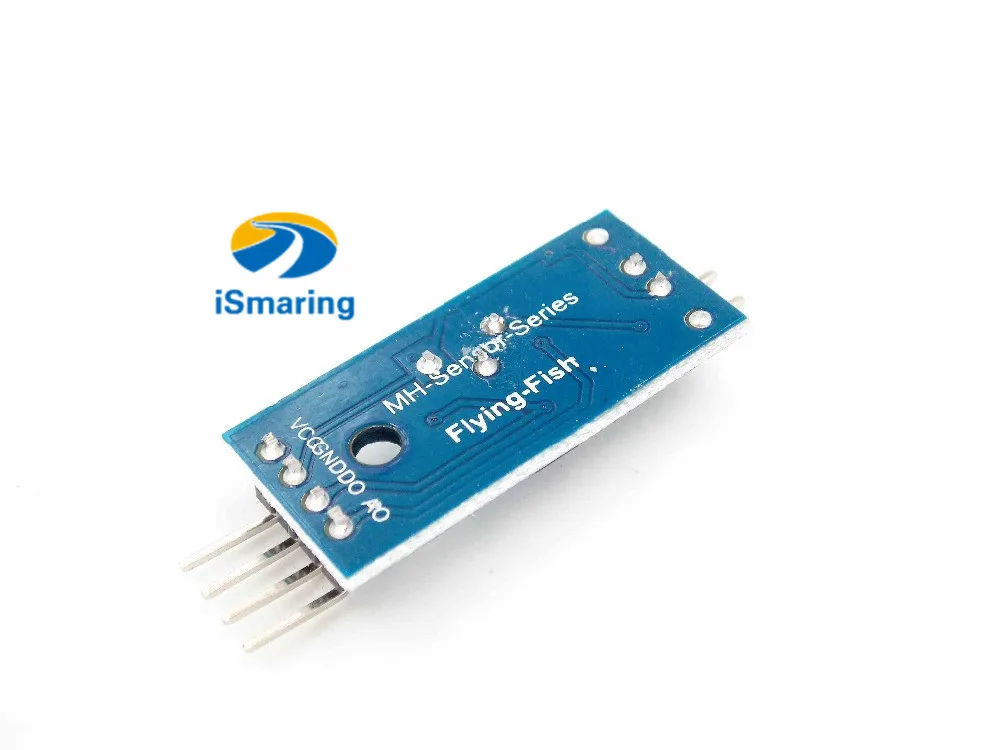

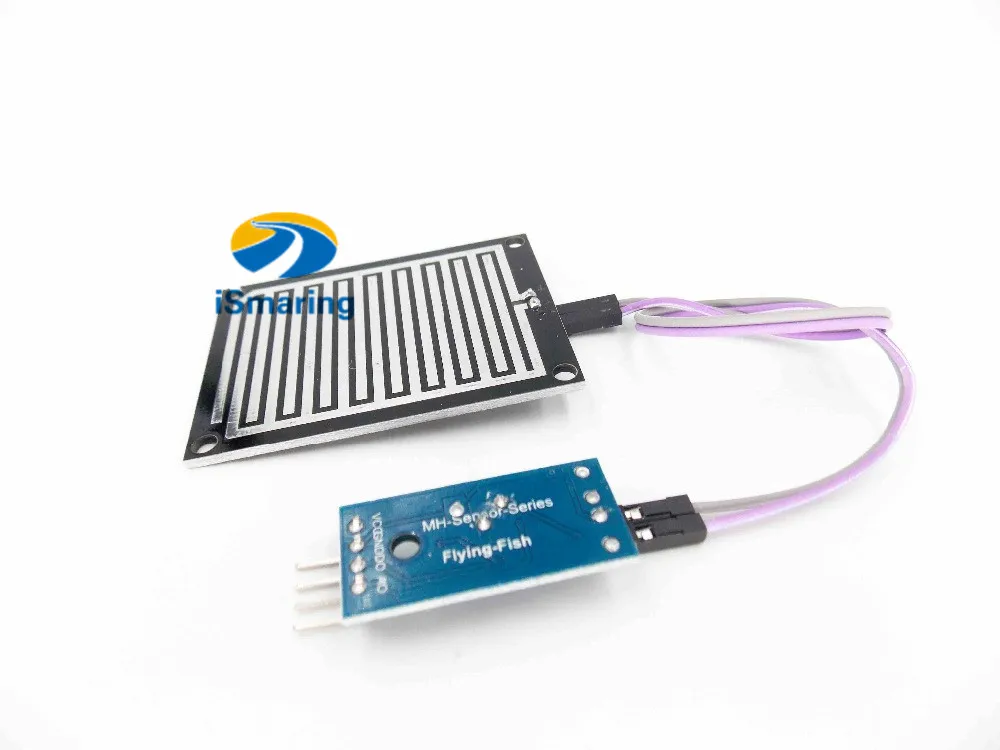

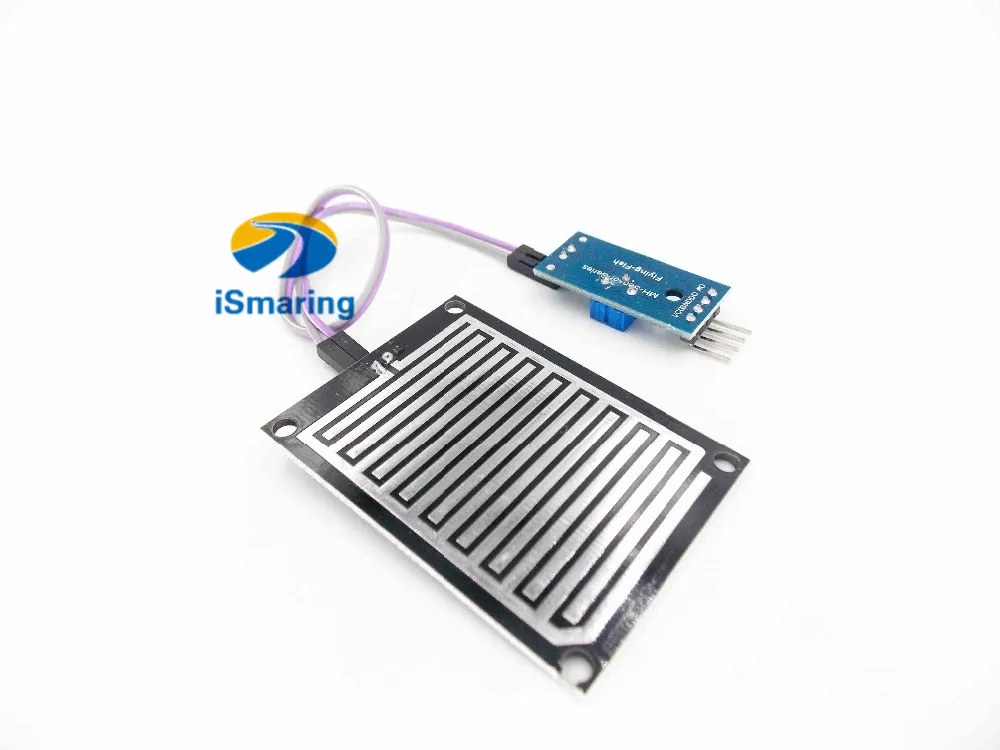

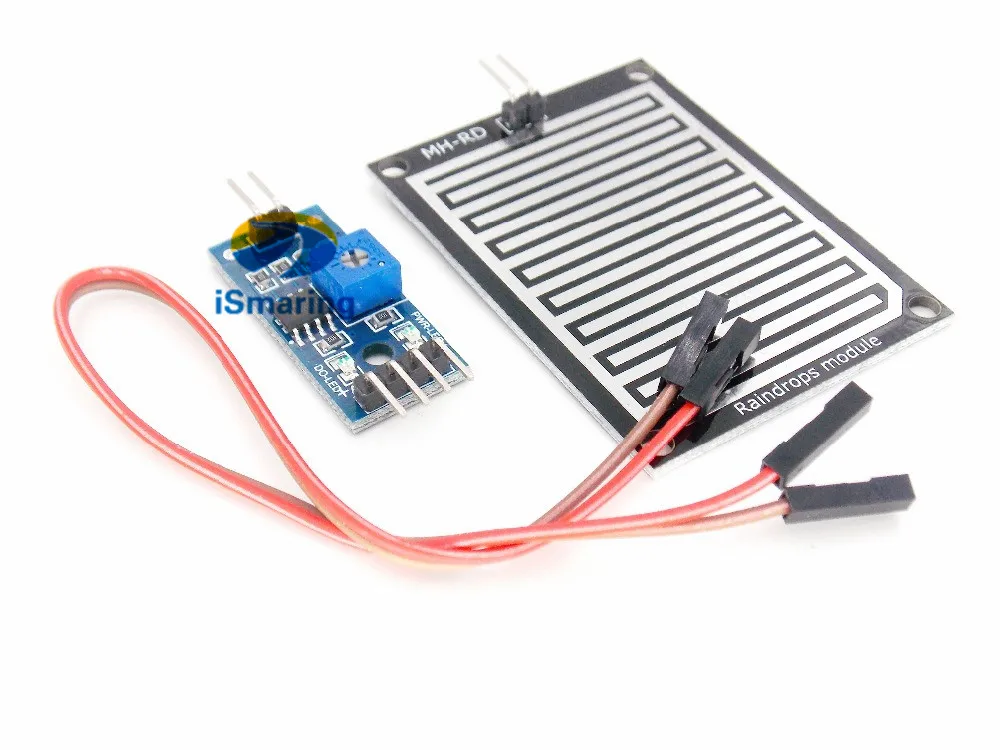

Официальный iSmaring сенсор модуль обнаружения капель воды Raspberry PiDiy RC игрушечный

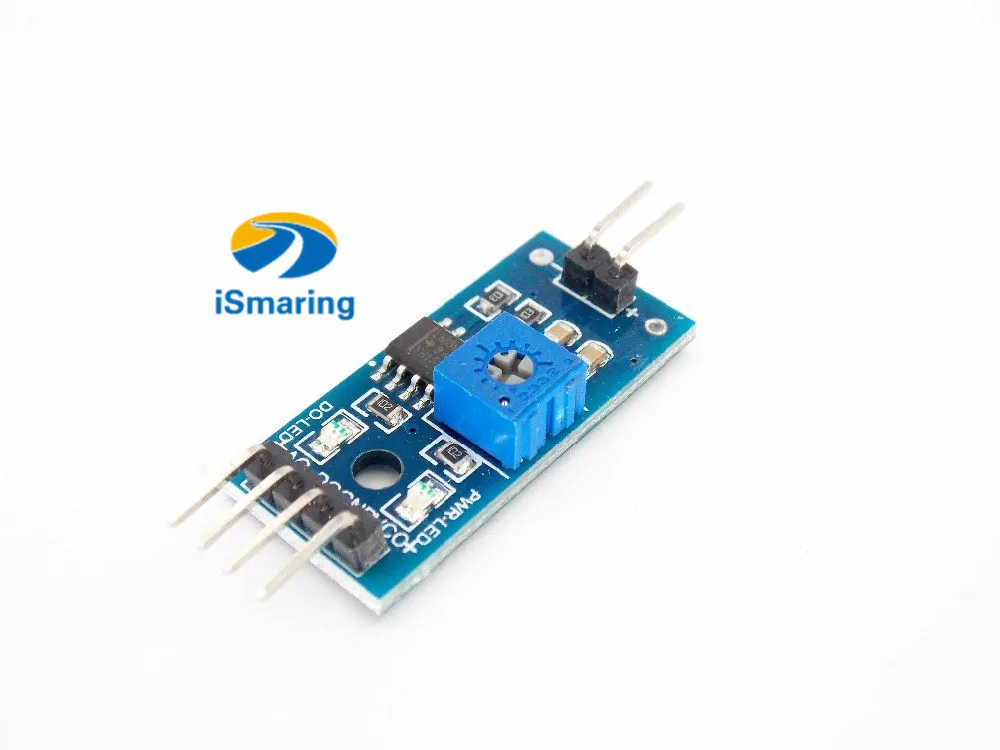

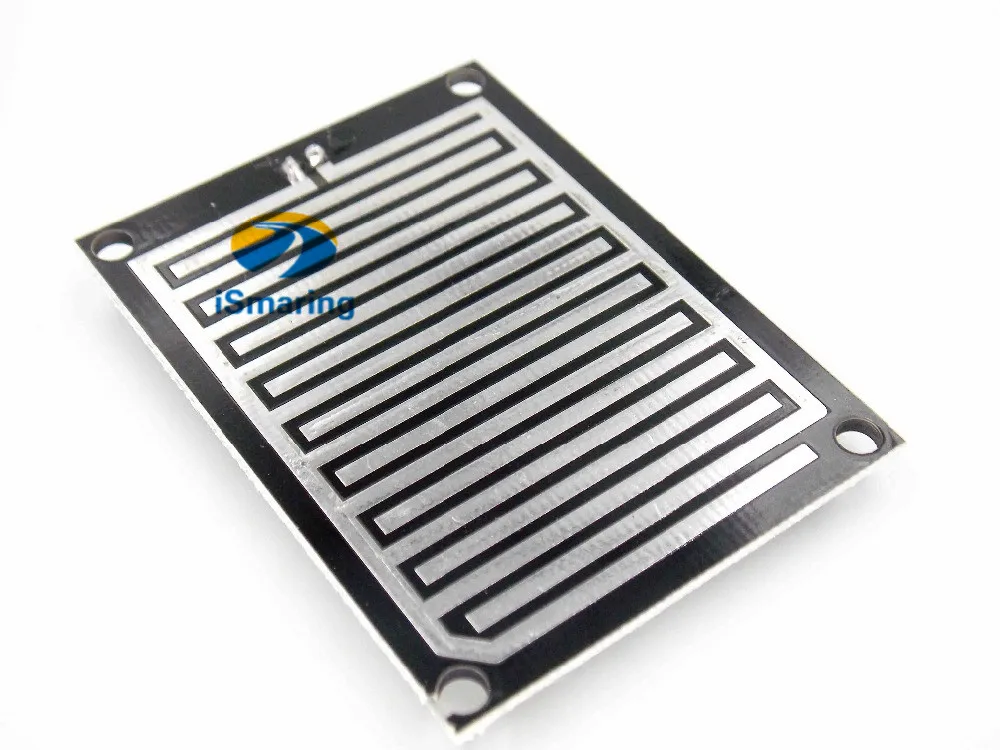

  Описание товара1. Размер платы PCB: см x см2. Напряжение: 3,3 В ~ 5 В3. Выход в форме: Цифровые коммутационные выходы (0 и 1) и аналоговый AO выходное напряжение4. Компаратор на выходе, сигнал чистый, хорошая форма волны, способность вождения сильна, для более чем 15 мА5. датчик использует высококачественный FR-04 двойной материал, большая площадь 5,5*4,0 см, обработка никелевого покрытия и поверхности, борьба с окислением, электропроводностью и жизнь имеет более высокую производительность6. Фиксированное отверстие болта для легкой установки7. Чувствительность может регулироваться через потенциометр8. Плата с отверстиями для позиционирования для облегчения установки9. Широкое напряжение LM393 компаратор   Как использовать1. подключен к источнику питания 5 В, индикатор питания, сенсорная панель не имеет капель воды, выход высокий, выключение света, падение на каплю воды, выход низкий, световой переключатель индикатора,2. Очистите от вышеуказанных капель воды, вернувшись к выходу в высоком состоянии.3. Аналоговый выход AO может быть подключен к AD порту микроконтроллера для определения размера падения в вышеуказанных осадках.4. Цифровые выходы TTL также могут быть подключены к микроконтроллеру, чтобы определить, есть ли дождь.   Режим подключения1. VCC: положительный источник питания (3-5 В)2. GND: отрицательный источник питания3. DO: TTL переключение сигнала на выходе4. АО: выход аналогового сигнала
