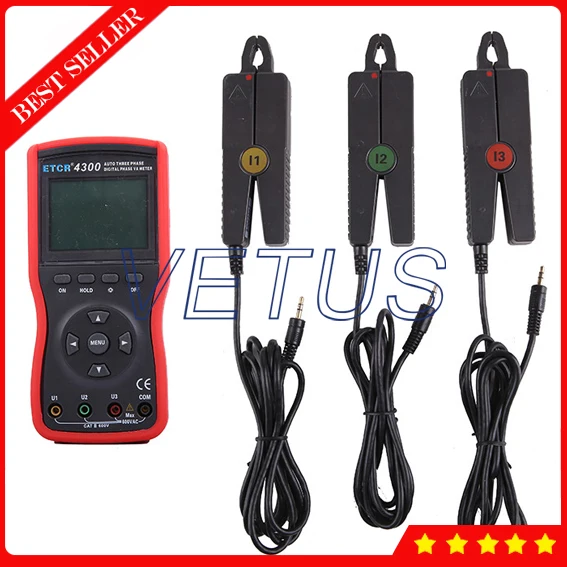

ETCR4300 трехфазный измеритель с цифровой фазой Вольт ампер|meter digital|digital meterthree phase |

ETCR4300 трехфазный метр цена с цифровой фазный Вольт-Ампер метр

1. В измеренной цепи открывается при условии одновременного измерения трехфазного напряжения переменного тока, тока, напряжения, тока, фазового напряжения и фазы тока, частоты, фазы, активной мощности, реактивная мощность, видимая мощность, коэффициент мощности, вектор тока и дискриминирование, группа трансформаторов, Линия Индуктивная и емкостная СХЕМА 2, тест-схема и шина дифференциальная система защиты, индикация фазовой связи между дифференциальными защитными групп CT, проводка контрольный счетчик является правильным или нет, техническое обслуживание линии оборудования и т. Д. 2. Интеллектуальный дизайн, уменьшает сложность работы, уменьшает возможность ложной работы, с высокой точностью, высокой стабильностью, низким энергопотреблением, прост в использовании. 3. Наконечник небольшой формы челюсти подходит для измерения кабеля в многолюдных местах. Четыре тестовые линии с кабелем питания, штепсельной вилкой и держателем имеют изоляционную защиту. Пять изолированных Противоскользящих курток. Шесть использование большого ЖК-дисплея, белая подсветка экрана, дисплей с первого взгляда. Высокая точность, высокая стабильность, низкое энергопотребление, простота в использовании. Семь оснащены USB-RS232 интерфейсом, могут хранить 500 наборов данных, загружать данные на компьютер через системное программное обеспечение, легко читать, сохранять, сообщать, печатать данные истории и т. Д.   Количество влиянияБазовое состояниеРабочее состояниеПримечаниеТемпература окружающей средыErature23С ± 1С-10c-40c----Влажность окружающей среды40%-60%<80%----Форма сигналаСинусоидальная волнаСинусоидальная волнаΒ = 0,01Частота сигнала50 Гц ± 1 Гц45 Гц-65 Гц----Измерительный рабочий вольт9 В ± 0,1 В9 В ± 1,5 В----Амплитуда тока В фазе/Частота/фазаТест1А ± 0.2A2mA-20A----Амплитуда напряжения В фазе/Частота/фазаТест100 В ± 20 в10В-600В----Амплитуда тока ВКоэффициент мощности/мощностиТест1А ± 0.2A20mA-20A----Амплитуда напряжения ВКоэффициент мощности/мощностиТест100 В ± 20 в10В-600В----Внешний Электрический Магнитное полеЧтобы избежатьИзмеренное положение проводаИзмеряемый провод примерно в геометрическом центре зажима



2 внутренние погрешности и показатели производительности в базовых условиях



КатегорияДиапазон измеренияРазрешениеВнутренняя ошибкаНапряжениеПеременный ток 0,0-600 в0,01 В± (1.5% rdg + 3dgt)ТокAC 0.0mA-20.0A0.1ма± (1.5% rdg + 3dgt)Фаза0,0 °-360 °0,1 °± 1 °Активная мощность0,0 Вт-12 кВт0,1 Вт± (3% rdg + 3dgt)Реактивная мощность0.0VAR-12 kVAR0.1VAR± (3% rdg + 3dgt)Видимая мощность0.0ва-12ква0.1VA± (3% rdg + 3dgt)Частота45 Гц-65 Гц0,01 Гц± (2% rdg + 3dgt)Коэффициент мощности-1-+ 10,001± 0,03



3 Общие характеристики



ФункцияОдновременное измерение трехфазного напряжения переменного тока, тока, фазы между напряжением, фазы между током, фазы между напряжением и током, частоты, фазовой последовательности, активной мощности, реактивной мощности, видимой мощности, коэффициент мощности, векторная сумма тока, различная группа проводки трансформатора, индуктивные и емкостные схемы, Испытательная вторая схема и дифференциальные системы защиты шины, считывание фазовых отношений между CTs дифференциальной защиты, проверка проводки счетчика справа, ремонтные линии и оборудование и т. д.МощностьDC9V щелочные батареи (1,5 V AA× 6)ПотреблениеОколо 80 мА с включенной подсветкой, батарея работает непрерывно около 10 часовОколо 5 мА с отключенной подсветкой, батарея работает непрерывно около 16 часовРежим отображенияЖК-дисплей, 240 точек × 160 точекРазмер метраДлина, ширина, высота 196 мм × 92 мм × 54 ммРазмер зажимаЗажимный зажим переменного тока: 7,5 мм×13 ммДиапазон измерения(Автоматический сдвиг)Напряжение переменного тока 0,00 V-600V (автоматический сдвиг)Переменный ток 0,0ма-20,0а (автоматический сдвиг)Фаза 0-360 °Частота 45,00 Гц-65,00 ГцАктивная мощность 0,0 Вт-12 кВтРеактивная мощность 0,0 W-12 kVARВидимая мощность 0,0 Вт-2 кВАКоэффициент мощности-1-+ 1Текущая векторная сумма 0mA-60.0AРазрешениеНапряжение переменного тока 0,01 ВТок переменного тока 0.1маФаза 0,1 °Частота 0,01 ГцАктивная мощность 0,1 ВтРеактивная мощность 0.1VARВидимая мощность 0.1VAКоэффициент мощности 0,001Текущая векторная сумма 1 мАФазовая последовательностьПоложительная фаза последовательности U1 U2 U3 или I1 I2 I3 курсоры мигают в порядке слева направоОтрицательная фаза последовательности U1 U2 U3 или I1 I2 I3 курсоры мигают в порядке справа налевоSampleСтавкаОколо 2 раз/секундуХранение данныхПрессДержательКлюч для хранения данных"DH"Появляется символХранение данных500 комплектовИнтерфейс RS232USB-RS232 интерфейс, загрузка данных на компьютер для анализа и управленияАвтоматическое выключениеАвтоматическое выключение около 15 минут спустя после запуска для уменьшения потребления батареиПодсветкаПодходит для темного места и ночного использованияОбнаружение напряженияСимвол низкого заряда батареи, похоже, напоминает замену аккумулятора, когда напряжение батареи падает ниже 7,2 В.ВесОсновной блок около 550 г (с батареей), акуминный токовый зажим около 170 г × 3, Круглый токовый зажим около 185 г × 3, тестовая линия около 250 гДлина тестовой линии1,5 мДлина токового зажима2 м × & phi; 5 ммРабочая температура и влажность-10c-40c ниже 80% RhХранение температуры и влажности-10c-60c ниже 70% RhВходная импименцияИспытательное напряжение входное напряжение составляет 2MΩВыдерживает напряжениеВыдерживает 1000 В/50 Гц синусоидальное напряжение переменного тока в течение 1 минуты между измерительными линиями и корпусом; выдерживает 500 В/50 Гц Напряжение переменного тока Синусоидальная волна в течение 1 минуты между двумя входами напряженияИзоляция≥ 100 МОм между измерительными линиями и корпусом или между двумя входами напряженияСтруктураДвойная изоляция, с изоляцией вибрационной оболочкиSАфетиSPecificationsIEC61010-1 CAT iii 600 V, IEC61010-031, IEC61326, 2 класса загрязненияАксессуарыОсновной блок: 1 шт.; измерительная коробка: 1 шт.; токовый зажим: 3 шт.; тестовая линия: 4 шт. (желтый, зеленый, красный, черный); Линия передачи данных RS232: 1 шт.; диск: 1 шт.; аккумулятор: 6 шт. (Щелочные Сухой Аккумулятор: 1,5 в AA); Руководство пользователя: 1 шт.;Гарантия Карта: 1 шт.; Сертификация: 1 шт.

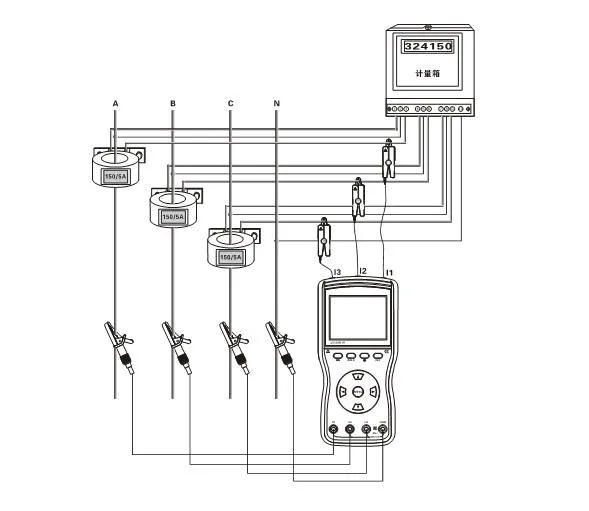

Полевое применение
