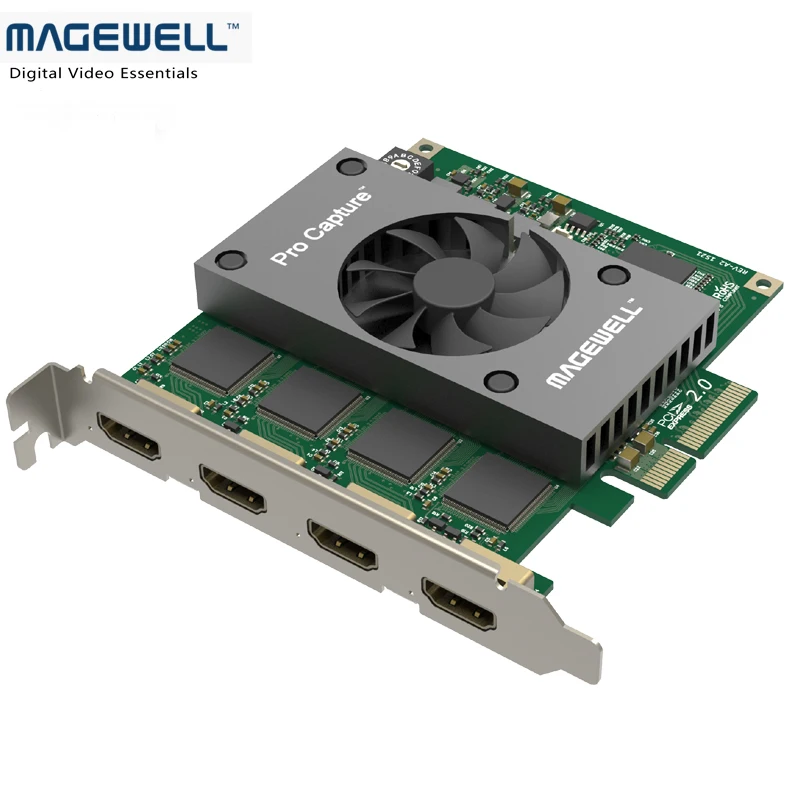

Pro Capture Quad HDMI-совместимая карта захвата PCI-E 2048p 4 hdmi вход Карта видеозахвата

Поддерживаемая ОС

Окна

Windows 7/8/8.1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)

Linux (поддержка x86, x64 и ARM architecture)

Ubuntu 12,04/14,04/16,04/17,04/17,10/18,04 (x86 & x64)

CentOS 6,5/7 (x86 & x64)

Fedora 25/26/27 (x86 & x64)

Красная шапка, 6,5 и более поздних версий (x86 и x64)

Другие ОС Linux с версией ядра 2.6.35 и выше

Mac

OS X 10,9/10,10/10,11

MacOS 10,12 и выше

Рекомендуемая ОС (протестирована)

Окна

Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)

Linux

Ubuntu 12,04/14,04/16,04 (x86 & x64)

Ubuntu 17,04/17,10/18,04 (x64)

CentOS 6,5/7,2 (x86 & x64)

Fedora 25/26 (x64)

Красная шапка, 6,5 (x86 и x64)

Mac

OS X 10.9.5/10,10/10.11.2/10.11.3/10.11.4

MacOS 10,12/10.13.2/10.13.3/10.14.3/10,15

Поддерживаемые APIs

Окна

DirectShow

Направляющие

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

MacOS

Авпетурессия

Аудиосистема

Поддерживаемое программное обеспечение

VLC

VirtualDub

OBS

XSplit

VMix

VidBlaster

Передача данных

Microsoft Media Encoder

Adobe Flash Media Encoder

Любой другой DirectShow/V4L2/AVCaptureSession кодирование/потоковое программное обеспечение

Входные интерфейсы

4x HDMI тип A

DVI 1,0

HDMI 1.4a

Хост-интерфейс

PCIe Gen2 x4

Входные характеристики

Поддержка разрешения входного видео до 2048x2160 пикселей

Особенности HDMI

HDMI приемник 225 МГц

Адаптивный HDMI эквалайзер для кабелей длиной до 30 м

Поддержка заказного EDID

Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames

Полная поддержка колориметрии

Поддержка цветовых глубин 8/10/12 бит

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка до 8-ми канальный IEC60958/IEC61937 аудио потока через SDK

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Поддержка извлечения информации о времени видео

Поддержка извлечения информации о формате 3D

Поддержка извлечения кода времени Sony/Canon DSLR

Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим.

Форматы видеозахвата

Поддержка разрешения изображения захвата до 2048x2160 пикселей

Поддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe, И при более высоких разрешениях изображения-выше 1280x1024-по пиксельным часам бортового оборудования для обработки видео. Например. Максимальная частота кадров при 1920x1080 = ~ 80 кадров в секунду.)

Поддержка для 4:2:0 8-битный захвата форматы: NV12, I420, YV12

Поддержка для 4:2:2 8-битный захвата форматы: YUY2, ываыв, UYVY

Поддержка для 4:4:4 8-битный захвата форматы: V308, IYU2, V408, BGR24, BGR32

Поддержка для 4:4:4 10-битная захвата форматы: V410, Y410

Больше форматов захвата поддерживаются через Magewell capture SDK

Особенности обработки видео

Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого

Полный 10-битная обработка видео

Видеосъемка

Масштабирование видео

Видео-де-переплетения

Плетение

Топ из смеси и низа

Только верхнее поле

Только нижнее поле

Конвертация соотношения видео

Автоматический или ручной выбор входного соотношения сторон

Автоматический или ручной выбор соотношения сторон захвата

Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

Преобразование цветного видео формата

Автоматический или ручной выбор входного цветового формата и диапазона квантования

Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности

Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

Поддержка ограниченного или полного диапазона квантования

Поддержка ограниченного, полного и «расширенного диапазона» насыщенности

Конвертация частоты видео кадра

Видео OSD композиция

Поддержка изображения экранного меню PNG (до 2048x2160)

Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт в системе

Поддержка нескольких карт, подключенных к одной системе

Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F

Дерево устройства системы будет отображать «01: Pro Capture Quad HDMI», когда поворотный переключатель установлен на 1 и так далее

Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Несколько потоков захвата

Неограниченный поток захвата для любого входного канала

Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Ультра низкая поддержка задержки

Задержка 64 видео линий

Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

Аппаратные часы с высоким разрешением 100ns

Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами

Аппаратные часы можно синхронизировать через карты (через SDK)

SG-DMA видеозахвата

~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2,0

~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1,0

Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

Поддержка чипсетов видеоадаптера DirectGMA для AMD

Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

Magewell Capture SDK для легкой интеграции, максимальной гибкости и производительности

Настройки драйвера Windows

Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства

Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

Несколько карт в одной системе можно модернизировать одновременно

Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.

Светодиодный индикатор

Индикаторы состояния указывают рабочее состояние каждого канала:

Медленно пульсирует: без работы

ВКЛ: входной сигнал заблокирован

Выключение: входной сигнал разблокирован

Двойные мигания: сбой памяти или сбой конфигурации FPGA

Форм-фактор

Дополнительный профиль PCIe x4

112,15 мм x 102,92 мм (без кронштейн PCI)

Энергопотребление

Максимальный ток при 12 В: ~ 0,86 A

Максимальный ток при температуре не выше 3,3 V: ~ 0,95 A

Максимальная потребляемая мощность: ~ 15,39 Вт

Рабочая среда

Рабочая температура: от 0 до 40 градусов C

Температура хранения: от-20 до 70 градусов C

Относительная влажность: от 5% до 90% без конденсации
