Официальный iSmaring новый AVR датчик рН с открытым исходным кодом имитация метра щит

Официальный iSmaring новый AVR датчик рН с открытым исходным кодом имитация метра щит

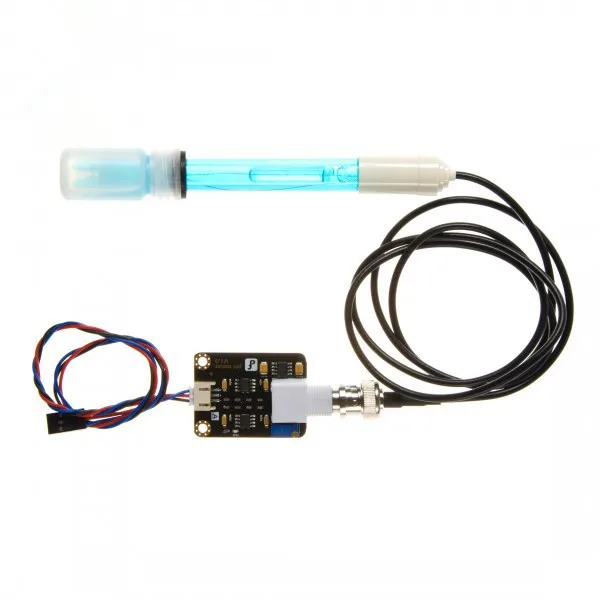

Также за низкую стоимость, удобно использовать ph-метр с открытым исходным кодом и беспокоиться? Мы запустили Специально разработанный для Arduinos контроллер моделирования PH метр, имеет характеристики attachmentis простой, удобный и практичный. Бортовой светильник питания, интерфейс BNC andPH2.0. Используйте, получите датчик pH Бортовой интерфейс BNC, встроенный интерфейс PH2.0, подключенный к моделированию контроллера Arduinos, управление программой, вы можете очень удобно измерить pH решения.

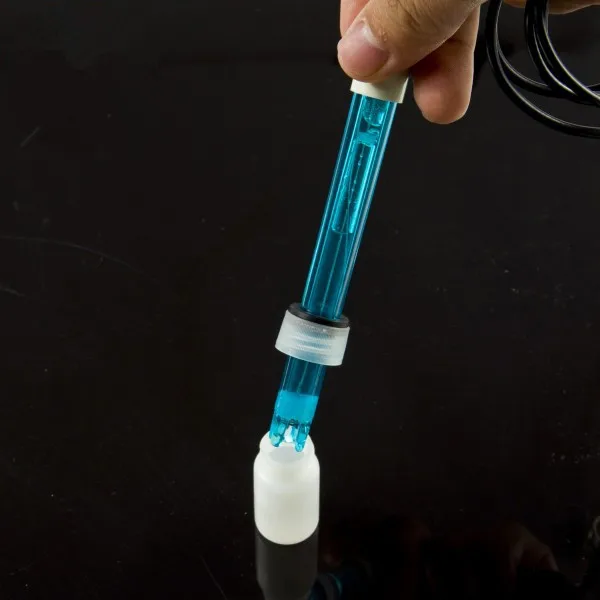

PH электрод-датчик с использованием стеклянного электрода и эталонного электрода для ge чехол не заполненный композитный электрод, измеритель PH используется для измерения ионной активности в водном растворе, значение PHvalue.
Датчик с толстыми черными коробками, закрытыми черными высококачественными резиновыми подушками, компонентами полной защиты, не только красивыми и щедрыми. Прикрепляется к компонентам thecore-ph-электроду вручную для правильного использования удобный user'ssecondary development.

Пожалуйста, используйте внешний импульсный источник питания, чтобы максимально приближать напряжение + 5,00 в, напряжение более точное, чем выше точность.
Электроды в каждой последовательной необходимости использовать стандартный буферный раствор для коррекции, для более правильного результата, температура окружающей среды at25 deg orso, чтобы наиболее известное значение PH было надежным, И его значение PH очень близко к измеренному значению времени. Если вы измеряете образцы кислоты, пожалуйста, используйте буферный раствор pH4.00 для коррекции электрода, если вы измеряете образец щелочным, используйте буферный раствор PH9.18 на электроде. Сегментная калибровка, просто чтобы получить лучшую точность.
PH электрод для измерения pH различных растворов, вам нужно использовать чистую воду, рекомендуется использовать di воду для очистки.

(1) Подключите в соответствии с графическим способом, а именно: электрод подключен к интерфейсной плате ph-метра BNC, И затем используйте кабель для подключения платы pH meter к моделированию Arduinos mastercontroller 0. Для источника питания Arduinos master controller, вы можете видеть, что ph-метр печатной платы синий светильник ярче.
(2) для Arduinos мастер контроллер сжигания образца код.

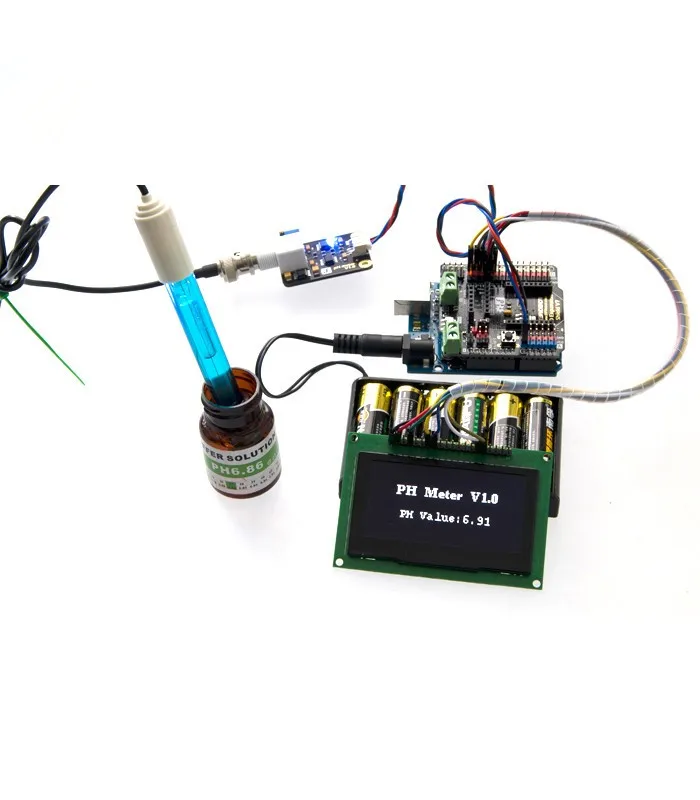

(3) ph-электрод, вставленный в значение pH 7,00 стандартного раствора, или непосредственно короткий BNC интерфейс двух входов, откройте Arduinos IDEserial port monitor, вы можете увидеть печать из значения pH, ошибка notexceed 0,3. Запишите в этот момент значение отпечатанного, а затем comparedс 7,00, разница между офсетными изменением к программе на месте. Для печати из значение рН 6,88, например, разницу в 0,12, находится в thesample программы # определить офсетная печать до 0,00 # определить смещение 0,12.

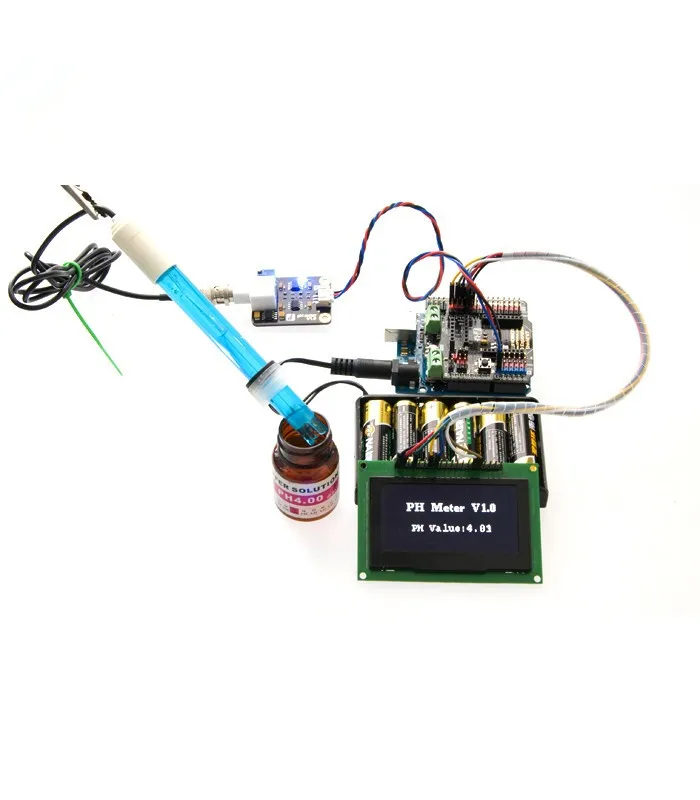

(4) Вставьте рН-электрод в значение рН 4,00 калибровочной жидкости, подождите аминоте позже, потенциометр регулировки усиления, сделайте, насколько это возможно, для распечатки pH стабильного около 4,00. Между тем, калибровка кислоты завершена, вы можете проверить pH кислотного раствора.
Примечание: другие растворы для измерения должны мыть электроды.
(5) зависит от линейной характеристики самого ph-электрода, с помощью вышеуказанной калибровки, может непосредственно измерять pH щелочного раствора, но если вы хотите получить лучшую точность, рекомендует калибровку. Щелочной период калибровки с использованием стандартного раствора рН значение 9,18, а также для регулировки потенциометра, стабильная около 9,18. После калибровки, прямо сейчас вы можете измерить pH щелочного раствора.
Код образца
Загрузите код образца, откройте монитор последовательного порта Arduinos IDE, вы можете увидеть результат.
