С анод. 1 релейный модуль 12 В. Весь путь реле. | Обустройство дома

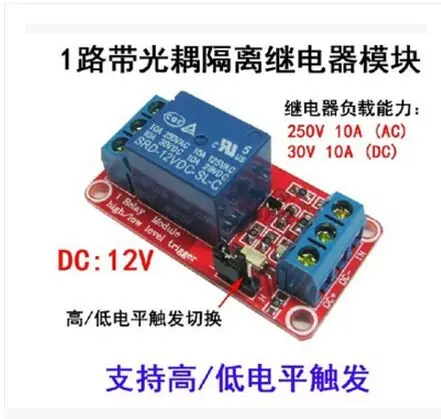

Модуль Описание: 1, модуль использует подлинные высококачественные реле, обычно открытый интерфейс Максимальная нагрузка: AC 250 V/10A, DC 30 V/10A; 2, использование изоляции оптрона чип, способность вождения, производительность и стабильность; ток триггера 5 мА; 3, модуль напряжение: DC 12 V 4, модуль может быть установлен через перемычку высокого или низкого уровня триггера; 5, Отказоустойчивая конструкция, даже если линия управления сломается, реле не будет двигаться; 6, индикатор питания (зеленый), индикатор состояния реле (красный) 7, дизайн интерфейса человека, все интерфейсы могут быть подключены непосредственно через терминал, очень удобно 8, Размер модуля: 50 мм * 26 мм * 18,5 мм (Д * Ш * В) 9, с четырьмя фиксирующий Болт отверстия, отверстия 3,1 мм, расстояние 44,5 мм * 20,5 мм Два модуля интерфейс: 1, DC +: подключите положительный полюс мощности (12 В в соответствии с требованиями реле) 2, DC-: Затем отрицательный источник питания 3, в: может быть высокое или низкое реле управления Релейный выход: 1, нет: реле нормально открытый интерфейс, реле тянет до открытия, после короткого замыкания с COM 2, COM: релейный общий интерфейс 3, NC: Нормально закрытый релейный интерфейс, реле до короткого замыкания с COM, потяните после заполнения Высокое и пусковое устройство Выберите: 1. перемычка и низкая короткая, когда низкий уровень триггера; 2. джемпер и высокая короткая, когда высокая для триггера.
