Magewell Pro Capture Dual DVI 1 канал DVI capture card Поддержка Win7/8/8.1 Linux несколько карт в системе

Поддерживаемая ОС

Windows 7/8/8.1/2008/2008 R2/2012 (x86 & x64)

Linux (исходный код драйвера ядра V4L2 под NDA, поддерживает x86, x64 и arm architecture)

Поддерживаемые APIs

Окна

DirectShow

Направляющие

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

Поддерживаемое программное обеспечение

VLC

VirtualDub

OBS

XSplit

VMix

VidBlaster

Передача данных

Microsoft Media Encoder

Adobe Flash Media Encoder

Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

Входные интерфейсы

DVI-I

DVI 1,0

HDMI 1.4a (через пробой кабель)

VGA (через разъем DVI2VGA)

Компонент (через пробой кабель)

3,5 мм телефонный Джек

Линейный вход

Выходные интерфейсы

PCIe Gen2 x1

Входные характеристики

Автоматическое сканирование источников видеовхода при отсутствии входного сигнала в выбранный в настоящее время источник входного сигнала

Ручной выбор источника видеовхода

Автоматический выбор подключенного (встроенного) источника аудио входного сигнала при изменении источника видео входного сигнала

Ручной выбор источника аудиовхода

Поддержка стандартной перекладины на основе выбора источника видеовхода

Поддержка разрешения входного видео до 2048 × 2048 пикселей

Характеристики VGA и компонентов

12-разрядный АЦП

Поддержка цветовых форматов RGB и YCbCr (YUV)

Поддержка «Seperated Sync», «Composite Sync», «sync-on-green' (SOG), «sync-on-luminance» (SOY)

Поддержка DMT, CEA, CVT, GTF видео таймингов

Входные сигналы с частотой пикселей до 165 МГц оцифрованы с 1:1 выборкой

Входные сигналы с частотой пикселей более 165 МГц могут быть оцифрованы с горизонтальной подвыборкой (в результате некоторые потери качества изображения-официально не поддерживаются)

Автоматическое определение цветовых форматов RGB и YCbCr

Автоматическая или ручная регулировка фазы выборки

Автоматическое горизонтальное выравнивание

Поддержка пользовательских видео таймингов

Поддержка индивидуальных видео разрешений для CVT/GTF таймингов

Особенности HDMI

HDMI приемник 225 МГц

Адаптивный HDMI эквалайзер для кабелей длиной до 30 м

Поддержка заказного EDID

Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames

Полная поддержка колориметрии

Поддержка цветовых глубин 8/10/12 бит

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Поддержка извлечения информации о времени видео

Поддержка извлечения информации о формате 3D

Поддержка извлечения кода времени Sony/Canon DSLR

Форматы вывода видео

Поддержка разрешения выходного изображения до 2048 × 2048 пикселей

Поддержка скорости выходного кадра до 120 кадров в секунду. (Фактическая частота выходного кадра может быть ограничена пропускной способностью PCIe, а при более высоком разрешении изображения-выше 1280 × 1024-пиксельными часами бортового оборудования для обработки видео. Например. Максимальная частота кадров при 1920 × 1080 = ~ 80 кадров в секунду.)

Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12

Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY

Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32

Поддержка для 4:4:4 10-битная форматы: V410, Y410

Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS

Особенности обработки видео

Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого

Полный 10-битная обработка видео

Видеосъемка

Масштабирование видео

Видео-де-переплетения

Волна

Топ из смеси и низа

Только верхнее поле

Только нижнее поле

Конвертация соотношения видео

Автоматический или ручной выбор входного соотношения сторон

Автоматический или ручной выбор коэффициента выхода

Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

· Преобразование цветного видео

Автоматический или ручной выбор входного цветового формата и диапазона квантования

Автоматический или ручной Выбор формата выходного цвета, диапазона квантования и диапазона насыщенности

Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

Поддержка ограниченного или полного диапазона квантования

Поддержка ограниченного, полного и «расширенного диапазона» насыщенности

· Преобразование частоты видео кадра

· Видео OSD состав

Поддержка изображения экранного меню PNG (до 2048 × 2048)

Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт в системе

Поддержка нескольких карт, подключенных к одной системе

Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F

Дерево устройств системы будет отображать «01: Pro Capture AIO», когда поворотный переключатель установлен на 1 и так далее

Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Несколько выходных потоков

Неограниченный выходной поток для любого входного канала

Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Ультра низкая поддержка задержки

Задержка 64 видео линий

Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

Аппаратные часы с высоким разрешением 100ns

Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами

Аппаратные часы можно синхронизировать через карты (через SDK)

SG-DMA видеовыхода

~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2,0

~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1,0

Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

Поддержка чипсетов видеоадаптера DirectGMA для AMD

Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

Pro Capture SDK для DirectShow для легкой интеграции (Windows)

Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Настройки драйвера Windows

Все варианты могут управляться тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства

Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

Несколько карт в одной системе можно модернизировать одновременно

Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Светодиодный индикатор

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

Низкопрофильная дополнительная карта PCIe x1

92,76 мм x 68,88 мм (без кронштейн PCI)

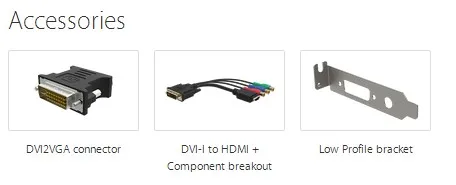

Аксессуары

Разъем DVI2VGA

DVI-I в HDMI + компонентный прорыв

Низкопрофильный кронштейн

Энергопотребление

Максимальный ток при 12 В ~ 0,4 А

Максимальный ток при температуре не выше 3,3 V ~ 0,2 A

Макс потребеление энергии ~ 4,7 W

Рабочая среда

Рабочая температура: от 0 до 40 градусов C

Температура хранения: от-20 до 70 градусов C

Относительная влажность: от 5% до 90% без конденсации
