Hantek 6074BE (Kit I) стандарт оснащен более 80 типов автомобильной функции измерения USB2.0 4 изолированных канала осциллографа

Описание:

Первая Диагностика: вакуум впускного коллектора и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, холостое зажигание выхлопа, пусковое зажигание выхлопа;

Зажигание: Первичное и вторичное;

Сенсор: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки;

Диагностика автобуса: проверка данных CAN Bus, целостность сигнала CAN bus, долгосрочное приобретение CAN bus LH, LIN bus;

Исполнитель: бензин/дизель;

Стартер и схемы зарядки.

Особенности:

Подходит для портативных компьютеров, настольных ПК и подходит для использования на мобильных телефонах и деловых поездок. Поддержка WIN10/ WIN8/WIN7 и т. Д.

USB 2,0 интерфейс подключи и работай, и нет необходимости дополнительного источника питания.

Отличная функция, более 20 видов автоматической функции измерения, функция проверки пропуска/сбоя. Находчивая функция триггера, динамическое отслеживание курсора, запись сигнала и функция воспроизведения.

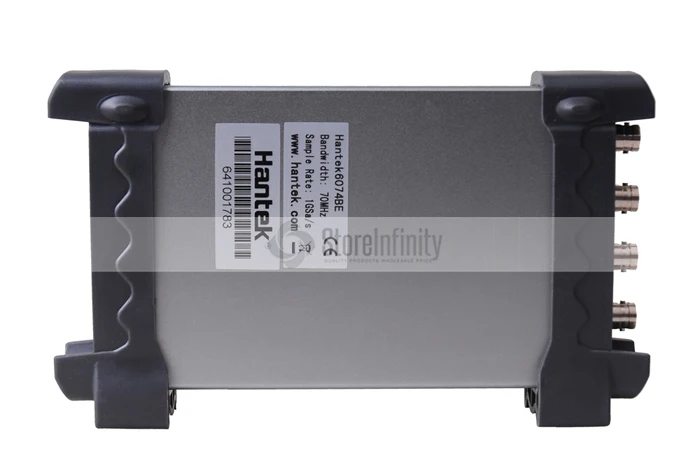

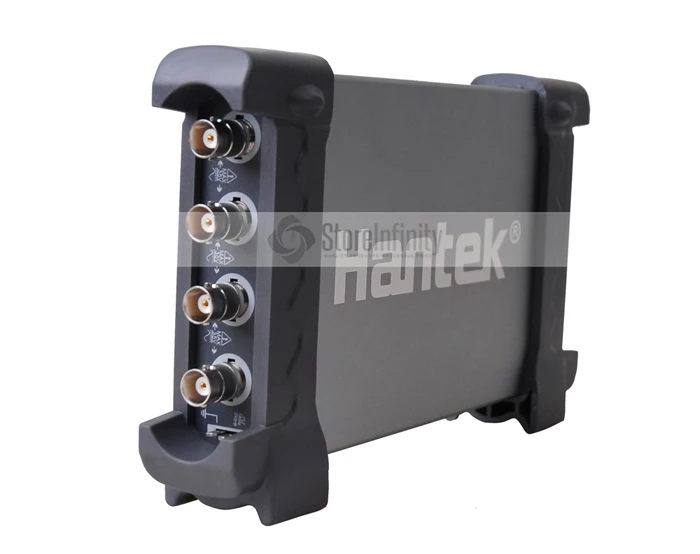

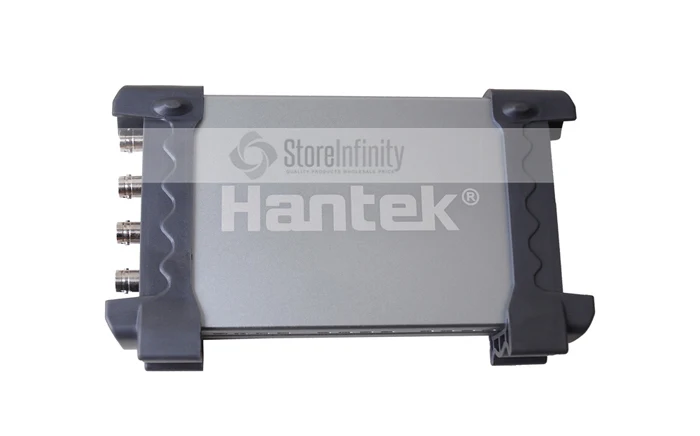

Хороший Механический дизайн с небольшим размером, который легко носить с собой. Внешний чехол изготовлен из анодированного алюминия. Он обладает большой термостойкостью и абразивной стойкостью с красивым внешним видом. Твердость поверхности алюминиевого сплава значительно улучшается.

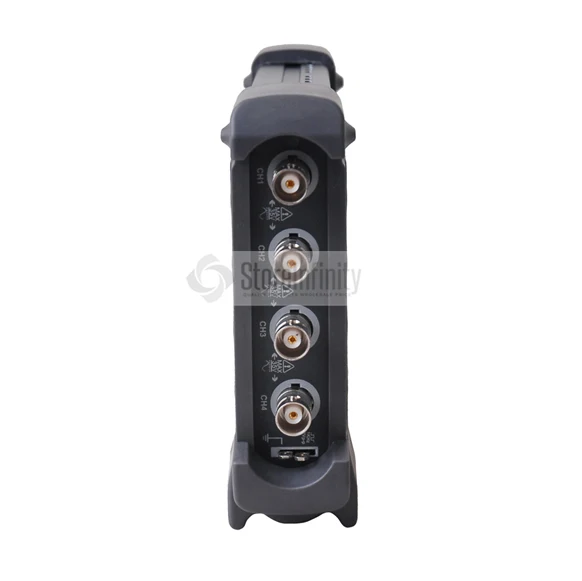

4 изолированных канала осциллографа, 1gsa/s частота дискретизации в реальном времени, 2 мВ-10 В/DIV Высокая Входная чувствительность и большой входной диапазон, 70 МГц высокая полоса пропускания.

Данные формы сигнала могут быть выведены в EXCEL,BMP,JPG.

Усреднение формы волны, последующее свечение, управление легкостью, обратное, добавление, вычитание, размножение, разделение, X-Y дисплей.

БПФ анализатора спектра.

Один компьютер может подключаться к нескольким осциллографам, легко увеличить номер канала.

Предоставление вторичной библиотеки разработки DLL; Предоставление примера разработки Labview \ VB \ VC \ QT.

Технические характеристики:

Модель

Hantek6074BE

Пропускная способность

70 МГц

Автомобильный измерения Функция

Впускной коллектор вакуум и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, холостое зажигание выхлопа, пусковое зажигание выхлопа;

Сенсор: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки;

Проверка данных CAN bus, целостность сигнала CAN bus, долгосрочное приобретение CAN bus LH, LIN bus;

Исполнитель: бензин/дизель;

Стартер и зарядный схемы

Канал

4 CH

Частота выборки в реальном времени

1GSa/s

Объем памяти

64K

Время Основание точность

± 50ppm

Временной диапазон развёртки

2ns/div-1000s/div (1-2-4 последовательности)

Вход сопротивление

1MΩ 25pF

Вход чувствительность

2 мВ/деление--10V/div

Вертикальный Разрешение

8Bit

Вертикальное смещение диапазон

2 мВ ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд
200 мВ ~ 1000 В/div @ x100 зонд; 2 В ~ 10000 в/div @ x1000 зонд

DC усиления точность

± 3%

Пропускная способность

20 МГц

Режим запуска

Edge, Pulse, Video, Alternative

Источник запуска

CH1, CH2, CH3,CH4

Сигналов процесса

+,-, X, ÷,FFT, Invert

Курсоры измерения

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

210 мм * 125 мм * 37 мм

Вес

0,46 кг

Аксессуар

2 пассивных зонда, 2 Зажим Аллигатор линии

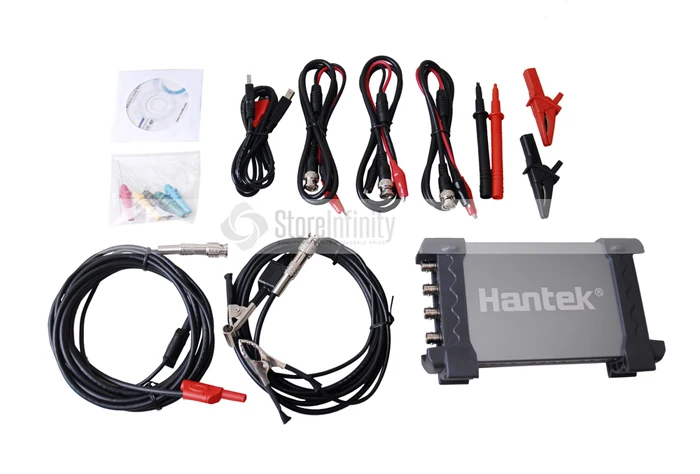

Посылка включает в себя:

1 * Автомобильный диагностический осциллограф

1 * Большой дельфин/Зажим Аллигатор

1 * мультиметр зонд

1 * Автоматическое зажигание высокого давления

1 * автоматический Тестовый Кабель

1 * набор иглоукалываемых зондов

3 * Дельфин/Зажим Аллигатор кабель

1 * USB кабель питания

1 * компакт-диск с программным обеспечением для компьютера с руководством пользователя
