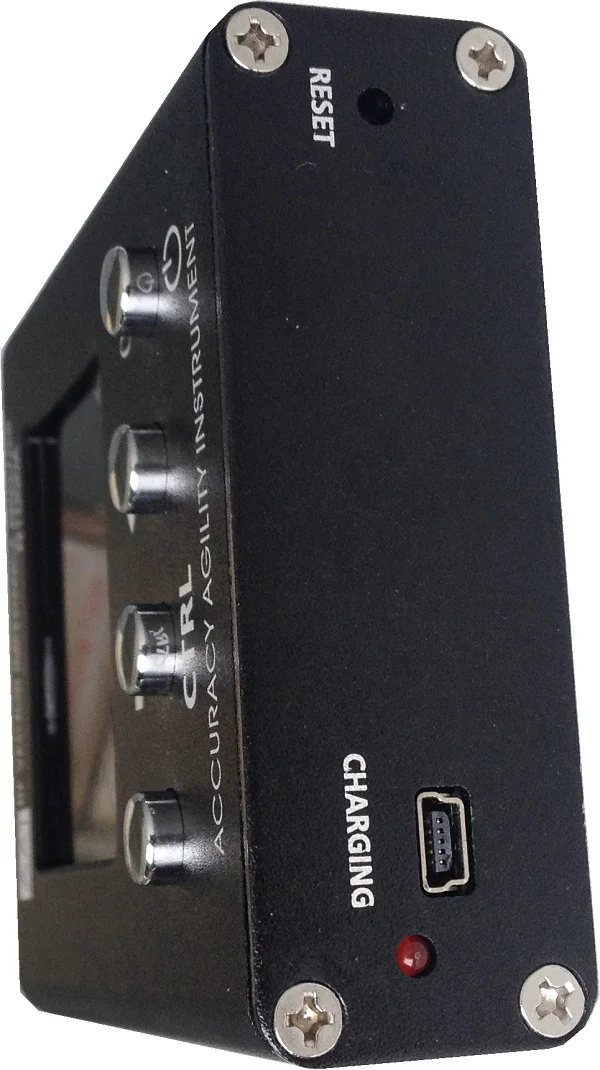

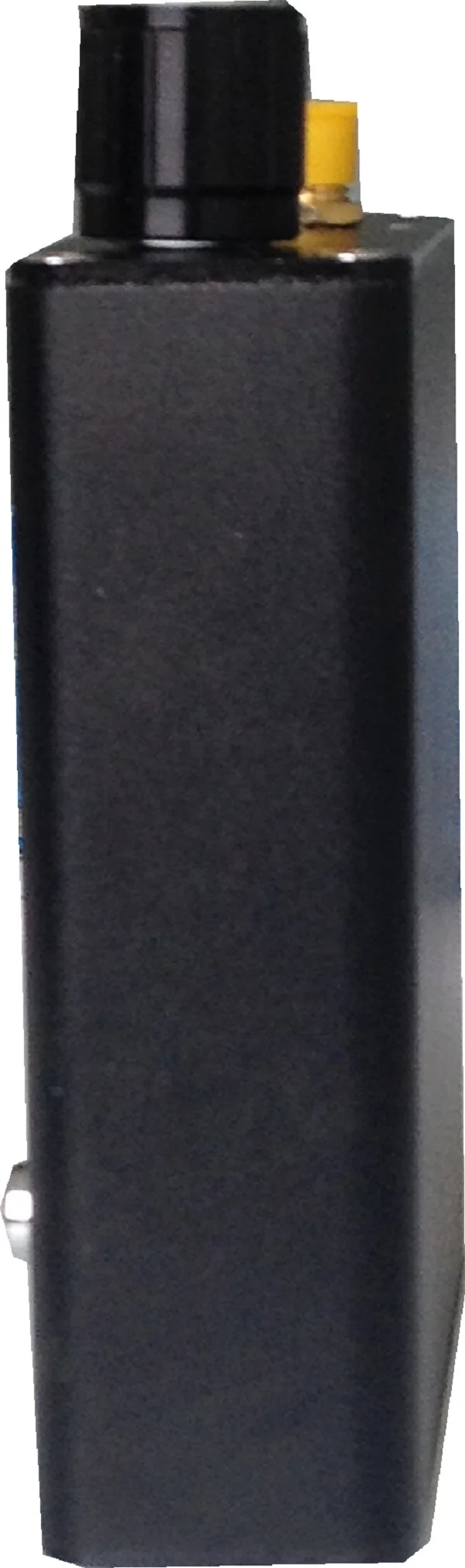

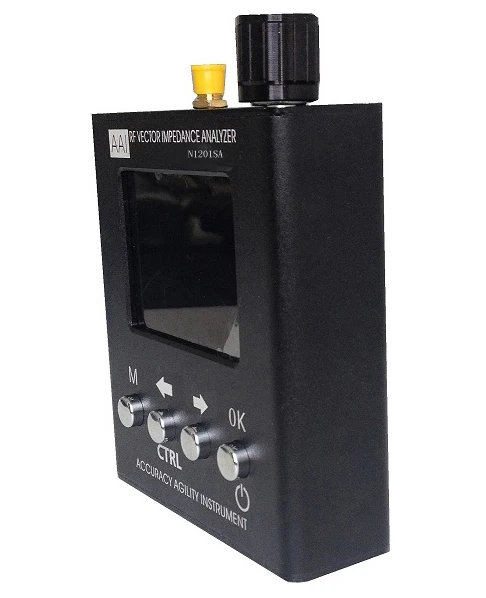

100% подлинный анализатор антенны N1201SA SWR английская версия измеритель стоячей

100% подлинный анализатор антенны N1201SA SWR английская версия измеритель стоячей

Основные технические показатели

N1201SAТехнический индекс

Рабочая частота

140 МГц~ 2700 МГц

Частотный диапазон

1 кГц

Монитор

2,4Разрешение TFT 320 & times; 240 (QVGA)

Емкость батареи:

2000 ма-ч(7.4Wh)

Потребляемая мощность

<1,5 W

Зарядный ток никель-металл

400mA

Разъем для зарядного устройства

USB (Временно в качестве интерфейса зарядки, передача данных не открывается

Автоматическое отключение

Может быть установлен (всегда открытый, от 5 минут до 60 минут)

Параметры измерения

Сопротивление, reactance, стоячая волна, S11

Разрешающая способность

4Бит эффективное соотношение цена/качество

Точность частоты

± 5ppm

Разъем

SMA-K

Диапазон измерений

Импеданс

0,1& Omega; ~ 1000 & Omega; (абсолютное значение сопротивления)

Стоячей волны

1,000~ 65

S11(ДБ)

0dB~ -60dB

Ошибка (измерение одной точки)

Импеданс

<Абсолютное значение и время сопротивления; 3% & plusmn; 0,1 & Omega; (Z менее 200 & Omega; & lt; 1,5 GHz)

Стоячей волны

<Эффективное чтение и время; 10% и plusmn; 0,1

S11
(DB/& DEG;)

0,1 дБ/5° (0 дБ ~-10 дБ)

1 дБ (A)/10° (-10 дБ ~-20 дБ)

5дб/20° (-20 дБ ~-40 дБ)

Направленного действия

<35dB(140 МГц ~ 2 ГГц после калибровки), и lt; 30dB (2 ГГц ~ 2,7 ГГц)

Точек

280

Уровень выходного напряжения

-18dBm

Рабочая температура

0C ~ 40 C

Атмосферное давление

860hPa~ 1060hPa

Только один УФ-диапазон всего сетевого таланта, цена, точность, но и единственный. Измерение импеданса с минимальным разрешением 0,001, соединение может быть очень легко отличить герметичность упругости, не верите? Вы можете попробовать.
Прибор состоит из четырех интерфейсов: измерение одной точки, функция сканирования, Системная информация, калибровка и калибровка
Доступ по умолчанию к интерфейсу измерения одной точки.
Примечание: для удобства пользователя каждая калибровка автоматически изменит параметры калибровки на калибровку пользователя. В то же время для обеспечения целостности калибровки, процесса калибровки, автоматического отключения функции сбоя, то есть для поддержания такой же загрузки.
Загрузка и выключение
Режим выключения удерживайте клавишу CTRL, нажмите клавишу switch machine.
Состояние загрузки, длительное нажатие (2S выше) клавиши переключения, ослабление, инструмент будет выключен
Состояние загрузки, длительное нажатие (2S выше) клавиши переключения, ослабление, инструмент будет выключен
Некоторые предложения по использованию инструмента
1. Для обеспечения точности измерений и калибровки, пожалуйста, предварительно нагревайте прибор не менее 15 минут.
2, пожалуйста, попробуйте использовать лучшее качество радиочастотных кабелей и разъемов.
3, хорошая калибровка кабеля, в следующий раз вам не нужно калибровать и использовать напрямую.
4, точность измерения воздействия на Тестовый Кабель, поэтому рекомендуется в случае возможности, не выбирайте слишком длинный Тестовый Кабель.
5. Измерение и калибровка, пожалуйста, убедитесь, что вокруг нет сильного беспроводного сигнала, чтобы не мешать измерению, результат не является точным.
6. Если измерение сопротивления само по себе не понимает, вы можете обратиться к использованию инструкций и руководств векторного сетевого анализатора. Этот инструмент эквивалентен функции векторного анализа сети с одним портом.
Зарядка
Из-за большого энергопотребления машины, поэтому емкость аккумулятора также больше, конструкция ограничения тока зарядки составляет 400 мА, полная разрядка для зарядки для завершения около 5 часов. Если заряд находится в состоянии загрузки, общее потребление тока около 750ма, поэтому для того, чтобы иметь возможность нормально заряжать, для зарядки Используйте выходную мощность на 1 А больше, чем зарядное устройство для телефона. Недостаточная мощность прибора, пожалуйста, заряжайте его вовремя, чтобы не повредить аккумулятор.
Для хранения и транспортировки
Так как прибор содержит литий-полимерный аккумулятор для хранения, Выключите устройство, когда устройство полностью заряжено. Если не долго, рекомендуется каждую зарядку один раз в 1 год, чтобы не повредить батарею.
Пожалуйста, сделайте хорошую работу для предотвращения и падения упаковки. Содержит аккумулятор, предлагаемый наземный или водный транспорт.
Вопросы, требующие внимания
На 1 меньше времени зарядки аккумулятора, Избегайте длительного времени в состоянии нехватки энергии.

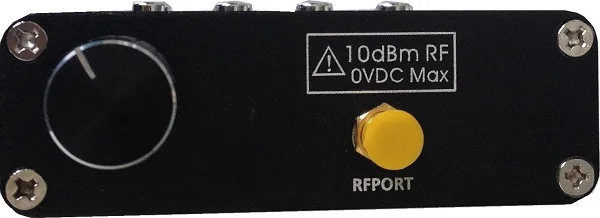

2. Интерфейс RF для SMA-K. Из-за относительно низкой меди, чем другие металлы, пожалуйста, старайтесь быть осторожны, чтобы защитить, избежать падения, повреждения при ударе
Гарантия и техническое обслуживание: этот инструмент предоставляет бесплатную гарантию на один год после продажи оборудования.

140 МГц тест 200 Ом Сопротивление

Рис. 200 Частота развертки ohmic сопротивления

140 МГц тест 8.2pF конденсатор

440 МГц тест 8.2pF конденсатор

940 МГц тест 8.2pF конденсатор

2GHz тест 8.2pF конденсатор
