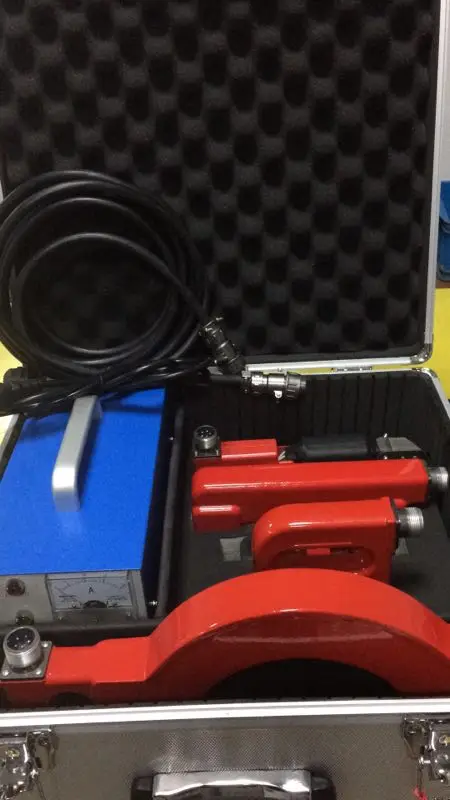

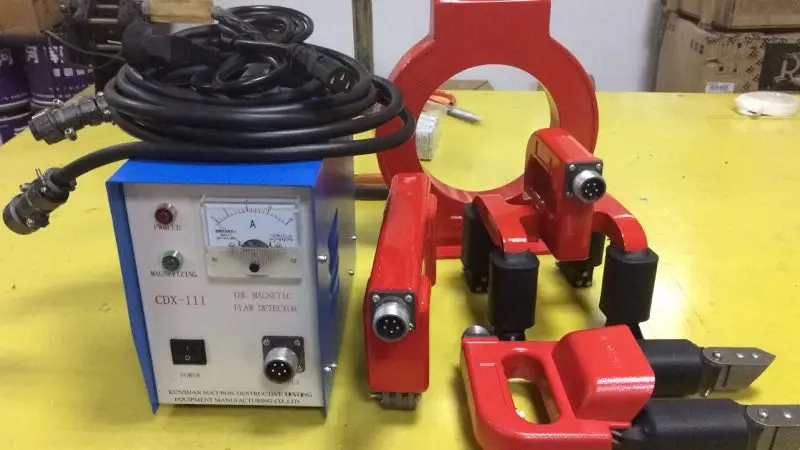

CDX-III портативный многофункциональный ручной магнитный порошковый дефектоскоп/магнитный дефектоскоп

Обзор
CDX - III Магнитный порошковый дефектоскоп-это моя компания, которая поглощает преимущества аналогичных продуктов в стране и за рубежом для проектирования и производства нового типа магнитных частиц устройства обнаружения.Плюс намагниченность метода магнитного поля, инструмент имеет преимущества небольшого объема, вес светильник.Высокая интегральная схема, чтобы сделать устройство с оригинальным несколькими устройствами, все функции, инструмент может соответствовать A, D, E, O four probe.
F выбор режима работы:
Для зонда типа A: также известный как зонд хомута подковы или Зонд сварного шва, головку конического соединения деятельности, с рабочей лампой;Специальная форма поверхности, особенно для сложного контроля формы заготовки. Шаг полюса: 20-160 мм;Подъемная сила Световой поток:> 4,5 кг, DC >18 кг;Вес: 1,8 кг.Воспользуйтесь магнитным датчиком-дефектом хомута в устройстве под названием horseshoe или fillet weld дефектоскоп, детектор с использованием прямых соединений с использованием диапазона.
Для типа D зонд: также известный как электромагнитный хомут зонд, различные активные соединения, намагниченность.Шаг полюса: 60-220 мм, подъемная сила: переменный ток> 5 кг, постоянный ток> 18 кг;Вес: 2,5 кг. Независимое оборудование, изготовленное из этого зонда, называемого электромагнитный детектор-ярмо, детектор с высокой проницаемостью и большой интенсивностью намагничивания и т. д.
Для зонда типа E: также известный как датчик поперечного хомута или вращающийся датчик магнитного поля, но комплексное Композитное Магнитное Обнаружение, колесо для ходьбы и рабочий светильник могут улучшить скорость обнаружения. Полар-флиса расстояние: 110 мм, подъемная сила Световой поток:> 12 кг, вес: 3,0 кг. Независимое использование зонда в устройстве, называемом вращающимся детектором магнитного поля, который использует два перекрестных хомута технологии переключения фаз переменного тока, для производства синтетических вращающихся магнитных полей изменения с течением времени, для комплексной намагниченности соединения.Скорость обнаружения дефектов и высокое качество.
Для зонда типа O: также известный как кольцевой зонд, внутренний диаметр: 150 мм, центральный Магнитный> 1800e. Вес: 2,5 кг. Независимое использование зонда в устройстве, называемом кольцевым детектором, это принцип использования электричества, генерируемого при сильной конструкции катушки магнитного поля, подходит для стержней вала, труб, лезвий, таких как комплексная проверка заготовки или в различных секциях размагничивания.
Во-вторых, технические характеристики
1. Источник питания: 220 В переменного тока + 10% для 50 Гц 5A
2, выход: AC 36 v * 2 15 A, опционально A, D, E, O four probe
, Высокая скорость: 3 или 6 м/мин
4, зонд: температура 60C или меньше
5. Рабочий ритм: рекомендуется длительная непрерывная работа:
Время намагничивания в течение 3 секунд или меньше, время зазора в течение 5 секунд или более
6, вес: 7,0 кг
Три, эксплуатация и техническое обслуживание
Пожалуйста, прочитайте это руководство перед использованием инструмента, понимание структуры инструмента и технических характеристик, проверьте, правильно ли требуется питание и инструмент, соединение, правильная задняя часть может быть осуществлена через источник питания, для первого использования или в течение длительного времени перед повторным использованием, Следует проверить, находится ли прибор в хорошем состоянии.
1. Шаги по эксплуатации
(1) Подключите линию электропитания и устройство, подключенное к розетке, а также хорошее соединение зонда и выходного гнезда.
(2) через инструмент выключатель питания, индикатор питания, схема управления прибором, подключенная в то же время, сервопривод для работы.
(3) чтобы зонд и контактная заготовка были протестированы хорошо, в соответствии с тестом на переключателе, затем заготовка в состоянии намагничивания, рабочие огни.Ослабьте переключатель, затем отключите источник питания основной цепи, заготовку остановите Намагничивание.
(4) чтобы остановить использование, выключите выключатель питания инструмента, отключите источник питания.
2. Устранение неполадок
(1) Включение без инструкций, без работы, плавление, вызванное коротким замыканием или перегрузкой.
(2) Нажмите на выключатель, датчик работает, нет инструкций по работе, светильник поврежден из-за работы.
(3) рабочий индикатор, Намагничивание, зонд не является основной схемой и цепь управления неисправна.
(4) подключен к источнику питания, не в соответствии с намагничением, Намагниченный переключатель цепи управления или двунаправленный Тиристор.
В-четвертых, вопросы, требующие внимания
(1) ритм работы прибора: рекомендуется длительная непрерывная работа:
Между временем намагничивания в течение 3 секунд, или меньше времени до 5 секунд или более.
(2) перед использованием следует проверить, соответствует ли напряжение источника питания требованиям прибора, например, слишком высокое или слишком низкое, может повредить устройство или повлиять на результат тестирования.
(3) при использовании наконечника зонда следует связаться с проверенной хорошей заготовкой, переключателем намагничивания, затем нажмите на эффект намагничивания лучше всего.
(4) несмотря на то, что прибор имеет хорошую светильник перегрузки по току защита от короткого замыкания, но при использовании, по возможности следует оберегать от светильник работы, для того, чтобы сократить ненужные повышение температуры.
(5) прибор может работать непрерывно, если обнаружите какую-либо сильную лихорадку или прекратите использование, чтобы узнать причину перед использованием.
(6) инструменты и аксессуары должны храниться в чистой, сухой, некоррозионной среде.
(7) для ремонта, пожалуйста, обратите внимание на опасность машины.
Намагниченная работа (8) нажмите переключатель, переключатель питания.
(9) корпус инструмента должен быть надежным заземлением.
(10) например, неисправность цепи происходит за пределами ремонта, пожалуйста, отправьте инструмент обратно в наш сервисный центр.
