VAM 9050 P

Вольтамперметр

P VAM 9050 P voltammeter-это новый тип voltammeter, который может измерять

Напряжение, ток, мощность, емкость зарядки и время в то же время, также можно установить над напряжением

Защита, защита от тока, защита от мощности, емкость зарядки

Защита, защита со временем и защита от низкого напряжения. voltammeter принимает два

Верхние и нижние группы светодиодных трубок светодио дный nixie и отображают измеренные данные. Во время использования, он может

Выполните гибкое переключение для отображения различных физических величин. Поэтому,

Voltammeter очень подходит для мониторинга выходного напряжения и тока, а также применим

В таких случаях, как зарядка аккумулятора и разрядка.

1. Основной Функция:

1Двойной дисплей для напряжения и тока, а также наличие для переключения мощности дисплея, зарядки

Емкость и время.

2. Гибкая функция онлайн калибровки, вы можете калибровать напряжение и текущее значение

Самостоятельно.

3 、 4-бит светодио дный nixie, 3-бит измеренные значения и однобитный блок.

4. С функцией включения/выключения, гибким включением или выключением выхода.

5. с избыточным напряжением, низким напряжением, по току, по мощности, по зарядке и со временем

Функции защиты.

2. Технические Индексы

1、 Два провода системы входного напряжения диапазон: В 10 в В ~ 90 в

Три провода системы входного напряжения диапазон: 0 ~ 90 В

2. Выходной ток: 0 ~ 50A

3 、 Дисплей режим: 4-бит светодио дный nixie, 3-бит измеренные значения и однобитный блок

4. Разрешение дисплея: 0,01 В, 0.01A, 0,01 Вт, 0.01AH, 0,01 ч

5. точность напряжения:

6. точность тока:

7. скорость измерения:

± 1% + 2 байта

± 2% + 5 байт

5 раз/s

8. Типы защиты: OCP (защита от перегрузки по току), OAH (защита от зарядки),

OVP (защита от перенапряжения), OPP (защита от перенапряжения),

OFT (сверхурочная защита), LOP (защита от низкого напряжения)

9. диапазон защиты набора: OCP: 0,01 ~ 50A

OAH: 0,01 Ач ~ 999ач

OVP: 0,01 В ~ 99,9 В

OPP: 0,01 Вт ~ 9,99 кВт (P означает W, P означает kW)

Часто: 0,01 h ~ 99,9 h

10 Размер (мм): 79*43*25

21. Установка отверстия (мм): 76,5*39,2

3. В Инструмент Структура И Подключение Режим

Продукт включает в себя две части, инструмент и плата расширения питания. Прибор

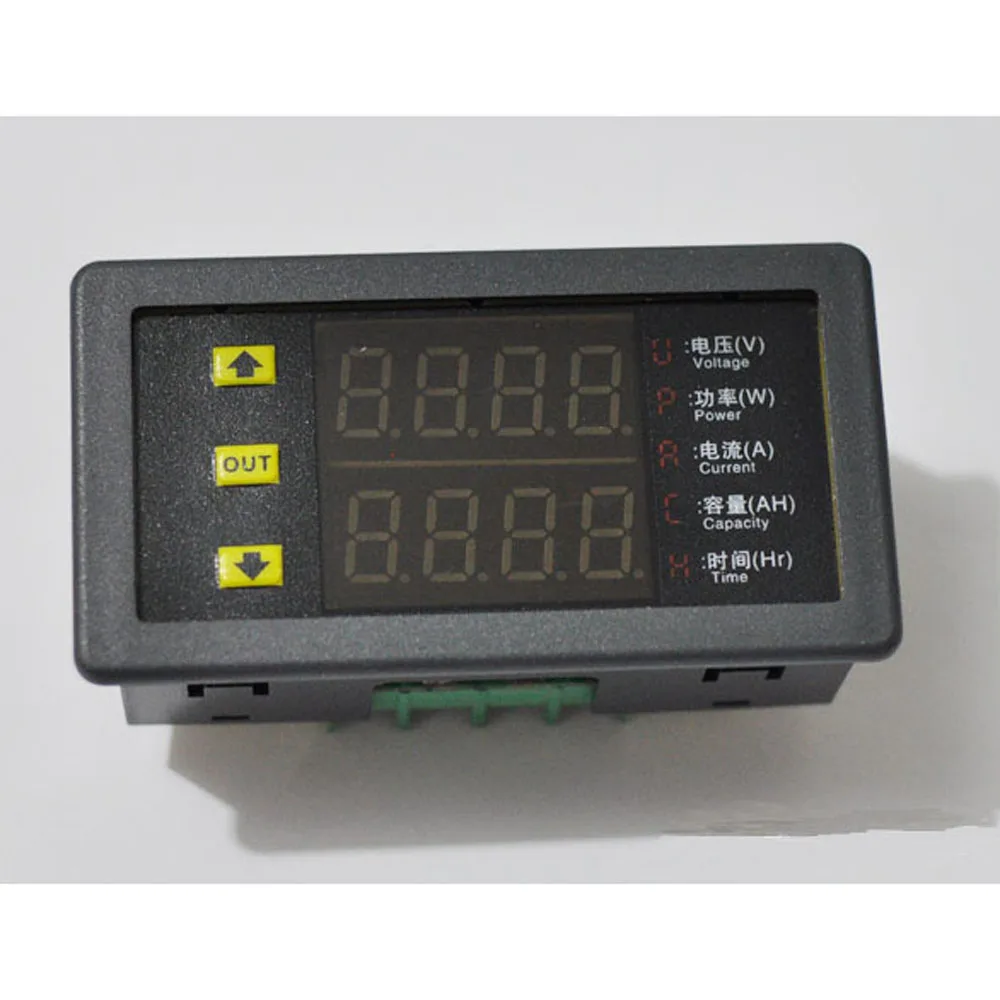

Состоит из трех рабочих кнопок, двойной светодио дный ных трубки nixie и рабочих наконечников,

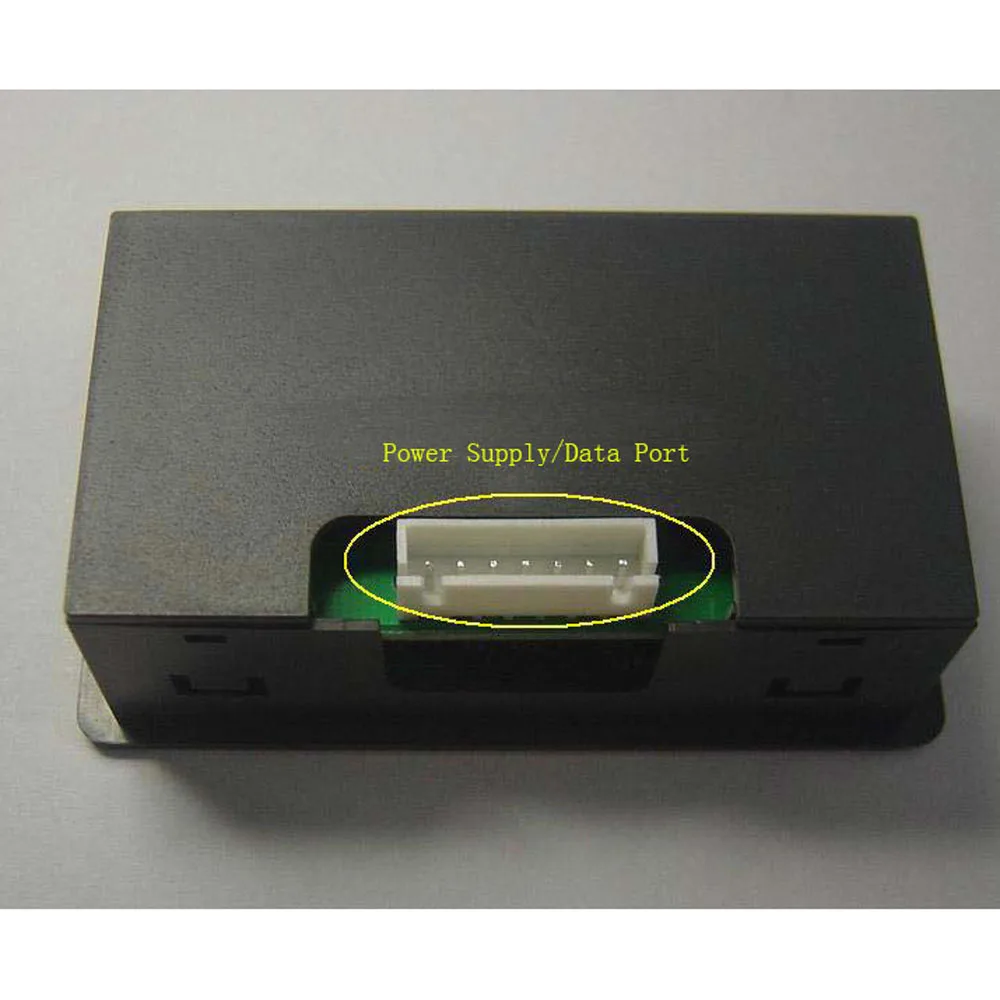

За панелью находится интерфейс питания/передачи данных. мы можем выбрать два провода, три провода системы (без

Реле, с реле), чтобы использовать его.

Два Провод Система Подключение Схема И В Метод:

Схема проводки двух проводов

В соответствии с методом схемы подключения для подключения провода, соединительного инструмента и

Плата расширения питания с 6 P ленточным кабелем, крышка перемычки должна быть подобрана на 2 проводах,

Верхний левый угол платы расширения питания-V +, это V + и положительная нагрузка

Должен быть соединен с положительным полюсом мощности, катод мощности должен быть

Соедините с левым винтом, который фиксируется на плате, катод нагрузки должен быть

Подключите правый винт, Vext и реле без проводки.

Три Провод Система Подключение Схема И В Метод (без Реле):

В соответствии с методом схемы подключения для подключения провода, соединительного инструмента и

Плата расширения питания с 6 P ленточным кабелем, крышка перемычки должна быть подобрана на 2 проводах,

Верхний левый угол платы расширения питания-V +, это V + и положительная нагрузка

Должен быть соединен с положительным полюсом мощности, катод мощности должен быть

Соедините с левым винтом, который фиксируется на плате, катод нагрузки должен быть

Подключение с помощью правого винта, Vext

Нужен внешний источник питания для источника питания,

Инструмент внешних напряжение питания DC12V ~ 60 В.

Три Провод Система Подключение Схема И В Метод (с Реле):

В соответствии с методом схемы подключения для подключения провода, соединительного инструмента и

Плата расширения питания с 6 P ленточным кабелем, крышка перемычки должна быть подобрана на 2 проводах,

Верхний левый угол платы расширения питания-V +, это V + и положительная нагрузка

Должен быть соединен с положительным полюсом мощности, катод мощности должен быть

Соедините с левым винтом, который фиксируется на плате, катод нагрузки должен быть

Подключите правый винт, Vext нужен внешний источник питания для источника питания,

Инструмент внешних напряжение питания DC12V ~ 60 В. реле питания

Напряжение должно соответствовать внешнему напряжению питания.

Описание:Стандартная конфигурация без реле.

1. правильно подключить Входные/выходные провода.

2. Убедитесь, что входное напряжение находится в пределах прибора, после включения питания

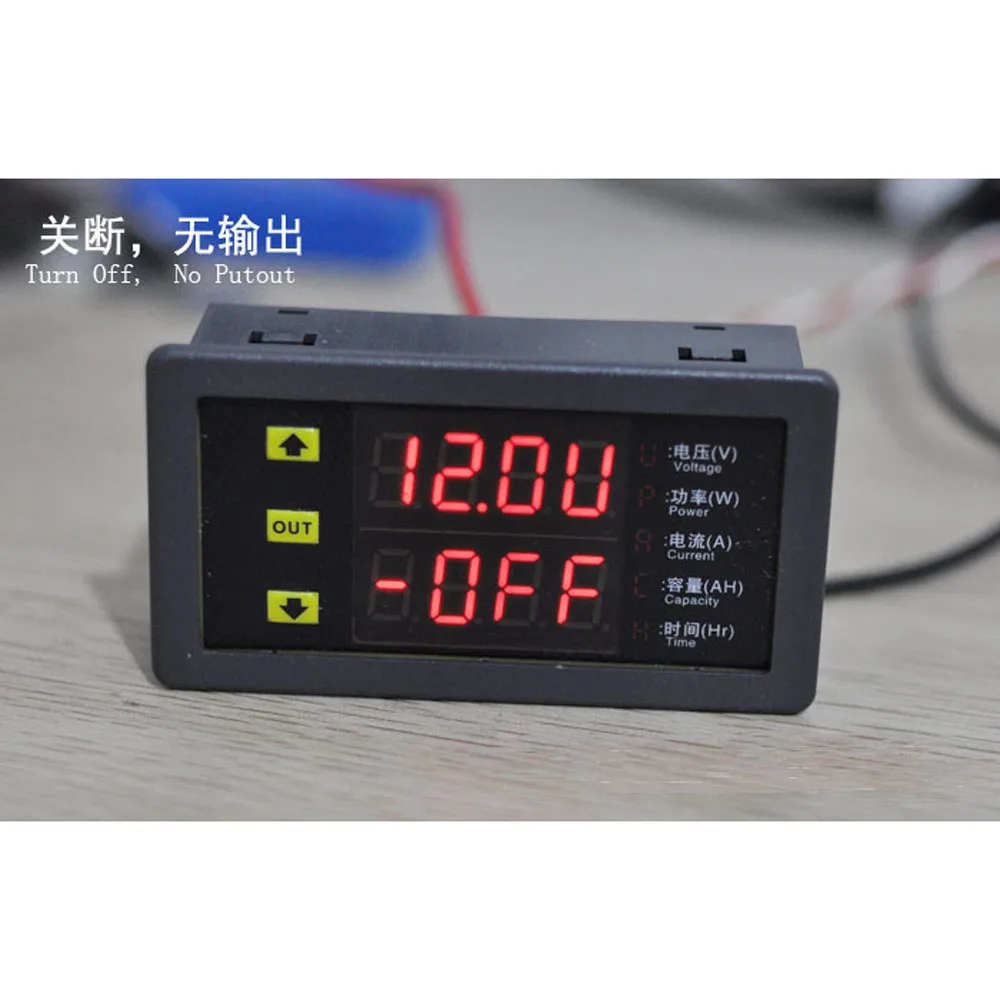

Выше значения напряжения трубки nixie по умолчанию, ниже дисплей трубки nixie-OFF в

По умолчанию означает, что выход выключен, нажмите кнопку <OUT>, выход работает.

3 、 Пресс вНажмите кнопку, чтобы выбрать вышеуказанный дисплей трубки nixie,Кнопку, чтобы выбрать

Ниже nixie трубчатый дисплей, он легко переключается отображать напряжение (В), ток (А), мощность

(P), емкость (C) и время (H).

4. Вы можете ввести режим отладки в следующих условиях:

(1) выход по умолчанию выключен, если вам нужен выход открыт, когда вы открываете машину.

(2) Если вам нужны (OVP) (LoP), (OCP), (OPP), (OAH), (OFT) функции защиты.

(3) когда результат измерения имеет определенные ошибки, необходимо откалибровать.

(4) когда параметры запутаны, необходимо восстановить заводские настройки.

В Метод Из Введите В Отладки Режим :В нормальном состоянии, долго нажмите <OUT> ключ,

Когда верхний ряд цифрового дисплея трубки "0-U", это означает, что он ввел отладку

Режим, короткое нажатие <OUT> ключ снова, верхний ряд Nixie трубки циркулярно изменить

Среди 0-U, 1-C, 2-ES, 3-r, 4-ON, 5-OV, 6-OP, 7-OC, 8-AH, 9-Hr, и 10-

L, указывающий, что введите различные функции настройки.

В Метод Из Бросить В Отладки Режим:В режиме отладки нажмите кнопку <OUT>.

5. Функции режима отладки

(1) "0-U" калибрует значение измерения напряжения, цифровая трубка отображает напряжение

Значение-это значение измерения тока, мы можем выбрать две точки напряжения для калибровки

Напряжение, точка высокого напряжения обычно занимает 32 В в, точка низкого напряжения обычно take12 в,

Граничная стандартная точка высокого и низкого 20 В в, выше 20 В в калибруется высокая точка

Напряжение по умолчанию, менее 20 В в калибрует низкое точечное напряжение по умолчанию, в это время мы

Можно сравнить со стандартным вольтметром, нажмитеКлюч для увеличения измерения напряжения, нажмите

Ключ для уменьшения измерения напряжения, напряжения двух точек взаимно влияют, и

Может соответствовать напряжению, измеренному стандартным вольтметром, через 2-3 раза

Регулирования.

(2) "1-C" калибровать мера значение тока, цифровой трубки отображения текущего

Значение-это текущее значение измерения, мы можем выбрать две точки текущего значения для калибровки

Ток, высокая текущая точка обычно занимает 3 А, низкая текущая точка обычно занимает 0,1 А,

Граница стандартная точка high и low-2A, выше 2A калибрует ток high point

По умолчанию менее 2А калибрует ток низкой точки по умолчанию, в это время мы можем

Сравните со стандартным амперметром, нажмитеКлюч для увеличения текущей меры, нажмите

Ключ к уменьшению текущей меры, тока двух точек взаимно влияют, и

Может соответствовать токам, измеренным стандартным амперметром через 2-3

Раз регулирования.

(3) "2-ES" сохранить параметры, после калибровки напряжения или тока и установка

Параметры защиты, необходимо сохранить параметры, подстраиваясь под «2-ES», nixie tube

По умолчанию отображается «-n-», указывая, что не сохраняют параметры, можно нажать

ИлиНастройте для отображения «-y-», затем нажмите <OUT>, сохранит параметры и автоматически выведет

В режим отладки.

(4) "3-r"-это восстановление заводских настроек, если напряжение и текущее значение путаются или

Хотите немедленно отменить параметры защиты, нажмитеИлиРегулировка для отображения "-y

-", Затем нажмите <OUT> восстановит заводскую настройку.

(5) "4" установлен ли выход открыть или не при запуске, по умолчанию дисплей "-n

-, "Указывая, что не открывается, если вам нужен выход открыт при запуске, нажмитеИлиЧтобы приспособиться к

Дисплей «-y-», затем сохраните параметры.

(6) "5-OV" Защита от напряжения (OVP), если вы устанавливаете значение OVP, когда вход

Напряжение при настройке напряжения, машина автоматически отключит выход, на

В то же время экран отображает тип защиты "OVP", нажмите любую клавишу, чтобы вернуться к нормальному.

(7) "6-OP" Защита от мощности (OPP), если вы устанавливаете значение OPP, когда фактический выход

Мощность над установкой питания, машина автоматически отключает выход, на том же

Когда экран отображает тип защиты «OPP», нажмите любую клавишу, чтобы вернуться к нормальному.

(8) 7-"OC" по текущей защите (OCP), если установить значение OCP, когда выходной ток

По настройке тока, машина автоматически отрезает выход, в то же время

На экране отображается тип защиты «OCP», нажмите любую клавишу, чтобы вернуться к нормальному.

(9) 8-"AH" по защите емкости зарядки (OAH), если установлено значение OAH, когда выход

AH над установкой AH, машина автоматически отрежет выход, в то же время

На экране отображается тип защиты «OAH». Особое внимание, стоимость AH-a

Накопительное значение, как только он не будет выводиться снова, в это время вы можете долго нажимать

Чтобы очистить значение электрического количества и значение времени, чтобы убедиться, что электрическое количество может быть выходным

Снова.

(10) "9-Hr" Защита от времени (OFT), если установить значение OFT, когда выходное время над

Установив время, машина автоматически отключит выход, в то же время экран

Тип защиты дисплея-"OFT". Если вам нужно снова выйти, вы можете долго нажимать

Ясно времени.

(11) "10-L" Защита от низкого напряжения (LoP), если вы устанавливаете значение LoP, когда выходное напряжение

Меньше, чем Установочное напряжение, машина автоматически отрежет выход, на том же

Время, тип защиты экрана «LoP», нажмите любую клавишу, чтобы вернуться к нормальному.

Внимание:"5-OV" до "10-L" представляет различные значения Настройки защиты,

По умолчанию равен 0, указывая на то, что не используются функции защиты, ненулевой параметр означает использование

Функция защиты, после установки параметров, ее нужно сохранить в "2-ES".

Если инструмент был установлен функция защиты, вы хотите немедленно вернуться

Чтобы нормально, вы можете долго нажиматьКнопка в обычном режиме.

5. Объявления

1. Не переживайте напряжение и Диапазон тока прибора, или он повредит

Инструмент.

2. обратите внимание на положительную и отрицательную полярность

Доставка Список:

1. vam9050p вольтамперметр 1

2. Руководство пользователя (электронный формат PDF) 1
