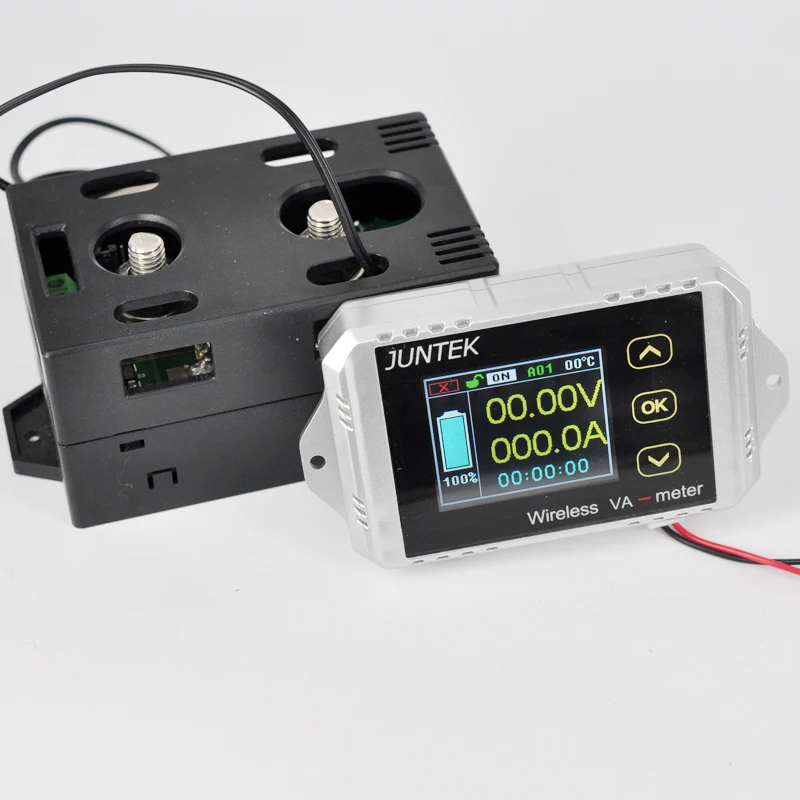

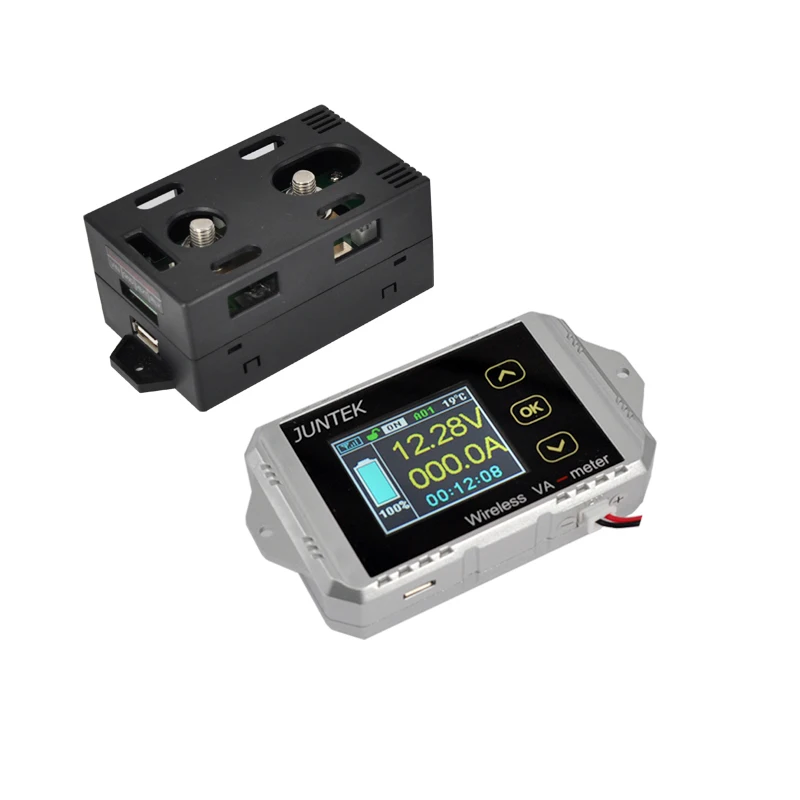

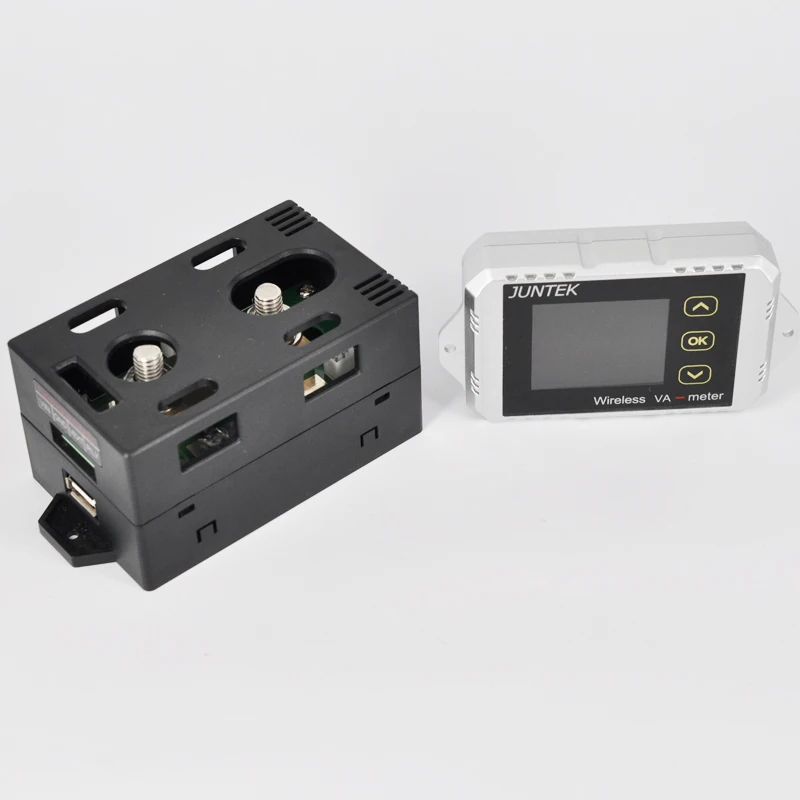

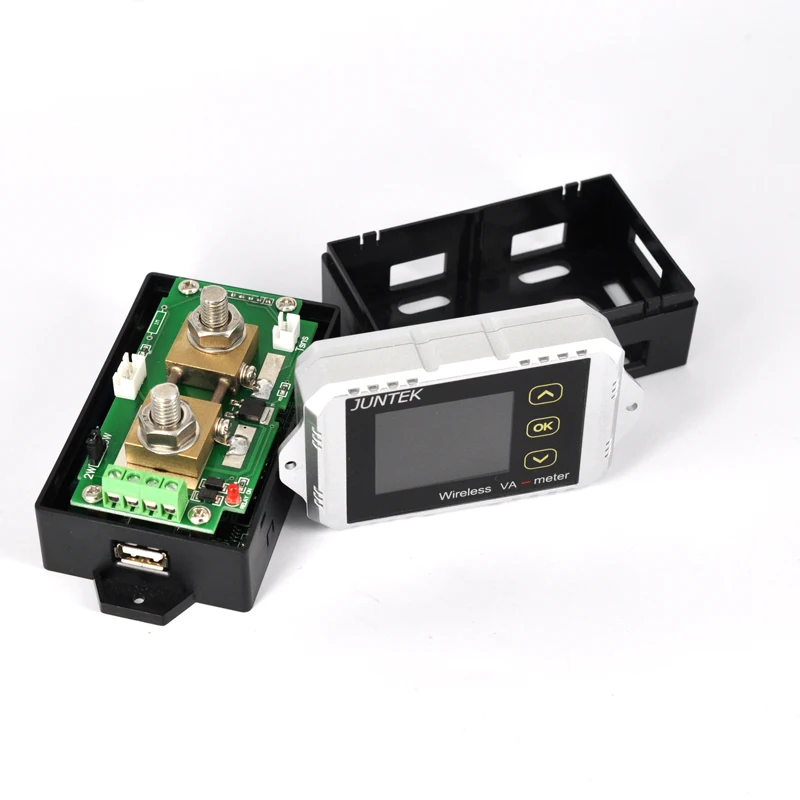

ЖК комбинированный Измеритель постоянного тока 100 в 100А беспроводной измеритель

ЖК комбинированный Измеритель постоянного тока 100 в 100А беспроводной измеритель

Диапазон отображения емкости: 0% ~ 100%

Диапазон измерения мощности: 0 ~ 200 кВт

Разрешение питания: 0,001 Вт

Диапазон измерения Ач: 0 ~ 2000kAH

Разрешение емкости: 0001 Ач

Ватт-час Диапазон измерений: 0 ~ 4000kWH

Точность ватт-часов: 0,001wh

Диапазон измерения времени: 0 ~ 99 дней

Разрешение времени: 1 секунду

Диапазон каналов связи: A ~ Z (26 каналов)

Диапазон каналов связи: 01 ~ 99

Точность напряжения: ± 2% + 3 слова

Точность тока: ± 5% + 10 слов

Частота дискретизации: 5 раз/секунду

Расстояние связи: до 10 метров

Модуль измерения потребеление энергии: около 0,4 W

Дисплей модуль потребеление энергии: 0,5 W

NCP: 0 ~ 300A (отрицательная защита от перегрузки по току)

OCP: 0 ~ 300A (положительная установка защиты от перегрузки по току)

OVP: 0 ~ 100 в (установка защиты от перенапряжения)

LVP: 0 ~ 100 в (Настройка защиты от пониженного напряжения)

Время задержки защиты: 0 ~ 10s

2. Большой интерфейс шрифта:

Основные параметры, такие как напряжение и ток, отображаются в большом интерфейсе шрифта для легкого наблюдения. Через несколько секунд, Главный интерфейс автоматически переключится на крупный шрифт интерфейс дисплея, и время может быть установлен в Системных настройках. Светильник с обратным дисплеем легко увидеть, пожалуйста, прочитайте «инструкции по эксплуатации» для получения подробной информации.

3. Модуль дисплея серии VAT и размер модуля измерения (в мм)

2, модуль дисплея и модуль измерения, схема электропроводки

Инструмент может быть «проводной связью» и «беспроводной связью»

1. Схема подключения питания на дисплее выглядит следующим образом:

Когда Плата дисплея питается отдельно, есть два интерфейса электропитания, которые представляют собой интерфейс электропитания USB 5 В и разъем 2P (8-16 в).

2. Схема проводки модуля измерения выглядит следующим образом:

2. 1, схема проводки ват1030:

Метод проводки слева применим к измерения разрядки аккумулятора и просим Вас принять во внимание тот факт цепи постоянного тока; Метод подключения справа распространяется только на заряд измерения аккумулятора.

2,2, схема проводки ват1050, ват1100, ват1200, ват1300, измерительное напряжение 10-100 в:

Приведенная выше цифра подходит для измерительной цепи ват1050, ват1100, ват1200, ват1300, напряжение 10-100 в; Внимание в настоящее время обратите на перемычку, чтобы получить 2 Вт, левый способ проводки подходит для измерения разряда батареи и измерения цепи постоянного тока; Метод проводки справа подходит только для зарядки аккумулятора.

2,3, схема измерения напряжения ват4300-0-400 В и ват1050, ват1100, ват1200, ват1300, схема измерения напряжения 0-100 в:

Рисунок выше подходит для батарей или цепей, где значения ват4300 0-400 В и ват1050, ват1100, ват1200 и ват1300 до 0-100 в; В настоящее время, обратите внимание, что Соединительная крышка должна быть подключена к 3 Вт, и ей необходимо использовать 10-30 в. Постоянное напряжение обеспечивает питание модуль измерения; Метод подключения слева подходит для измерения разрядки аккумулятора и просим Вас принять во внимание тот факт цепи постоянного тока; метод проводки справа подходит только для зарядки измерения аккумулятора.

2,4, VAT1050, VAT1100, VAT1200, VAT1300 и VAT4300 внешнее реле схема электропроводки;

Метод проводки слева применим к измерения разрядки аккумулятора и просим Вас принять во внимание тот факт цепи постоянного тока; Метод подключения справа распространяется только на заряд измерения аккумулятора.

При выборе реле обратите внимание, что контакт реле может выдержать максимальный ток в цепи, например, ток в тестовом токе 80 А, затем выберите реле, вы должны выбрать контактный ток, который может выдержать реле 100 А, Напряжение питания реле может выбрать 12 В или 24 В, когда реле 12 В выбрано, внешнее напряжение питания должно быть настроено на 12 В, что такое же, как напряжение питания реле.

Глава III инструкции по эксплуатации

1, коммуникационная

Перед операцией, пожалуйста, внимательно проверьте, правильно ли проводка, состояние подключения отображается в верхней части экрана.

2, инструкция по эксплуатации

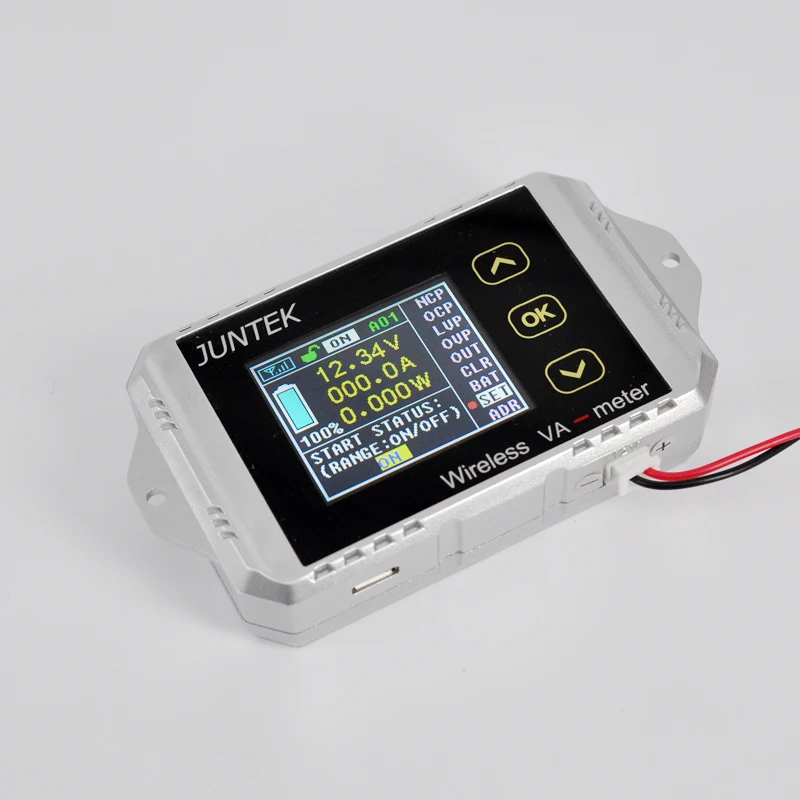

Примечание: Оставьте курсора в положении «ADR» и удерживайте кнопку «вниз» в течение 3 секунд, чтобы переключиться на «LNG».

ГлаваⅣПослепродажное обслуживание

② Проблемы с качеством продукта (не вызванные человеческим состоянием) в течение 30 дней, безотзывная возврат товара

② Компания обещает предоставить пожизненную гарантию на свою продукцию и не берет на себя какие-либо расходы на техническое обслуживание в течение одного года. Это платит только за возврат стоимости доставки. После одного года покупатель несет расходы на возврат товара.

◆Если одно из следующих условий не покрыто гарантией: более трех упаковок ограниченного времени; В противном случае не будет соответствовать требованиям руководства по изделию Или из-за неправильного использования (горения, жидкости или поломки); Разборка и ремонт без разрешения, обновления и т. Д., повлекшие за собой ненормальные функции; Повреждения, вызванные форс-мажором
