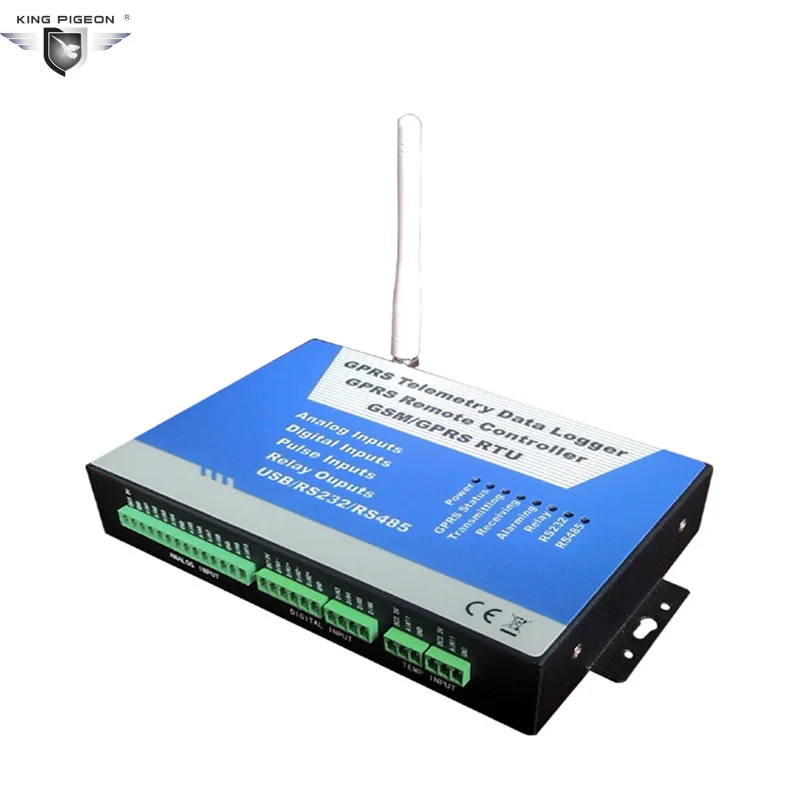

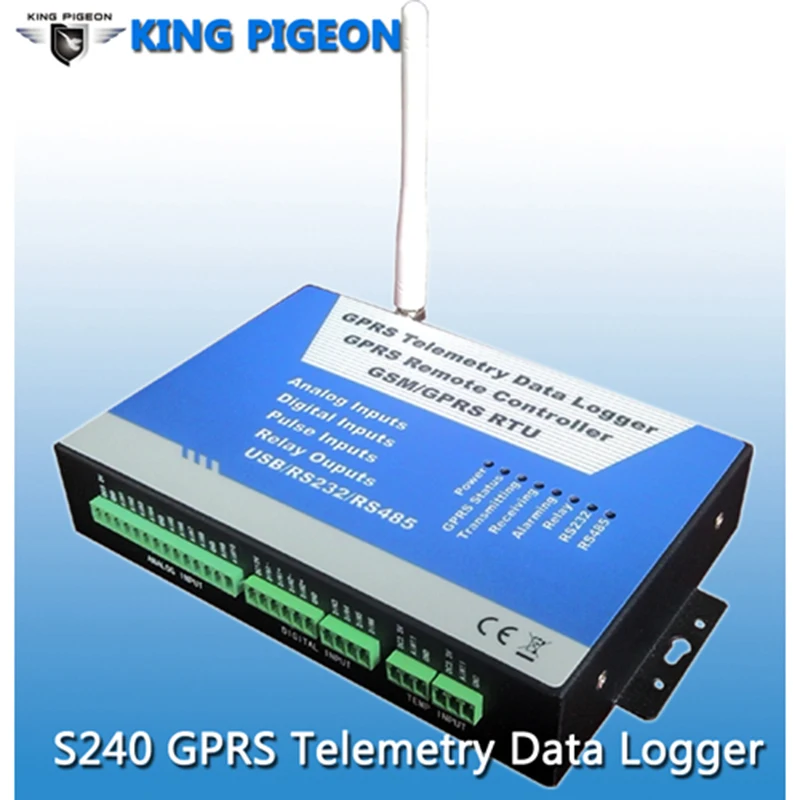

Удаленный сигнал тревоги S240 gsm Беспроводной M2M Дата Logger GPRS контроллер RS485

Удаленный сигнал тревоги S240 gsm Беспроводной M2M Дата Logger GPRS контроллер RS485

Удаленный сигнал тревоги S240 gsm Беспроводной M2M Дата Logger GPRS контроллер

RS485 ТемператураМониторинг Цифровой Реле Системы получать аналоговый

Король Голубь S2XX последовательного GSM/GPRS пульт дистанционного управления оборудованы Siemens MC55i quad-band gsm модуль внутри, чтобы сделать

Это industriaКласса надежности, является низкая стоимость, беспроводной M2M, беспроводной регистратор данных, универсальный GSM GPRS Двигатели для автомобиля который
Может дистанционный пульт выходов,Передачи иПолучить аналоговый, цифровой и счетчик импульсов данных, plc, разнообразие учета оборудования

Для любого устройства, подключенного к Беспроводной gsm GPОбновлений: пользователи могут войти в microthings. co веб-приложение для

Удаленный мониторинг там S200, S220, S240 GPRS регистратор данных удаленно,

Обновлений: пользователи могут загрузить kingview scada демо версии и сопутствующие документы для удаленного мониторинга там

S200,S220, S240 GPRS регистратор данных удаленно, 10 февраля 2015.

Модель Таблица

Модель

Айн

Din

DOUT

Temp.

USB

RS232

RS485

S200

4

2

2

2

1

0

1

S220

6

6

4

2

1

0

1

S240

10

6

4

2

1

0

1

** S200, S220, S240 поддержка обновления прошивки по USB на сайте конечных пользователей, Не нужно вернуть оборудование для нашей фабрики, если вам нужно больше специальные функции или хотите использовать Последняя версия прошивки.

** Пользователь может удаленно контроля в реальном времени GSM GPRS пульт дистанционного управления по GPRS удаленно через ПК конфигуратор.

Король Голубь S2XX серийный GSM GPRS пульт дистанционного управления является универсальным gsm dialer и контроллер, а также gsm

GPRSДистанционное управление иБлок сигнализации. Он обеспечивает мульти цифровой Релейные выходы (120VAC/3A, 24VDC3A,), До 6 цифровых входов

(Оптоизолированный, активный контакт, 3 ~ 24VDC, полностьюИзолированное). Может использоваться как счетчик импульсов входы), 2 входа температуры

Для DS18B20, аналоговый вход (оба 0-20mA и 0-5 В, Разрешение 12 бит),

RS485 Порты и разъёмы (Поддержка modbus rtu протокола, более протоколы могут быть добавлены в соответствии с требованиями приложения),

Reserved RS232 последовательный Порты и разъёмы иUSB порт для настройки и загрузить обновленное микропрограммное обеспечение пользователем на месте.

Это позволяет вам контролировать и управлять тревоги или удаленных станций или оборудования

Или машин по SMS (коротких сообщений Услуги) или gprs. Другой, он может передавать данные из аппарата (Термометр,

Измеритель влажности, электрический счетчик,Расходомер, plc), чтобы пользователь или центра мониторинга по gprs.

Король Голубь S2XX последовательного GSM/GPRS пульт дистанционного управления оборудованы Siemens MC55i quad-band gsm модуль

Внутри, чтобы сделать это промышленного классаНадежность, является низкая стоимость, беспроводной м2 м, Беспроводной регистратор данных, универсальный GSM GPRS

Двигатели для автомобиля который может дистанционного управления выходов, приема и передачи аналоговых,Цифровой и счетчик импульсов данных, plc, разнообразие

Замер оборудования для любого устройства, подключенного к Беспроводной GSM GPRS сети, такие как мобильные телефоны,

Веб-сайты, центр мониторинга, диспетчерской, scada и т. д.

Центр мониторинга или opc сервер или scada или HMI:

GSM GPRS пульт дистанционного управления поддерживает GPRS Связь, это полезно для создания центр мониторинга,

Ичм и scada в надежной и низкая стоимость.

Пользователь может в соответствии с вышеуказанных SMS команды списка и formart создавать специальные мониторинга

Компьютерного центра и opc сервер или других приложений.

Также, мы предоставили kingview scada и его opc сервер пользователям, Это может сэкономить время и затраты на

РеализацияИз различных приложений. От

Scada, пользователь может удаленного мониторинга большое количество удаленного оборудования и интеллектуальные метров.

Все операции являются динамичными.

Больше о scada и как настроить scada пожалуйста, прочитайте scada настройки для GSM GPRS дистанционного

Инструкции контроллера.В этом руководство пользователя, мы представляем базовые знания о центра мониторинга типов

И как их работать.

1. непосредственно к scada Системы

Если пользователи хотят данные Журнала на свое нынешнее scada системы напрямую, Пользователь должен развивать GSM/GPRS драйвер

Затем установить в его нынешнем scadaВ соответствии с нашими протоколов связи.

2. мониторинга scada Системы через сервер opc

Если пользователи хотят данные Журнала на свое нынешнее scada системе через сервер opc, Пользователь должен развивать

GSM/GPRS драйвер затем установить в его нынешнемOpc сервер в соответствии с нашими протоколов связи,

Так что opc клиенты могут обратиться к GSM/GPRS RTU через сервер opc.

3. клиентом настройки центра мониторинга

Если пользователи хотят данные журнала к его настройки центра мониторинга, Пользователь должен развивать GSM/GPRS

Драйвер затем установить в его центр мониторингаПрограммное обеспечение в соответствии с нашей протоколов связи.

4. по мобильному телефону через SMS.

GSM/GPRS RTU может передать отчёты и события по SMS на 1 SMS номер центра и 6 Номера пользователей.

Квад-Siemens MC55i gprs модуль и высокой плотности линия ARM 32-бит MCU внутри;

Ø прямое подключение к сети GSM GPRS;

Ø прозрачный последовательный данных туннелирование с помощью низкая стоимость sms/gprs сети;

Ø удаленной конфигурации по SMS сообщения или GPRS;

Ø загружать данные через GPRS или SMS по расписанию или событие происходит;

Ø поддерживает динамический доменное имя или статический IP-адрес;

Ø поддерживает SMS, gprs UDP и TCP протоколы;

Ø поддерживает modbus rtu протоколов;

Ø 1USB Порты и разъёмы, 1 RS232 последовательный Порты и разъёмы, и 1 RS485 последовательный Порты и разъёмы;

Ø 6 оптоизолированных цифровых входов может быть запрограммированы, чтобы NC/NO/EDGE/уровня типа коммутатором, Пассивный контакт Тип и

Активный контакт (3 ~ 24VDC) тип может

Быть запрограммирован DIP переключателя, DIN1 и DIN2 полностью изолированы. Когда сигнал тревоги происходит может послать сигнал тревоги сообщений

По sms или gprs или авто набратьПредустановленных телефонных номеров;

Ø 6 цифровых входов может использоваться как Пульс Счётчики;

Ø 4 цифровой Релейные выходы могут быть запрограммирован как циферблат для включения/выключения с бесплатным плату связи, сигнал тревоги-связь и

Расписание к действию, также можно отправитьSms для включения/выключения;

Ø 10 аналоговых входов. (Разрешение 12 бит, 0-5 В или 0-20mA);

Ø 2 термометр входы для DS18B20, измеряет температуру от-55 °C до + 125 °C.

Фаренгейту эквивалент-67 °F до + 257 °F, ± 5 °C точность от-10 °C

До + 85 °C, термометр разрешение программируемых от 9 до 12 бит;

Ø 4 Источники питания выходы для внешнего устройства, как термометр или датчиков, 3 с 3.3 В/400mA, другой

С 12VDC/750mA;

Ø поддерживает 1 SMS номер центра и 1 ip-адрес или 1 Динамическая доменное имя;

Ø MTBF (среднее время наработки на отказ) до 2 лет;

Ø удобный ПК программирования Интерфейс, Он может удаленно программы терминалы а также загрузить данные от

Терминалы по sms или gprs, всеТекущее значение или статус терминал может быть дисплей непосредственно,

А также отобразит SMS команда детали пока вы программирования;

Ø Более протоколы могут быть обновлены пользователем через USB Порты и разъёмы с Обновление прошивки;

Ø Мощность питания 9 В до 24 В (рекомендуем 12VDC).

Параметр пункт

Объем справки

DC Мощность питания

Стандартный адаптер: dc 12 В/1.5A объем справки 9-24 В DC

Мощность потребление

В режиме ожидания: 12 В/70mA; Рабочая Макс.: 12 В/300mA

Модуль GPRS

Siemens MC55i

Полосы частот

Quad-диапазона: EGSM 850, EGSM900, GSM 1800, GSM 1900, соответствует фазы gsm 2/2 +

Мощность передачи

Класс 4 (2 Вт) на EGSM 900 и EGSM 850; Класс 1 (1 Вт) В GSM 1800 и GSM 1900

GPRS подключения

GPRS мульти-слот класс 10

Данных GPRS Трансмиссия

GPRS данных нисходящей передачи: макс. 85.6 кбит/с; передача данных восходящей линии связи GPRS: Макс. 42.8 кбит/с.

Стек tcp/ip

TCP, UDP

SIM интерфейс

Поддержка 3 В sim-карты

Внешняя антенна

Подключен через 50 Ом разъем антенны или антенны pad, SMA Телевизионные антенны интерфейс

Последовательные интерфейсы

1 RS-232 Порты и разъёмы, 1 RS485 Порты и разъёмы, 1 usb Порты и разъёмы;

Протоколы

Sms, gprs UDP, TCP, modbus rtu, и больше оборудования протоколы могут быть добавлены в соответствии с требованиями.

Цифровые входы

6 опт муфта (активный контакт 3-24 В); NC/NO/EDGE/уровня типа; активный контакт и пассивный контакт переключателем; может быть использован как Пульс Счётчики;

Аналоговые входы

10 аналоговых входов. Разрешение 12 бит, 0-5 В или 0-20mA;

Термометр входы

2 Порты DS18B20, измеряет температуру от-55 °C до + 125 °C. Фаренгейту эквивалент-67 °F до + 257 °F, ± 5°caccuracy от-10 °C до + 85 °C, термометр Разрешение 12 битов.

Цифровой релейных выхода

4, 120VAC/3A, 24VDC 3A, можно управлять с помощью события, схема, входящий вызов, SMS команды, таймер, интерлок; 2 выхода можно настроить как nc или нет типа;

Источники питания выходы

3 Порты с 3.3VDC/400mA Мощность для внешнего устройства; 1 Порты и разъёмы с 12VDC/750mA Мощность для внешнего устройства;

Внутренняя резервная Батарея

7.2 В 1200 мАч

Работы Температура диапазон

-10-+ 70 °C

Диапазон влажности

Относительная влажность 95% (без конденсации)

Внешние размеры

168 мм * 113 мм * 32.3 мм

Чистая Вес

1000 г

GSM/GPRS RTU 2GX 1

Мощность адаптер питания X 1 (12 В 1.5A 1)

USB кабель для связи X 1

CD (ПК конфигуратор и руководство пользователя) x 1

Gsm Телевизионные антенны X 1
