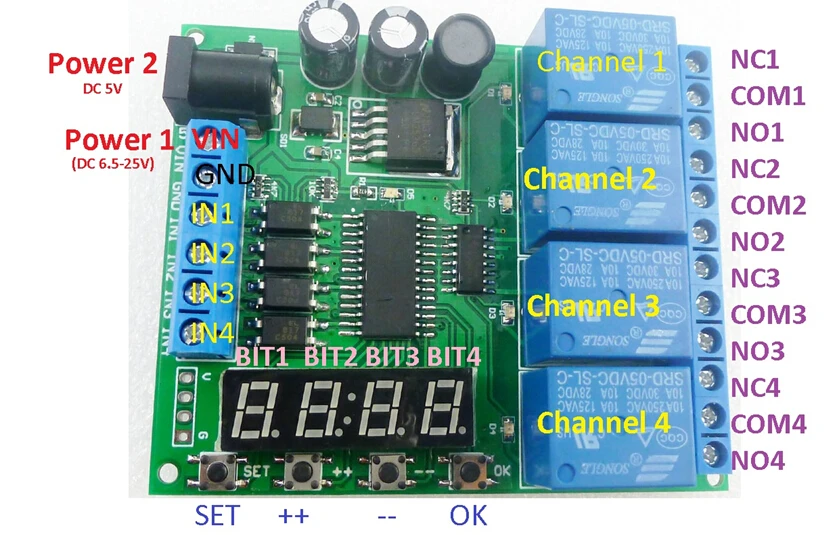

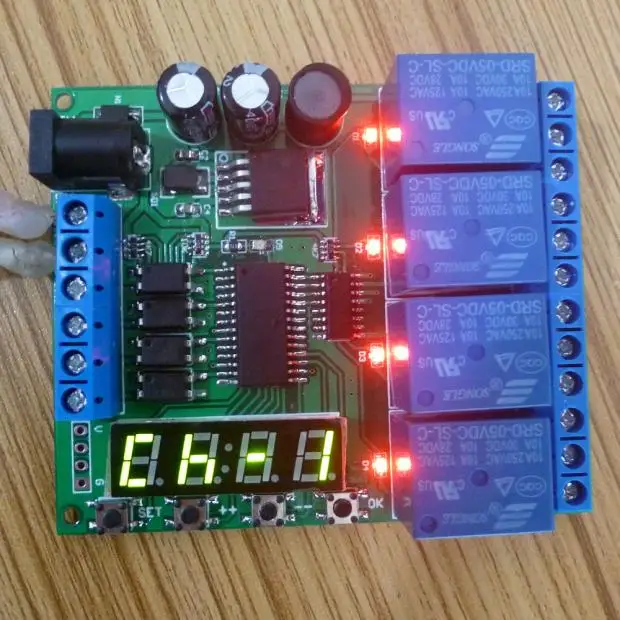

Многофункциональный релейный модуль постоянный ток 12 В 4 канала модуль:

Многофункциональный релейный модуль постоянный ток 12 В 4 канала модуль:

Старт

Конец

Технические характеристики изделия:

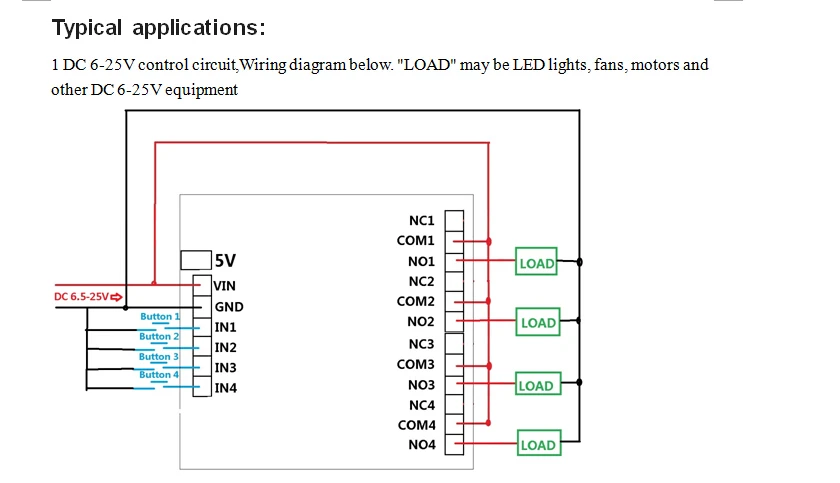

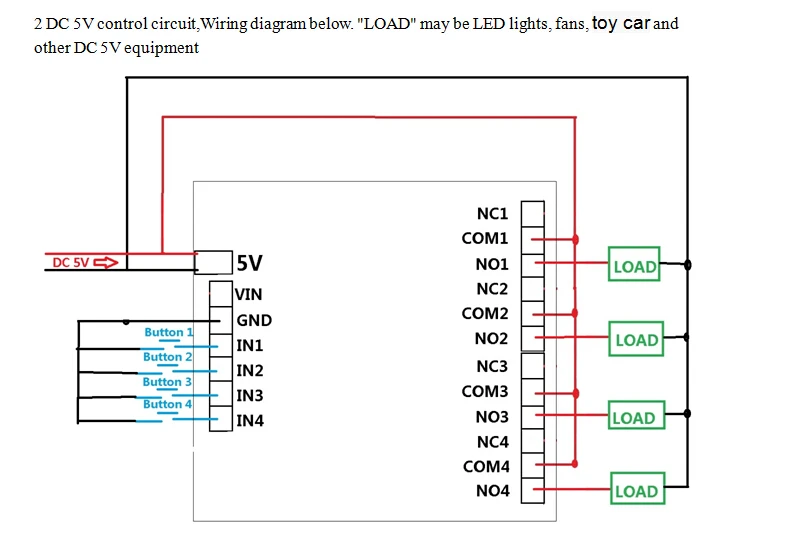

1) Рабочее напряжение: источника питания 1,DC 6,5-алюминиевая крышка, 25В; Источника питания 2,DC 5V

2 рабочих тока (12 В постоянного тока): ток в режиме ожидания (все реле закрыты) 16мА, 1 реле 50мА, 2 реле 82ма, 3 реле открытого 115ма, 4 реле открытого 150мА

3 Размеры: 80x66x20

4 Вес: 75 г

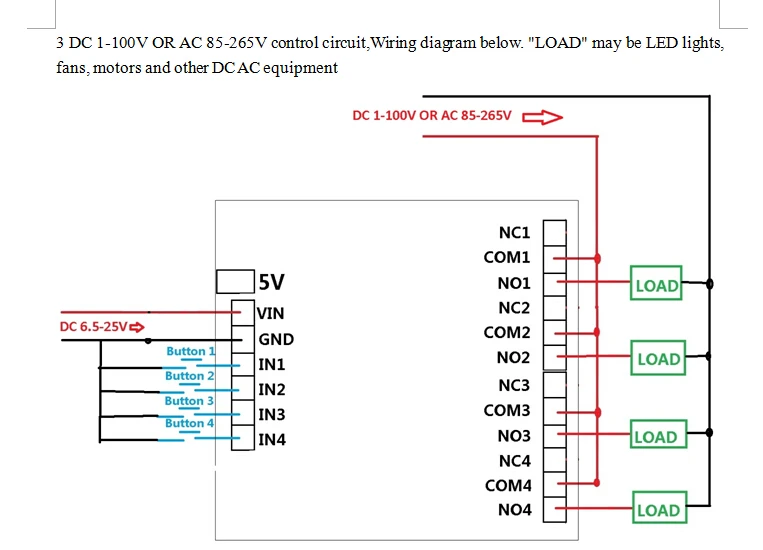

5 реле Максимальная грузоподъемность: постоянный ток 1-100 в/6A; AC 85-265 в/5A

Продукт Особенности:

4-Канальный Релейный, каждого канала независимо срабатывает независимых задержки, не мешать друг с другом.

6 видов функциональных модулей, каждый функциональный модуль имеет три подрежима (без цикла, максимум 99 циклов, всегда цикл).

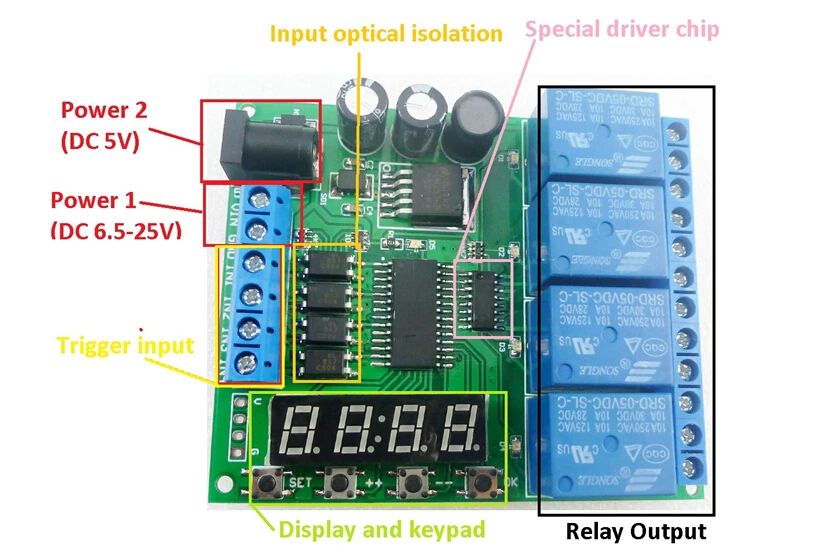

Вход оптической изоляцией.

Мощный анти-обратный диод.

Высокое значение Q SMD электролитические конденсаторы.

Короткое нажатие:Время нажатия кнопки составляет менее 2 секунд;

Длительное нажатие: Включение илиНажмите клавишу время более 2 секунд;

Статус:Рабочий статус, статус установки, статус энергосбережения.

Рабочее состояние:Начните работать после включения питания. Отображает оставшееся время 1 канала, параметры могут быть отображены «Канал выбрать» для установки;

Комплект Состояние:Короткое нажатие клавиши «SET» для ввода статуса «channel Chose». Короткое нажатие кнопки «ок» для выхода из настройки;

Состояние энергосбережения:В этом состоянии цифровые трубки не отображаются, и другие функции работают правильно. Нажмите кнопку «OK» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите еще раз кнопку «OK» в течение 5 секунд или повторно включите, чтобы выйти из режима энергосбережения.

Заводские настройки:Нажмите и удерживайте «+ +» и «--» две кнопки в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка повернется. После перезарядки, будет работать по умолчанию.

Параметры:

1. После включения, оставшееся время канала цифрового дисплея (канал по умолчанию 1).

2. Нажмите кнопку «SET», чтобы войти в интерфейс «channel Chose». На экране «channel Chose» нажмите кнопку «+ +»/«-», чтобы выбрать канал для работы (реле). Нажмите кнопку «OK», чтобы выйти из экрана «channel Chose» и сохранить текущие параметры. Нажмите кнопку «установить» в интерфейс «настройки параметров».

3. В разделе «Параметры» нажмите кнопку «установить», чтобы изменить параметры. Кнопка «+ +»/«-». Нажмите кнопку «OK», чтобы выйти из экрана «Параметры» и сохранить текущие параметры.

Интерфейс «выбор канала»:

Бит 4 Бит 3

BIT 2

BIT-1 шт.

Инструкции

Ch

-

1

Под этим экраном нажмите «SET» для настройки параметров канала 1.

Ch

-

2

Под этим экраном нажмите «SET» для настройки параметров канала 2.

Ch

-

3

Под этим экраном нажмите «SET» для настройки канала 3 параметров.

Ch

-

4

Под этим экраном нажмите «SET» для настройки канала 4 параметров.

Интерфейс «настройки параметров»

Бит 4

(Параметры)

Бит 3

Параметр высокой четкости

2 бита-1 шт.

Заводские параметры

1

-

Режим работы (F)

F0-F5

F0

2

-

Таймер T1: секунд

00-59 секунд

4

3

-

Таймер T1: минут

00-59 минут

0

4

-

Таймер T1: продолжительность рабочего дня

00-99 часов

0

5

-

Таймер T2: секунд

00-59 секунд

4

6

-

Таймер T2: минут

00-59 минут

0

7

-

Таймер T2: продолжительность рабочего дня

00-99 часов

0

8

-

Количество циклов: Nx

00-99

1

Таймер T1 T2 минимальное время единицы является второй, поэтому диапазон времени T1 T2 составляет 99 часов 59 минут 59 секунд.

Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 означает всегда цикл, Nx = 01 означает отсутствие цикла). Таким образом, вы можете установить количество циклов: 1-99 раз или всегда цикл.

Noun решения:

НЕТ: реле, как правило, открытый контакт

COM: реле общего контакта

NC: реле нормально закрытого контакта

Открытие реле: COM connect NO.

Закрытие реле: COM disconnect NO.

Функция режим:

Следующие режимы функции можно настроить на режим цикла. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01 не цикл).

F0:После включения реле закроется. Входной сигнал пуска (IN1/2/3/4), релейный открытый. Время задержки закрытия T1.

F1:После включения питания реле открывается. Пусковой сигнал, реле закрыто. Время задержки открытия T1.

F2:После включения реле закроется. Триггер ввода, время задержки T1 и реле открыть. T2 реле задержки времени закрыто.

F3:После включения реле открывается. Пусковой вход, время задержки T1 и закрытие реле. T2 реле задержки времени открыть.

F4:После включения реле закроется. После задержки T1 и откройте реле. T2 реле задержки времени закрыто.

F5:После включения питания реле открывается. После задержки T1 и выключите реле. T2 реле задержки времени открыть.
