    Описание: Особенности:



Примечание: это «сделай сам», комплект, без Wi-Fi

Руководство на английском языке:Http://www.lxqqfy.com/S-RockMite/S-RockMite%20User%20Manual.pdf

Введение

Это очень малый объем простой 40 метрового диапазона микро-амплитуда мощности телеграф

Приемопередатчик, несмотря на небольшой размер и ограничения приемника постоянного тока, он может работать

Несколько тысяч миль при подключении к хорошей 40 м антенну.

Есть много версий «RockMite», «RockMite SWL», «RockMite PIC»,

«RockMite 51» и «S-RockMite». «S-RockMite» до сих пор является последней версией. "RockMite 51"

И «S-RockMite» разработан компанией «LXQQFY.com». Новый продукт добавляет следующие Новый

Характеристики.

Вертикальное сопротивление изменено на горизонтальное сопротивление.

Это не проводит различия между положительным и отрицательным входом мощности.

Акриловый чехол.

Предоставьте варианты модуля Wi-Fi. Поддержка автоматической кнопки и автоматического передатчика.

Можно подключить телефон, чтобы изменить настройку.

2. Технические характеристики

Источник питания: 9 ~ 13,8 вольт постоянного тока, >1 А (рекомендуется использовать батареи)

Антенна: 50 Ом, 7 МГц, SWR <2,0

Прием: Статический ток 60 мА

Мощность передачи: 5 Вт

Частота: запуск частоты вибрации, 7023 кГц

Принимает частоту локального осциллятора: около

7023-7023 кГц режим работы: CW

Ключ: ручное и автоматическое обнаружение

Автоматическая отправка: ок

Config: мобильный телефон, приложение (Wi-Fi)

Чехол: акриловое волокно

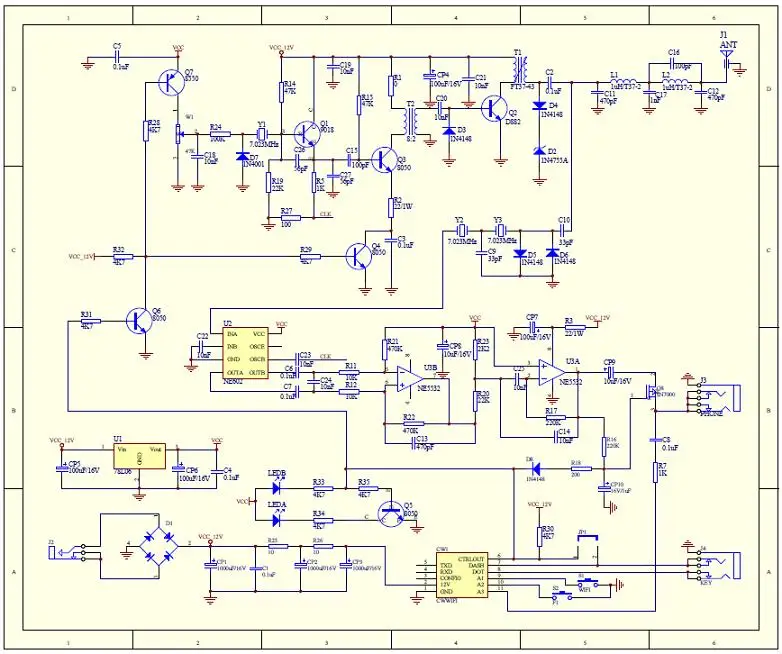

3. Принцип цепи

Базовая схема. Полученная часть является ядром NE602, внутри она включает в себя

Осциллирующая цепь и сбалансированный миксер, антенна в сигнале после 2 кристаллических фильтра, в

Mixer, основной Осциллирующий сигнал отправляется по цепи осцилляции 9018, два сигнала

Через смешивание, прямое преобразование частоты сигнала CW для аудио, выход NE602

Аудио, а затем отправлено в NE5532, чтобы сделать активный фильтр низких частот и усилитель звука, таким образом

О том, что весь процесс приема. Это называется «приемником постоянного тока». 2N7000 трубка с полевым эффектом находится в

Используется для закрытия приема на запуске. В то же время, модуль Wi-Fi генерирует боковую

Звук, который выводится на наушники. Для запуска используется 9018, чтобы сделать осцилляцию

Цепь, затем 8050 увеличивает буфер. 8050 также используется в качестве ключа запуска

Управления, управления схемой трансивера и переключения сигнала. Последний этап состоит из

D882 усилитель класса C, совместимый с трансформатором 1:4, после подключения фильтра LPF

Антенну.

Модуль Wi-Fi опционально. Если вы не используете модуль Wi-Fi, вам нужно короткое замыкание

JP1, затем «S-RockMite» = «RockMite» = обычное радио CW. Если вы используете модуль Wi-Fi,

Вам нужно отсоединить JP1, тогда вы можете использовать мобильный телефон с данными настройки.

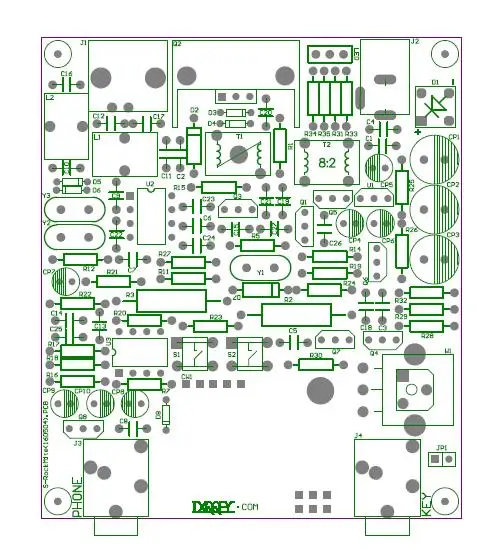

4. Выбор компонентов

9018 увеличение составляет около 130 , D882 увеличение составляет около 200. T1 1:4

Линия электропередачи трансформатор в FT37-43 железа и уровень кислорода в крови-кобальтовые магниты тела (черный) с помощью

0,51 мм краска конверта двойная петля линии в и около шести раз, затем подключение катушки

С головкой и хвостом. T2 является высокочастотный трансформатор в FT37-43 железа и уровень кислорода в крови

Магнитные кольца (черные) с помощью покрытого краской провода 0,51 мм для намотки, основной 8 оборотов,

Вторичный, 2 оборота. L1 L2-это высокочастотный Индуктивный фильтр, который находится в T37-2 на Железном сердечнике

Круговой (красный) с помощью 16 до 0,5 мм эмалированная проволока вокруг.

  Посылка содержание

100% Фирменная Новинка

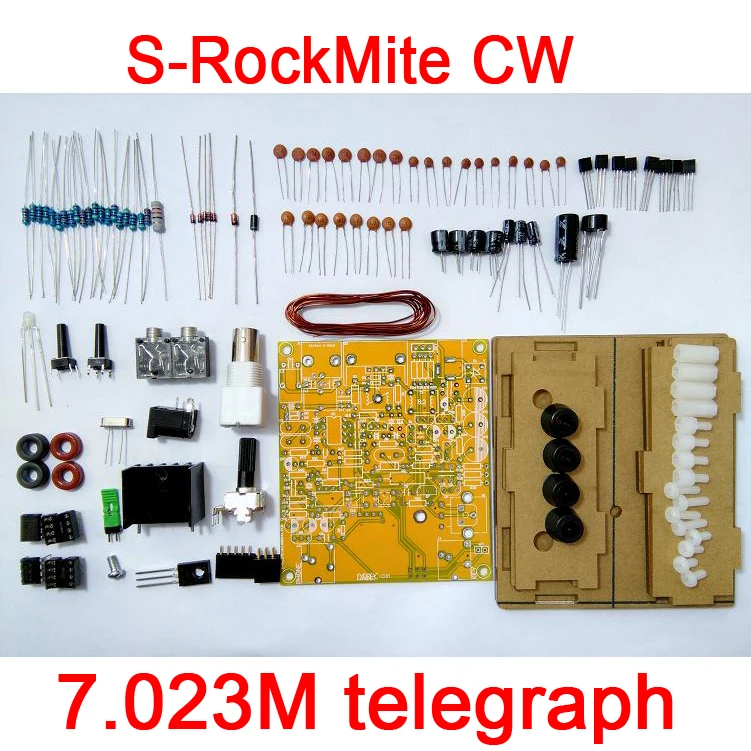

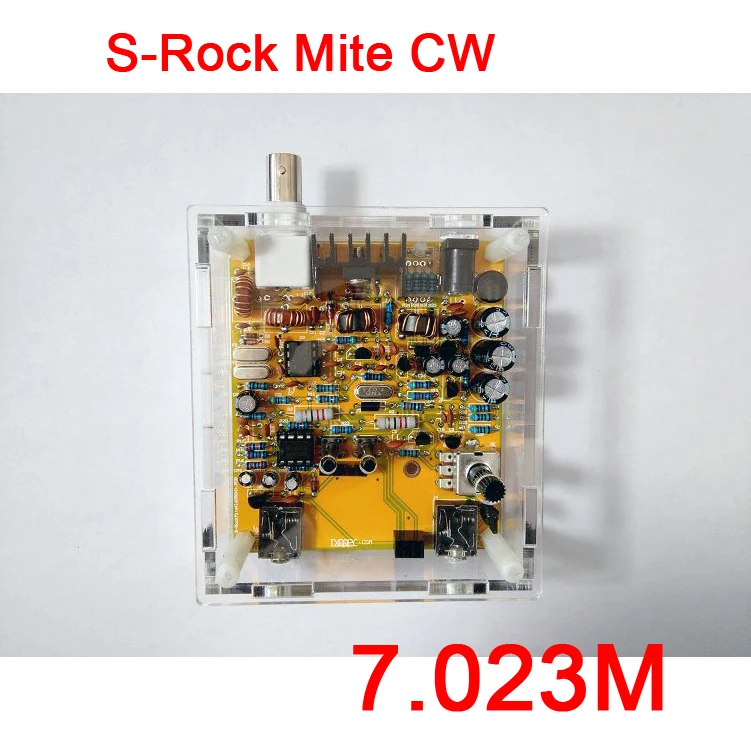

 1xDIY KIT S-Rock Mite приемопередатчик непрерывного действия коротковолновый радиоприемник 7,023 м без Wi-Fi
