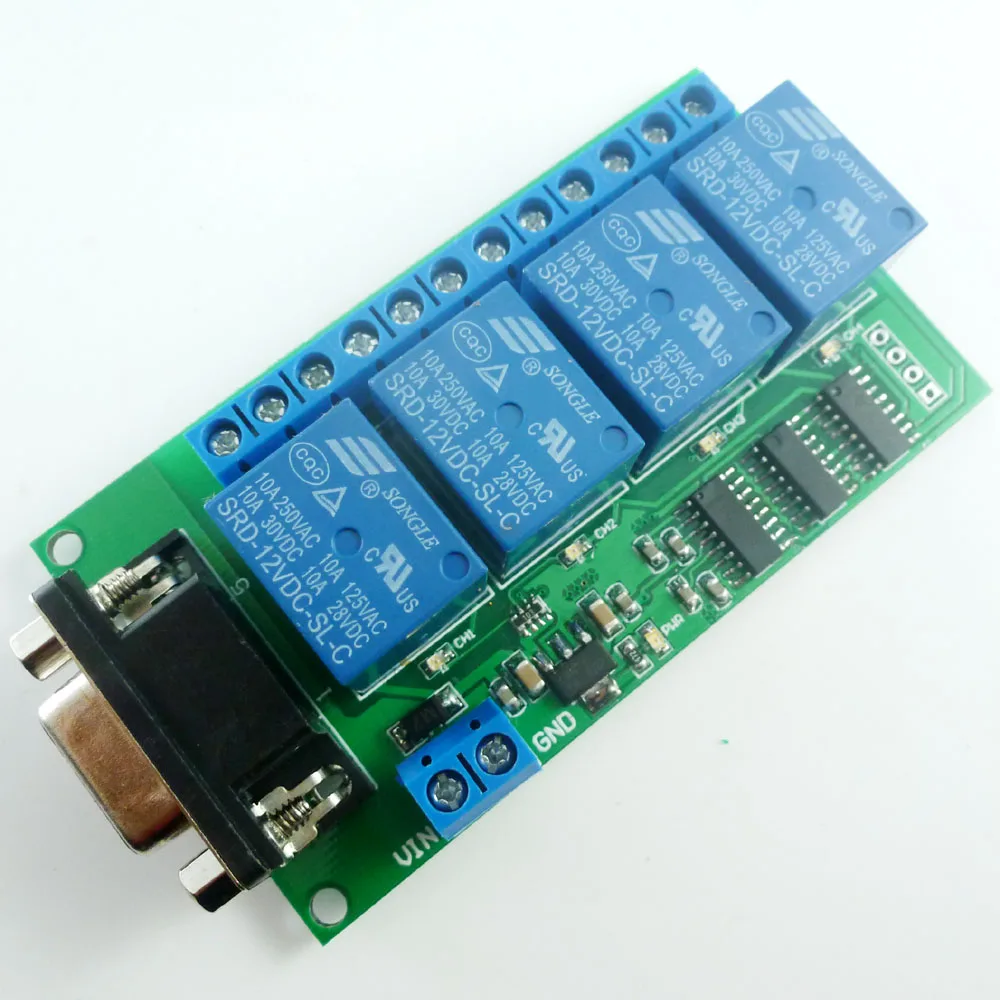

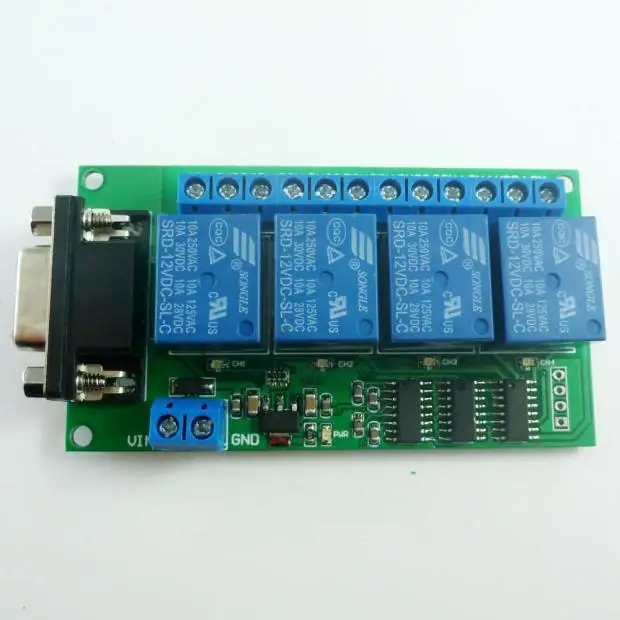

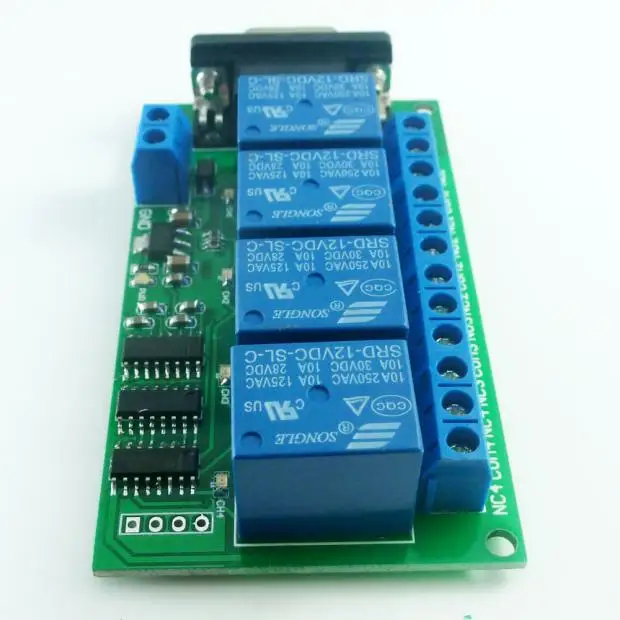

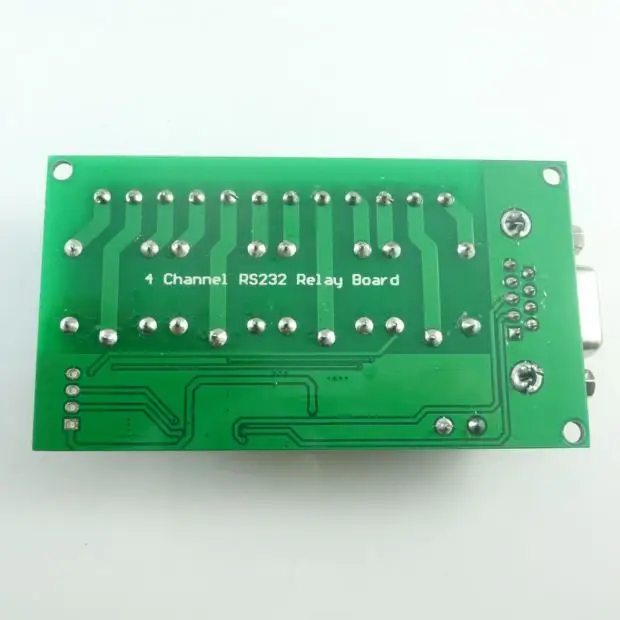

Релейная плата 12 В постоянного тока 4 канала RS232 PC USB UART DB9 дистанционный







    Описание: Особенности:



4-Канальный Релейный модуль;   Мощность Входное напряжение: DC 12V (8,5-13,5 V).   Ток в режиме ожидания (все реле закрыты) 18 мА, 1 реле 50 мА, 2 реле 81ма, 3 реле открытые 110 мА, 4 реле открытые 140 мА   Реле управления последовательными портами ПК RS232;   Индикатор питания: Светодиодный индикатор;   Выходная индикация: релейный выход с светодиодный индикатором, легко увидеть рабочее состояние реле;   Протокол связи: протокол UART, скорость передачи данных 9600kpbs, 8 бит данных, один стоп бит, отсутствие паритета. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных.   Скорость передачи данных 9600 кбит/с, 8 бит данных, один стоп бит, нет четности. Каждая рамка данных содержит восемь байт.   Размер: 90 мм * 47 мм * 19 мм   Вес: 62 г         Загрузить информацию по следующей ссылке       1 Управление команды:    1. Состояние чтения (чтение satus реле (вкл/выкл)    55 56 00 00 00 00 00 AB    2. Открыть реле (выполните эту команду, открыть реле, COM подключить к NO)    Канал 1 : 55 56 00 00 00 01 01 AD   Канал 2 : 55 56 00 00 00 01 02 AE   Канал 3 : 55 56 00 00 00 03 01 AF   4 канала: 55 56 00 00 00 04 01 B0   3. Закрыть реле (выполните эту команду, закройте реле, отключите COM, и COM Подключите к NC)   Канал 1 : 55 56 00 00 00 01 02 AE   Канал 2 : 55 56 00 00 00 02 02 AF   Канал 3 : 55 56 00 00 00 03 02 B0   4 канала: 55 56 00 00 00 04 02 B1   4. Переключение реле (разворот статуса реле, если COM подключится к NO, эти команды отключат COM к NO и обратят COM к NC и наоборот)   Канал 1 : 55 56 00 00 00 01 03 AF   Канал 2 : 55 56 00 00 00 02 03 B0   Канал 3 : 55 56 00 00 00 03 03 B1   4 канала: 55 56 00 00 00 04 03 B2   5. Мгновенное реле (COM подключение к NO, отключение после 200 мс)   Канал 1 : 55 56 00 00 00 01 04 B0   Канал 2 : 55 56 00 00 00 02 04 B1   Канал 3 : 55 56 00 00 00 03 04 B2   4 канала: 55 56 00 00 00 04 04 B3     6. Реле кирпечей из глины   Канал 1 : 55 56 00 00 00 01 05 B1   Канал 2 : 55 56 00 00 00 02 05 B2   Канал 3 : 55 56 00 00 00 03 05 B3   4 канала: 55 56 00 00 00 04 05 B4         После того, как выдаст команду, будет иметь известность о возврате, 7-й байт известности о возврате означает Сатус realy   2 возврат команды   1. Открыть реле возврата (вернуть эту команду, означает COM подключение к NO)   Канал 1 : 33 3C 00 00 00 01 01 71   Канал 2 : 33 3C 00 00 00 01 02 72   Канал 3 : 33 3C 00 00 00 03 01 73   4 канала: 33 3C 00 00 00 04 01 74     2. Обратное реле закрывает (возврат этой команды означает, что COM отключение нет, и COM подключение к NC)   Канал 1 : 33 3C 00 00 00 01 02 72   Канал 2 : 33 3C 00 00 00 02 02 73   Канал 3 : 33 3C 00 00 00 03 02 74   4 канала: 33 3C 00 00 00 04 02 75                 Применение
Пульт дистанционного управления, система дистанционного измерения;
Беспроводной метр ; Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа;
Система идентификации ;
Сбор данных;
Это бытового прибора ;
Интеллект бытового прибора;

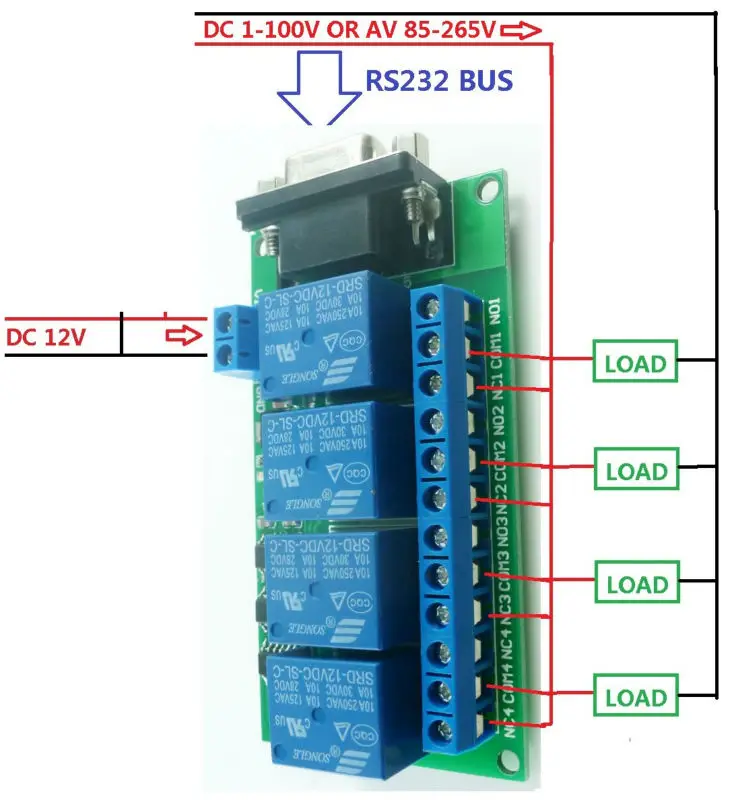

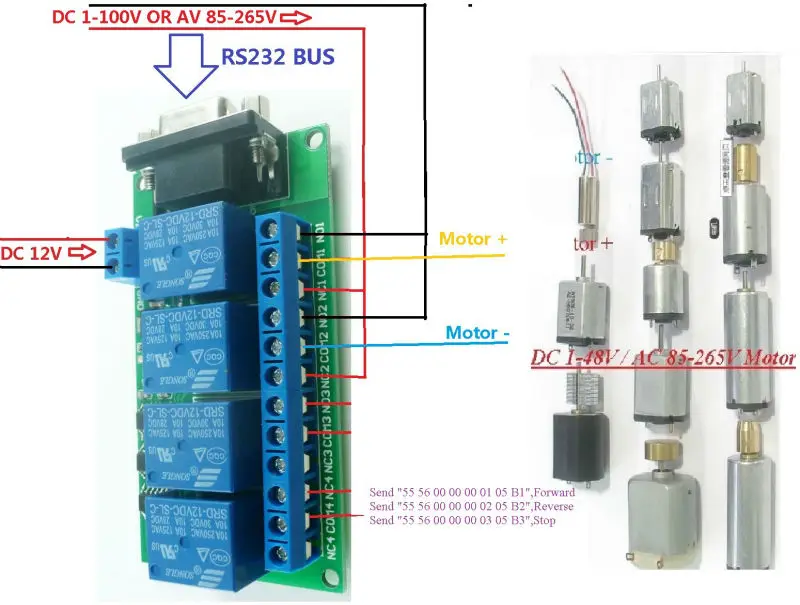

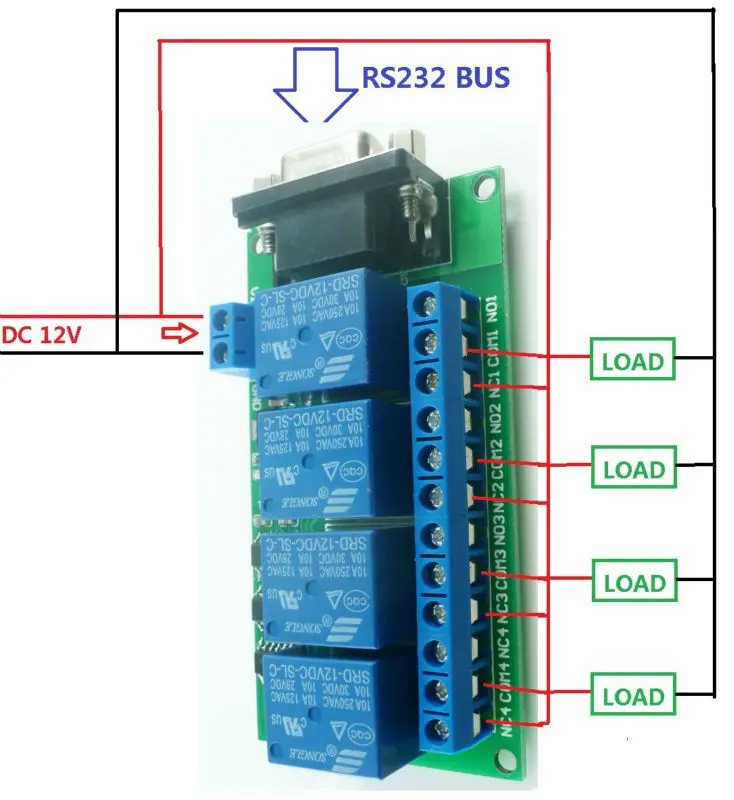

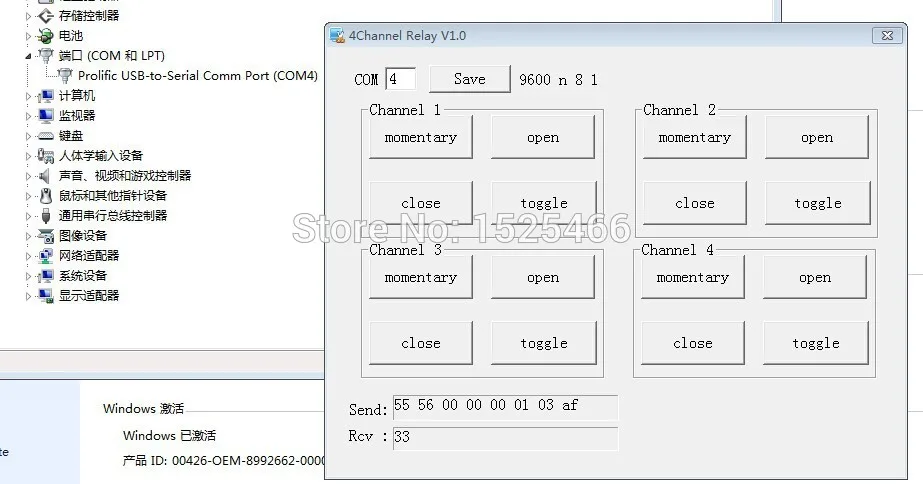

Для системы мониторинга;           Typial Применение:     1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другие DC 12V оборудования         2 цепи управления постоянного тока 1-48 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование     3 DC 1-100V или AC 85-265V схема управления, схема проводки ниже (Примечание: Если не DC 12V нагрузки, нужен другой DC 12V источник питания). "Нагрузка" может быть машинным инструментом, ЧПУ, 3D принтер, светодиодный светильник, вентиляторы, двигатели и другое AC оборудование постоянного тока             Тестовое программное обеспечение: (только поддержка win xp (32/62) win 7 (32/62) Операционная система)



  Посылка содержание

100% Фирменная Новинка

1xDC 12V 4Ch DB9 RS232 релейная плата SCM PC UART пульт дистанционного управления PLC двигатель автомобиля
