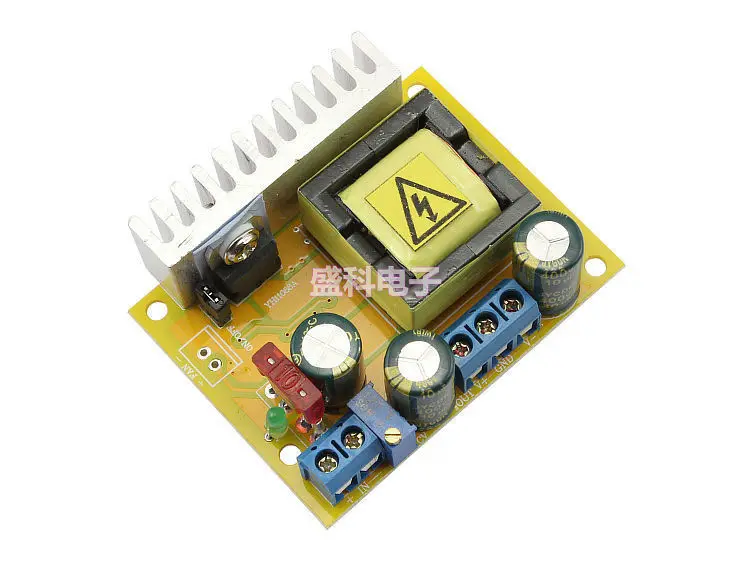

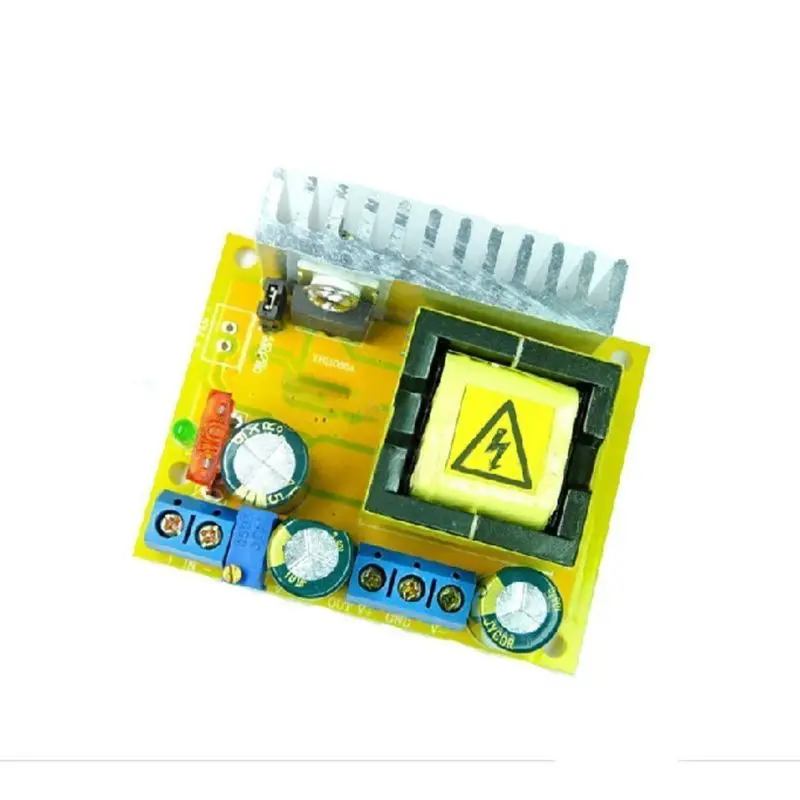

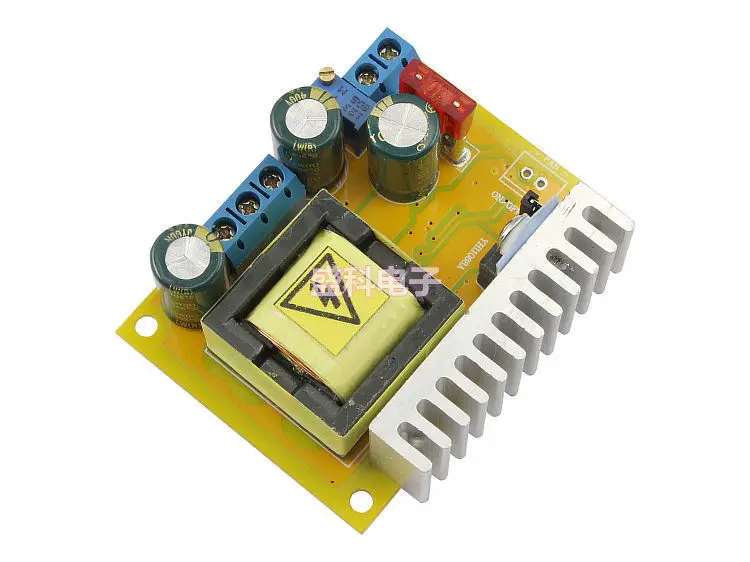

DC-DC Boost преобразователь 8-32 в 12 В +-45 В-390 высоковольтный ZVS конденсатор для зарядки







    Описание: Особенности:




Название модуля: модуль преобразователя высокого напряжения
Свойства модуля: неизолированный Повышающий Модуль

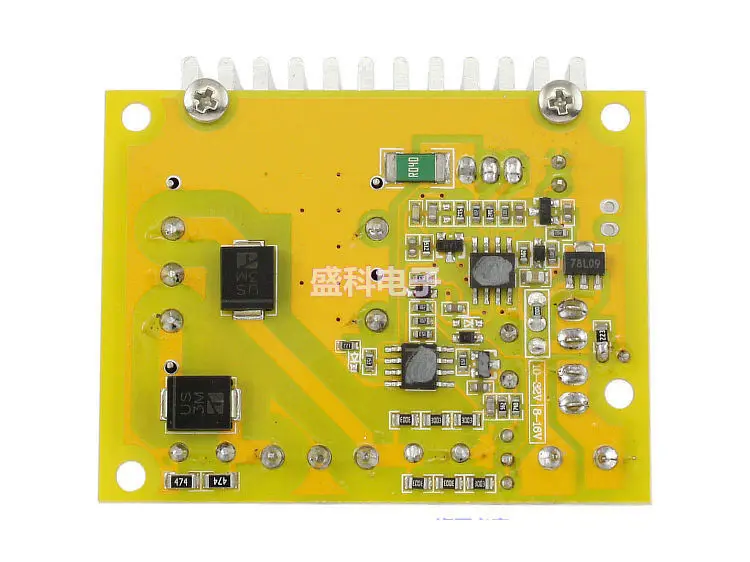

Входное напряжение: выбор диапазона входного напряжения (Перемычка выбирается через заднюю часть печатной платы, настройка по умолчанию 10-32 В вход)
1, 8V-16V вход
2, 10 в-32 В вход
Входной ток: 5А (макс.)
Ток покоя: 15 мА (12 В Шаг до 50 в, чем выше выходное напряжение, тем выше ток)
Выходное напряжение: ± 45-390 в постоянно регулируется (выход по умолчанию ± 50 В. Этот модуль имеет функцию регулятора, после того, как регулируемое выходное напряжение стабильное и неизменное, а не с изменением входного напряжения)
Выходной ток: 0,2a Макс (зависит от входного напряжения и выпадающего напряжения, чем выше выходное напряжение, тем меньше выходной ток)
Выходная мощность: 40 Вт (пик 70 Вт)
Рабочая температура: -40 °C ~ + 85 °C (если температура слишком высокая, пожалуйста, увеличьте тепловыделение)
Рабочая частота: 75 кГц
Эффективность преобразования: до 88% (зависит от входного напряжения, выходного напряжения, тока и выпадающего напряжения)
Защита от короткого замыкания: Да. (Вход 10А предохранитель, на выходе, пожалуйста, не дуги короткого замыкания, это может повредить электронный компонент, если вам нужно, пожалуйста, добавьте резистор мощности в серии для ограничения)
Защита от перегрузки по току: Да. (Входной ток превышает 4,5a, уменьшая выходное напряжение)
Защита от перенапряжения: Да (выходное напряжение превышает 410 в, снижение выходного напряжения)
Защита от обратной полярности на входе: Да (без самозаживления, предохранитель обратного горения, вам лучше не обращать его вспять.)
Установка: четыре винта 3 мм
Подключение: бездисковые клеммы на выходе
Размеры модуля: 60 (Д) * 50 (Ш) * 22 (В) мм

Время зарядки конденсатора измеряется данными:

470 мкФ Полная зарядка до 390 в время 2 секунды
1000 мкФ Полная зарядка до 390 в время 4 секунды
2200 мкФ Полная зарядка до 390 в время 8 секунд
4700 мкФ Полная зарядка до 390 в время составляет 18 секунд

Предупреждение! Выходная мощность модуля Высоковольтная, на людей, животных опасна для жизни, конечно, пожалуйста, обратите внимание на меры безопасности. Мы не несем ответственности.
Область применения:

Зарядка конденсатора, мощность пушки.
Блок питания для вашего электронного устройства может установить значение выходного напряжения в соответствии с вашей системой.
Испытательная мощность напряжения, мощность светящейся трубки.
Охота, против грызунов нового дизайна.


  Посылка содержание

100% Фирменная Новинка
