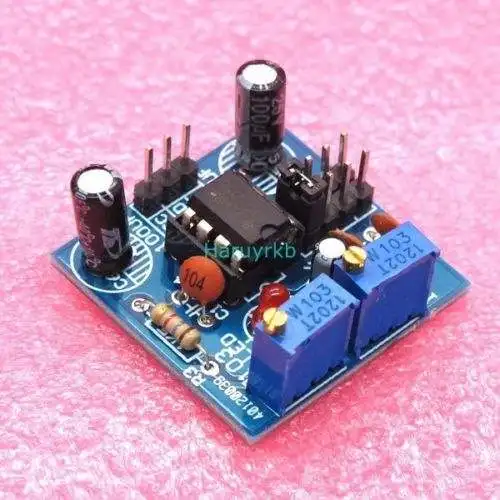

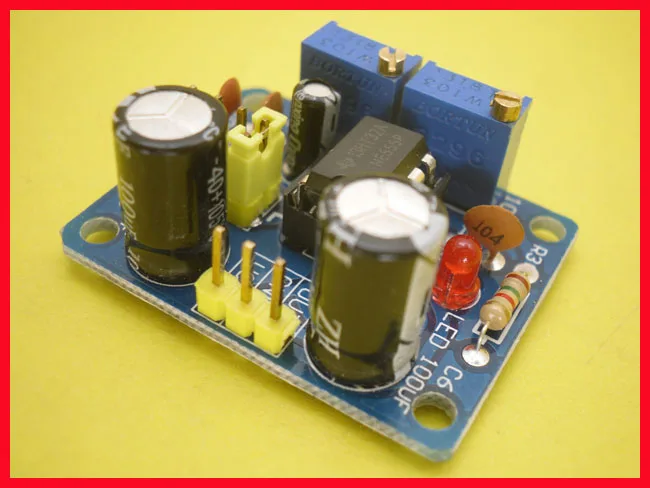

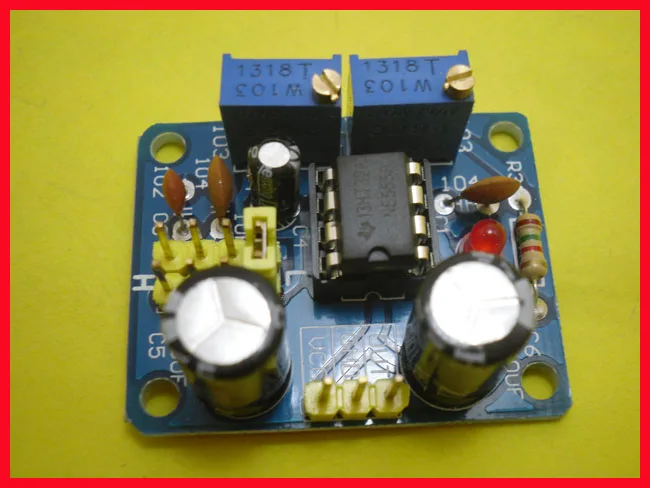

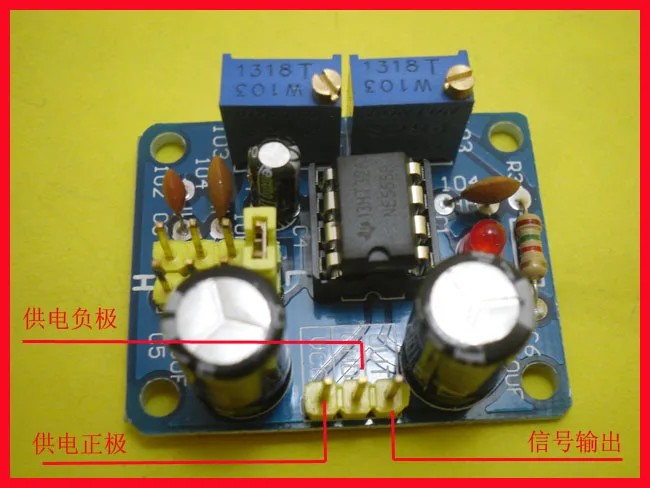

Генератор сигналов NE555 Регулируемый Модуль частоты импульса прямоугольной волны







    Описание: Особенности:


1). Может использоваться в качестве генератора сигналов квадратной волны, генерирует квадратный волновой сигнал для лаборатории, экспериментирует
2). Генерируйте квадратную волну для шагового двигателя модуля драйвера
3). Генерирует Регулируемый Пульс для MCU
4). Генерируйте Регулируемый Пульс для управления связанными цепями.
Параметры:
1). Размеры: 3,1 см * 3 см
2). На основе IC: NE555
3). Входное напряжение: 5 ~ 15 В постоянного тока (выходной ток приблизительно. 15 мА при входе 5 В; Прибл. 35 мА на входе 12 В)
4). Выход Амплитуда: 4,2 V V-PP ~ 11,4 V V-PP (в зависимости от входного напряжения)
5). Входной ток: ≥ 15 мА (при входном напряжении 5 В, V-PP > 50%) или ≥ 35 мА (при входном напряжении 12 В, V-PP > 50%)
Особенности:
1. Светодиодный индикатор на выходе. Мы можем легко увидеть, есть ли выход (светодиодный индикатор низкого уровня включен, светодиодный индикатор высокого уровня выключен и светодиодный Мерцающий, когда частота низкая)

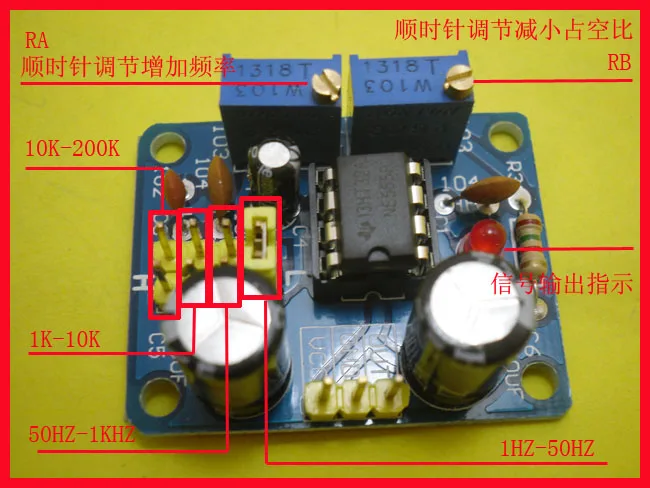

2. Мы можем выбрать выходной диапазон частот, поэтому выходная частота постоянно регулируется:
НЧ: 1 Гц ~ 50 Гц
MF: 50 Гц ~ 1 кГц
MHF: 1 кГц ~ 10 кГц
ВЧ: 10 кГц ~ 500 кГц
3. Мы можем точно настроить соотношение выходной мощности (отношение пошлины связано с частотой. Регулировка коэффициента пошлины изменит частоту)
4. Выходная частота регулируется:
Цикл T = 0,7 (RA + 2RB ) C
RA, RB : 0-10K регулируемый;
LF C = 0,001 мкФ;
MF C = 0,1 мкФ;
MHF C = 1 мкФ;
ВЧ C = 100 мкФ
Пользователю легко рассчитать частоту волн.


  Посылка содержание

100% Фирменная Новинка

 1xNE555 генератор сигналов квадратная волна импульсная частота Регулируемый Модуль 1 ~ 500 кГц
