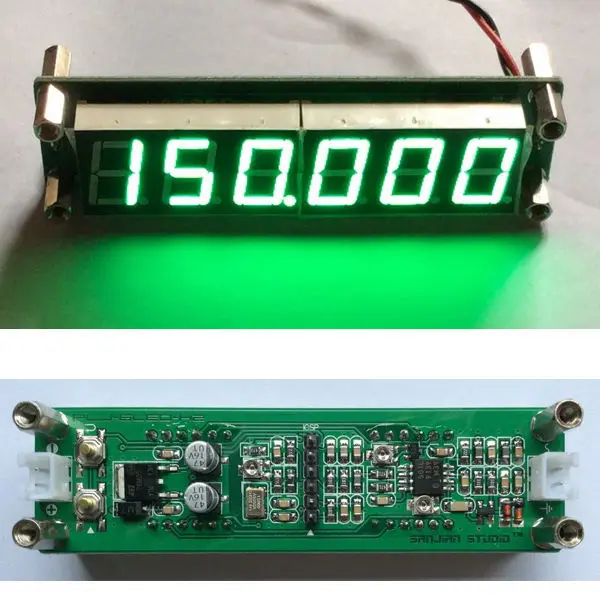

Зеленый 1 МГц до 1000 RF одночастотный счетчик тестер цифровой светодиодный







    Описание: Особенности:



PLJ-6 светодиодный-H-это высокая стоимость шести светодиодный дисплей частоты, разработанный специально для модуля HAM, в основном для устройств отображения, таких как значения частоты трансивера, также могут быть использованы в обычных частотных измерениях. Модуль имеет компактную, надежную производительность, визуальные эффекты, низкую стоимость и так далее.

Основные характеристики:

Мастер микрочипом США (микрочипом) PIC16F648A как ядро частотного счетчика 65 МГц.

Японский KDS Частотный эталонный температурно-Компенсированный кристаллический осциллятор (± 2,5 ppm VC-TCXO)

Уникальный контроль ворот и точный алгоритм времени (прерывание таймера)

Задвижка (обновление дисплея) время 0,64 секунд, отображение частоты в реальном времени.

Точность измерения частоты 10 Гц/100 Гц (цифровая правая) опционально.

Двойной дизайн, если значение и плюс/минус заданный режим можно использовать отдельно, независимо друг от друга.

Драйвер дисплея со специальным светодиодным дисплеем, цифровая трубка высокой яркости, меньше посторонних помех.

ARK six .56 дюймов с использованием цифрового дисплея, автоматическое отключение недопустимого нуля, восемь регулируемых яркости.

Схема простая и разумная структура, управление двумя кнопками, простое управление.

Настройки автоматически сохранены, загрузка напрямую вызвана.



Технические параметры

1. Время ворот (время ворот)
0,64 секунды

2. Измерьте канал (каналы измерения)

Входное сопротивление (сопротивление): Высокое сопротивление

Диапазон измерений (диапазон измерений): 1 МГц ~ 999,999 МГц

Точность (точность): 100 Гц/1000 Гц

Чувствительность (чувствительность):

HM8134-2 тестовые данные (только для справки)

Частота тестирования (МГц) 5 10 30 60 100 150 200 300 450
Чувствительность (мВ RMS) 50 40 20 20 30 30 40 60
Частота тестирования (МГц) 500 550 600 700 800 900 1000 1100 1200
Чувствительность (мВ RMS) 80 90 90 120 150 180 230 360 410

3. Если Настройка (Смещение частоты)

Независимый двойной дизайн, если настроить Минимальный прирост 1 кГц, средний диапазон 0 ~ 999,999 МГц, можно установить, чтобы добавить или вычесть, если режим, заводское значение по умолчанию-нулевая Промежуточная частота (т. Е. Значение дисплея-частота сигнала).

Частота (частота)

Потепление 13,000 МГц 5032 посылка использует кристаллический осциллятор с контролем напряжения (VC-TCXO), стабильность частоты ± 2,5 ppm.

5. Рабочее напряжение (рабочее напряжение)

Вход постоянного тока: 8 В ~ 12 В (рекомендуется 9 В)


6. Рабочий ток (ток)

(Напряжение питания: 9 В Яркость: 4 полной яркости)

Цифровые модели:

Рабочий ток (мА)

SMA410563 Красный 100

SP610561B синий 85

SP810561G3 Зеленый 85

SP510561Y2 желтый 100

SP2105619 армейский зеленый 100



7 показывает среднюю (отображение цифр)

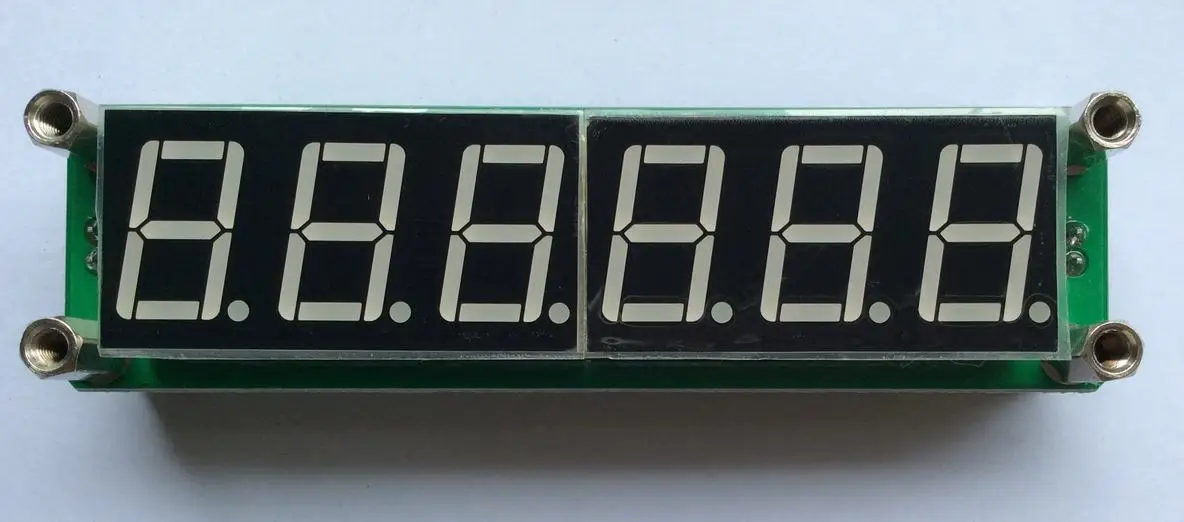

Шесть общих анодных цифровых дисплеев, самый высокий шестизначный дисплей.

8. Яркость дисплея (Helligkeit)

8 светодиодный-яркость регулируется, заводская настройка-четыре яркости.

9. Физические размеры (физические размеры)

Длина × ширина × высота (длина × ширина × высота): 91 мм × 28 мм × 20 мм

9. Качество модуля (вес) 40 г

10. Бортовой интерфейс (Schnittstellen)

ВЧ вход (входной сигнал сигнала): HX2.54-2P боковой порт

ICSP (интерфейс программирования): HX2.54-6P штифты бокового порта

Вход постоянного тока (интерфейс питания): HX2.54-2P боковой порт

  Содержимое посылка

100% Новый бренд

1X1 МГц ~ 1000 МГц PLJ-6LED-H частота частотного счетчика модуль измерения
