Описание:

Особенности:



Примечание:MRF186 старый б/у

Это все детали, вам нужна diy сварка

Выход усилителя: 80-100 Вт

Диапазон воспроизводимых частот 80-120 МГц (вход 1-1,5 Вт) 140-170 МГц (3-4 Вт)

Мощность: 24-26 В постоянного тока ток: 5-7 А

1: шаги установки

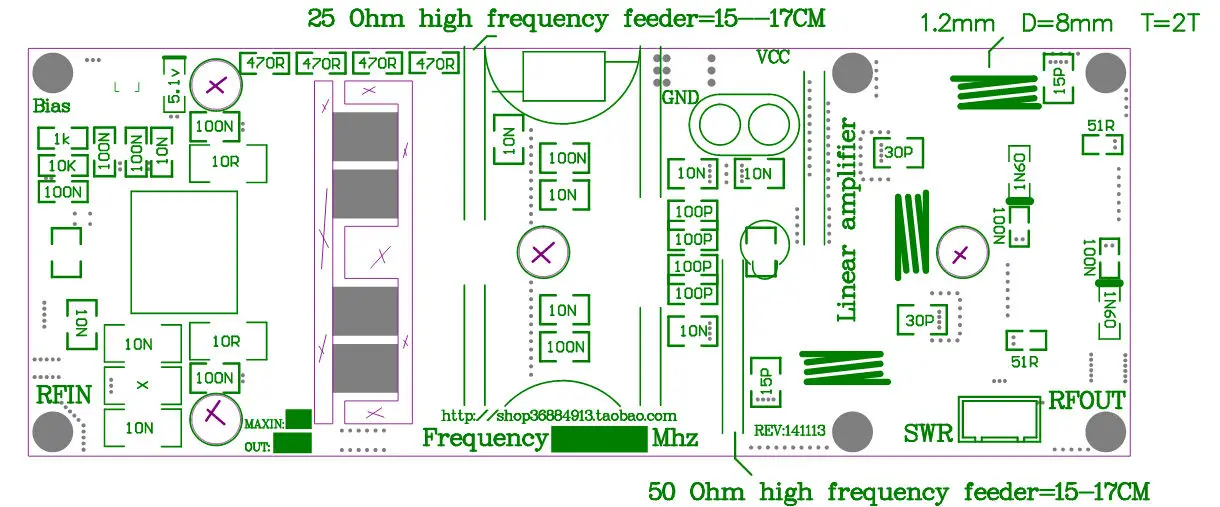

Согласно данным изображения в соответствии с сваркой, монтажными чертежами.
2: шаги отладки: сварка завершена, установлен радиатор
Во-первых, не устанавливайте MRF186 (XRF186)

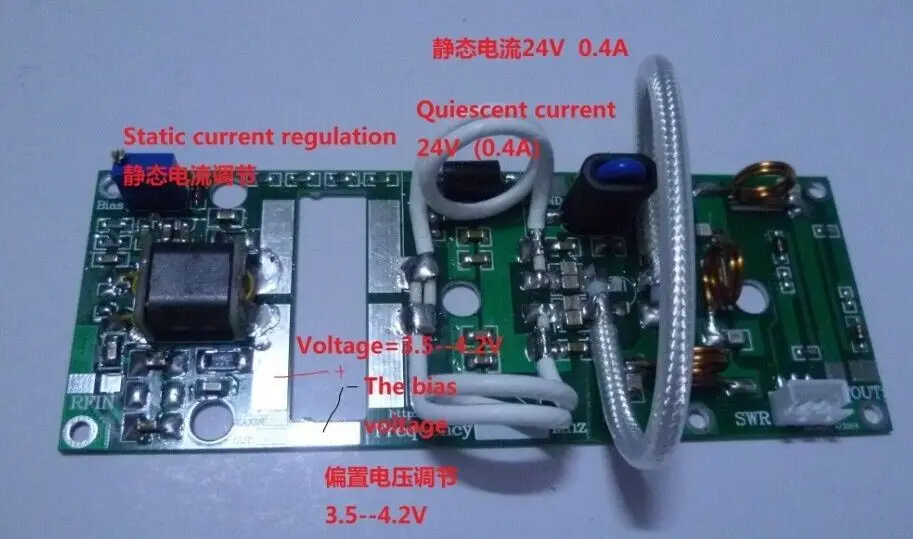

Для подключения источника питания 24V регулировки напряжение смещения 3,5 V, а затем отсоедините источника питания
Установите MOS power tube MRF186 (XRF186), обратите внимание на отключение электрического паяльника, паяльника при сварке с использованием отработанного тепла, предотвращая электростатическое поломку МОП силового транзистора

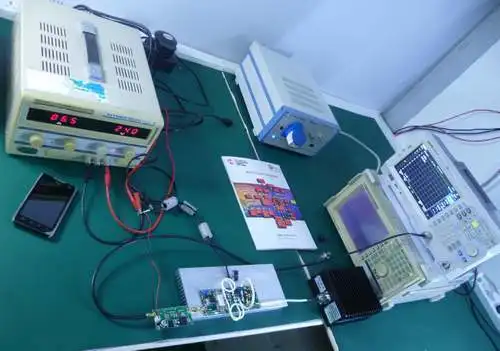

3: Подключите измеритель мощности, макет нагрузки, сначала включите питание, Отрегулируйте ток, 200-800 мА, 400 мА является лучшим
4: тест питание подключено к пуш-ап, FM Максимальная 1,5 Вт, максимальная VHF 4W FM и УКВ, основные не настраивайте, повышает UHF макс 7-8 Вт, UHF регулирует переменный конденсатор для получения оптимальной выходной мощности
Предупреждение: вход Максимальная FM антенна VHF 1,5 Вт, 4 Вт, максимум 7-8 Вт Выход UHF, максимальная 100 Вт, Выход отключения холостого хода, защита от короткого замыкания
Запрещено незаконное использование усилителя мощности, незаконное использование не имеет ничего общего с другими

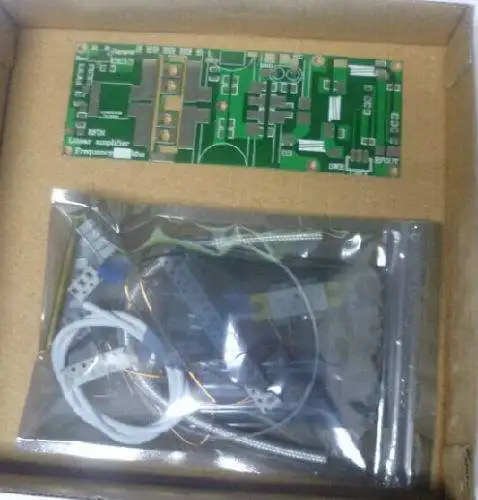

Содержимое посылка

100% Новый бренд

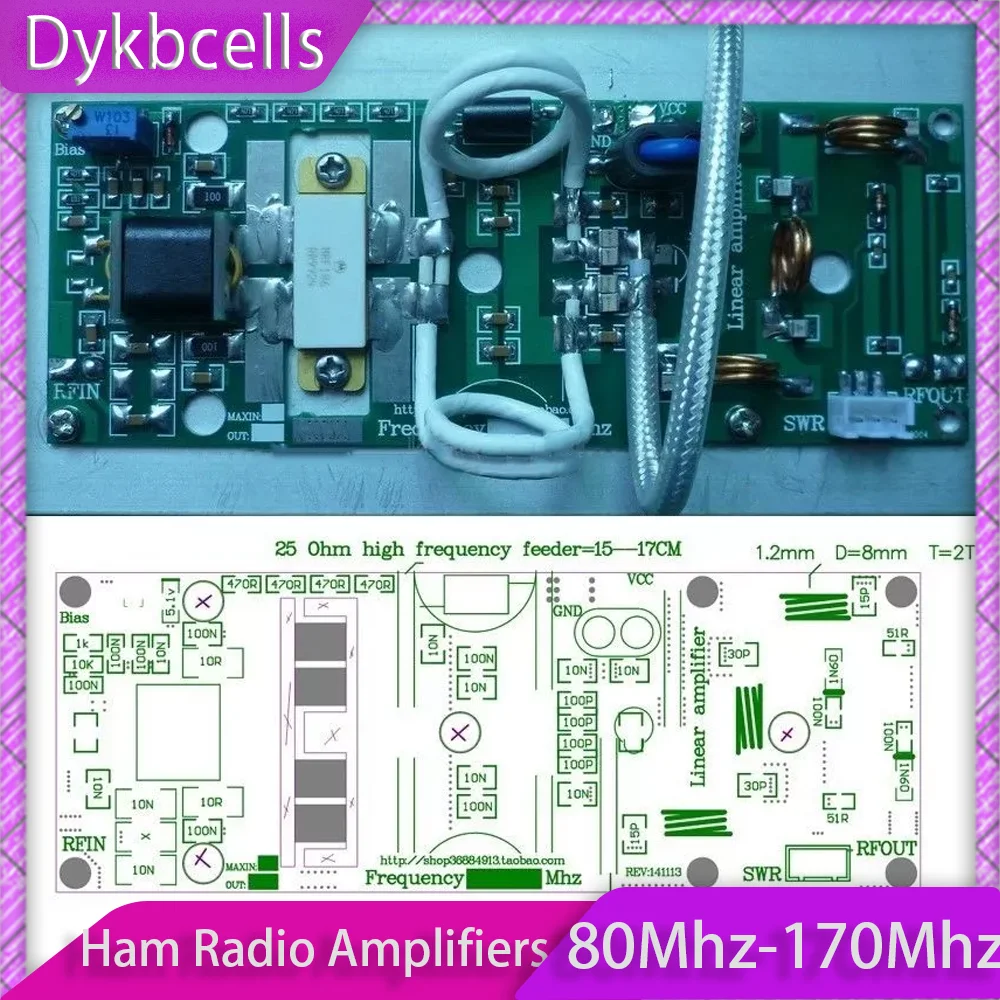

1x100W FM VHF 80Mhz-170Mhz RF усилитель мощности плата для Ham Радио DIY наборы DC 24v
