ICL8038 модуль функционального сигнала синусоидальный квадратный треугольный

ICL8038 модуль функционального сигнала синусоидальный квадратный треугольный

Описание:

Примечание: Этот продукт представляет собой набор «сделай сам», необходимо провести самостоятельную сварку в сборе, отправка посылка с инструкциями, схемами, счетами о том, когда нужно получить комплекты, пожалуйста, составные детали перед сваркой, компонентные устройства-это мелкие предметы, которые легко выпадает. Внимательно, в соответствии с таблицей и таблицей, можно успешно сварить!

ICL8038-это высокопроизводительный монолитный генератор сигналов ASIC, для этого нужно всего лишь подключить внешнее небольшое количество радиоуправляемых компонентов, чтобы иметь продукт с синусоидальной волной, треугольной волной и прямоугольной волной.

В цепи используется один блок питания 12 В
ICL8038 функция pin:
1. Ступня, 12 ступня: клемма регулировки синусоидальной формы
2. Ступня: синусоидальный выход.
3. Ступня: выход треугольной волны.
4 ступня 5 ступней: частота и коэффициент нагрузки (или ассиметричная Форма волны) регулировка;
6 футов: V +, положительное питание
7 футов: частота смещения
8 футов: частота регулировки входной стороны
9 футов: квадратная волна на выходе. Это открытое коллектор выходной терминал, должен работать с pin подключается к нагрузочный резистор на соответствующие положительные источника питания POS терминал, чтобы получить выход прямоугольной формы, совместимый с TTL, Сопротивление нагрузке должно быть подключено к блоку питания 5 В

10 футов: клемма таймерного конденсатора
11 футов: v-образный, отрицательный источник питания, или Заземленный. При использовании положительного и отрицательного питания, 11 футов, Подключите отрицательный источник питания. Выходная Форма волны является симметричной в отношении 0 В, с использованием одного положительного источника питания, 11 футов заземленной, выходной сигнал является однополярным, и равномерное напряжение составляет + VCC / 2;
13, 14 ступней: пустая ступня

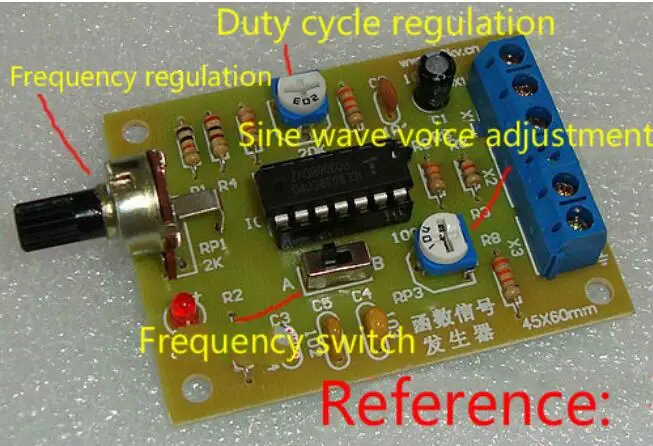

Комплект предназначен для диапазона частот 50-5 кГц, с двумя частотами, с переключателем S к передачей, RP1-это регулировка частоты, RP2-регулировка коэффициента мощности, RP3-это настройка искажений синусоидальной волны, в цепи используется один блок питания 12 В, вход X1 ,X2, X3-выход формы волны, может использоваться осциллограф наблюдения, три выходных сигнала.
