Релейный модуль дистанционного управления 12 В постоянного тока 4 канала MT8870 DTMF







    Описание: Особенности:


Домашняя система освещения DTMF переключатель с дистанционным управлением Умный дом/домашняя Автоматизация Светодиодный светильник постоянного тока 12 В Люминесцентная лампа Детали для 12 вольтового источника электропитания постоянного тока Люминесцентная лампа Автомобильная электроника Промышленная автоматизация и контроль   Управление 4 Канал AC/DC 12V Электротехническое оборудование: Светодиодный/автомобильной Электроника         Общие Электротехническое оборудование Управление: Постоянный ток 1-110 В или 85-265 В переменного тока     Все виды мотора Контроль заднего хода: Постоянный ток 1-48 В или 85-265 В переменного тока   Название продукта: AD22B04 DC 12V 4ch MT8870 DTMF Tone декодер сигналов телефон голосовое дистанционное управление релейный модуль для Светодиодный модуль управления двигателем PLC умный дом     Упаковочный лист  : 1 шт. AD22B04  DC 12V 4 канала DTMF Декодер Релейная плата ; 1 шт. кабель со штыревыми соединителями на обоих концах для подключения аудио покрытый вязальной проволокой (3,5 мм jack );   Функциональные характеристики:   1 модель товара: AD22B04   2. Рабочее напряжение постоянного тока 12 В, с защитой от обратной полярности   3. Рабочий ток: в режиме ожидания 11-13 мА, 1 реле «открыть» 44ма, 2 реле «открыть» 77ма, 3 реле «открыть» 110ма, 4 реле «открыть» 140мА   4 восемь режимов работы: без блокировки (минутный), самоблокирующийся (распорная), межфиксирующий (ригель), 5/20/60/120/250-задержку   5 Команда управления по умолчанию-1/2/3/4. Пример: Наберите 1 к реле управления 1, наберите 2 к реле управления 2, наберите 3 к реле управления 3, наберите 4 к реле управления 4; Команды управления могут быть изменены на любой 1-4 бит. (Для получения более подробной информации см. «AD22B04_4 channel DTMF controller commands setting manual»).   6 размер: 50*80*19,5 мм   7 Вес: 59 грамм   8 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

Применение метод:

Это звуковой контроллер DTMF с четырьмя каналами, любым телефоном или стационарным телефоном с кодом ключа DTMF удаленно контролирует реле продукта «открыть» и «закрыть». (Большинство смартфонов и устройств с функциями-код DTMF). Наше программное обеспечение "DTMF Dial" (устанавливается на компьютере) также может быть предоставлено для управления реле.

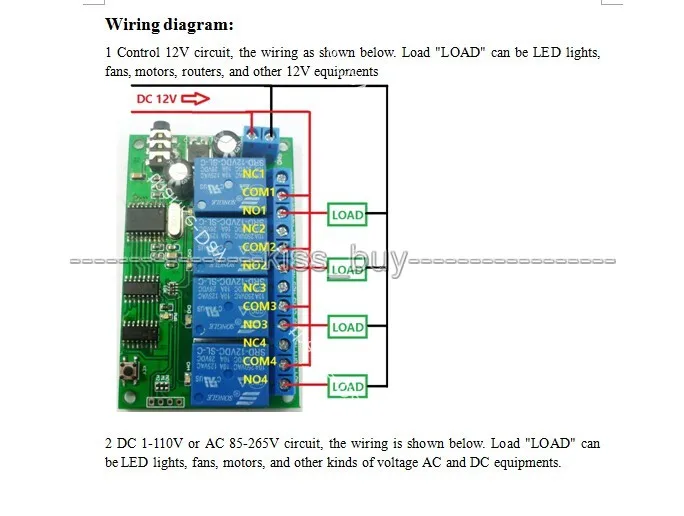

Как показано выше, по телефону пульт дистанционного управления реле. Вам нужно два телефона, один как приемник (phone_1), другой как передатчик (phone_2); мобильный phone_1 соединены DTMF аудио кабель 3,5 мм аудио контроллеры чипы ic (контроллер для того, чтобы быть со встроенным усилителем), а затем при помощи phone_2 (может быть фиксированной телефонной связи) позвоните в phone_1, phone_1 ответили, Так что два телефонных звонка друг друга; Затем наберите 1/2/3/4 с помощью клавиатуры phone_2 для управления четырьмя реле.



Как показано выше, вы можете установить один из наших "DTMF Dial" программного обеспечения в вашем компьютере, через программное управление DTMF аудио контроллер. Во-первых, использовать 3,5 мм аудио кабель к компьютеру порт видео и аудио порт контроллер, а затем нажмите на программное обеспечение для управления реле 1/2/3/4.



Внимание:

1 DTMF аудио контроллер должен использовать стабильную работу источника питания 12 В постоянного тока (рекомендации 1A или выше адаптера питания) 2 дистанционный пульт контроллер через мобильный телефон, приемник должен быть телефон с 3,5 мм аудио интерфейс, передатчик может быть в сотовом телефоне или стационарный 3 как приемник телефона или компьютера, установленное программное обеспечение "DTMF Dial" должно выводить звук (не приглушенный), или они не будут управлять реле.   Глоссарий: Позиция №: нормально открытый COM: общий терминал NC: нормально подключения Открытие реле: COM не подключен, но отключен NC Закрытие реле: COM отключен NO, но NC подключен COM. Неблокировка (мгновенный): Циферблат 1 (2/3/4 одинаковый), реле 1 "открытый", реле закрывается через 1 секунду задержки Самоблокировка: Циферблат 1, реле 1 "открыть", циферблат 1 снова, реле 1 "выключить", и так далее Межблокировка: Циферблат 1, реле 1 "открыть", другие реле "выключить"; Циферблат 2, реле 2 "открыть", другие реле "выключить", и так далее «Задержка»: Циферблат 1, реле 1 «открыть», реле 1 «закрыть» через некоторое время



Выбор режима:

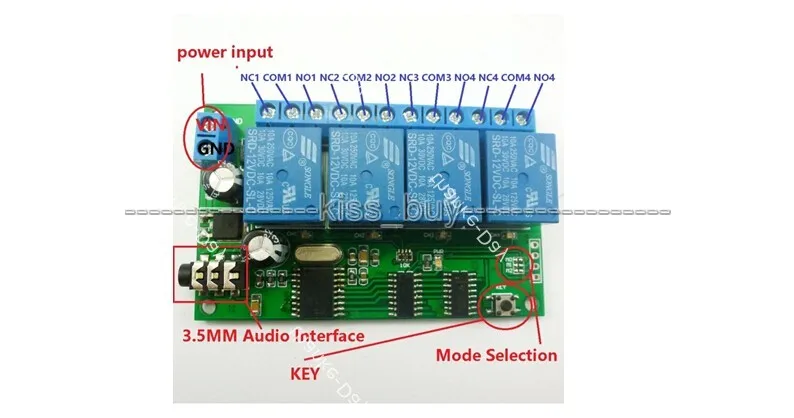

Восемь режимов работы, электрическая железная перемычка (изображение выше) на подушечках



  Посылка содержание

100% Фирменная Новинка
