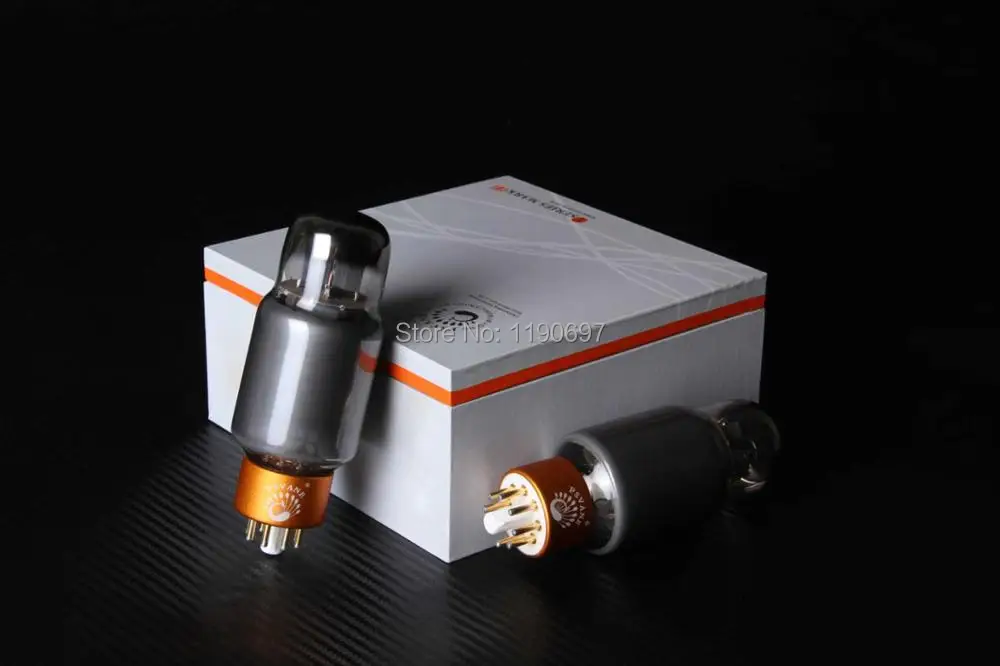

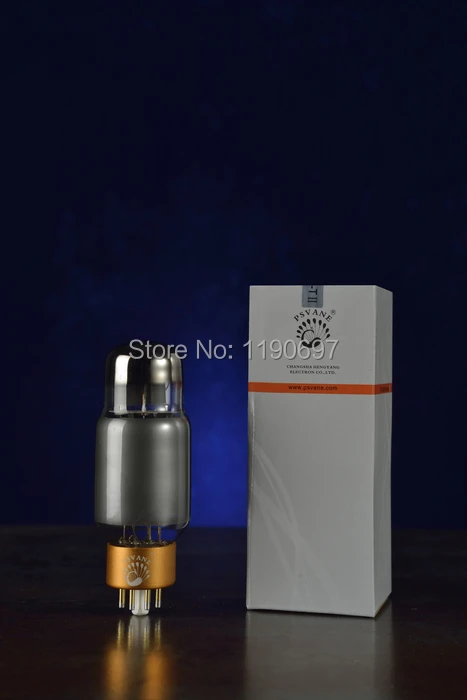

Подходящая пара новых Psvane MARKII HIFI трубка 6CA7-TII вакуумная замена EL34 6CA7 6L6 6P3P

Подходящая пара новых Psvane MARKII HIFI трубка 6CA7-TII вакуумная замена EL34 6CA7 6L6 6P3P

TII-Series: позиционирование в превышении полностью, не только превышает все те же типы продукции, которые всегда имитируют на рынке, но и превосходят себя.

6CA7-TII обладает высоким свойством аудиовыхода, его анодная ограниченная Мощность рассеивания составляет 25 Вт, выходная мощность составляет более 10 Вт, когда она используется в качестве класса A1 в одной трубке усилителя, И это более 35 Вт, когда он используется в качестве двойных трубок класса AB1.

6CA7-TII очень похож на EL34, который может быть заменен друг на друга.

Обогреватель
UH ........................ 6,3 V
IH ........................ 1,5 A

Статический параметр
Ua ........................ 250 V
Ug2. ......................... 250 V
Ug3. ......................... С напряжением 0 В
-Ug1. ............................... 12,2 В
Ia ........................ 100 мА
Gm ........................ 11 mA/V
Ri ........................ 15 kΩ
Μg1-g2 ........................... 11

Максимальное значение
Ua ........................... 800 V
Ug2.…… .. 500 V
Ug1.…… .. -100 V
Pa ........ 25 Вт
Pg2.…… .. 8 W
Ik ........................... 150 мА
Rg1
С катодным уклоном ......................... 0,7 МОм
С фиксированной смещения ........................ 0,5 MΩ
Uh-k. ................. ± 100 V
Tbulb ........................... 250

Прямая межэлектродного емкости

Вход ........................ 15,2 PF
Выход ........................ 8,4 PF
Сетка для плиты ........................ 1,1 PF
Сетка для того, чтобы нити ......... 1,0 PF
Катод нити накала ............... 10 пФ

Рекомендуемые условия эксплуатации (Эталонное значение)
Класс A1, одиночная трубка, фиксированный уклон
Ua(b) . ....................... 265 265 V
Ua ............................... 250 250 В
Ug2. ........................ Rg2 = 2k Rg2 = 0
Ug3. ......................... 0 0 V
-Ug1. ........................ 14,5 13,5 V
Ia(0) . ......................... 70 100 мА
Ig2(0) . ....................... 10 14,9 мА
Gm ........................ 9 11 мА/в
Ри ............................... 18 15 кОм
RL ........................ 3 2 kΩ
Pout…… 8 11 W
Dtot…… 10 10%

Push-pull, класс B1, фиксированный уклон
Ua ............................... 375 400 В
Rg2. ............................. 600 800 Ω
Ug3. ............................. 0 0 V
-Ug1. ............................. Большие размеры 33-36 V
Ia(0) . …… .. 2 × 30 2 × 30 мА
Ia(maxsig) . ........ 2 × 107,5 2 × 110,5 мА
Ig2(0) . ................. 2 × 4,7 2 × 4,5 мА
Ig2(maxsig) . ........ 2 × 23,5 2 × 23 мА
Rl(a-a) . ................. 3,5 3,5 kΩ
① (G1-g1)(r.M.S) . ........ 46,7 с алюминиевой крышкой, 50В
Pout ...................... 48 54 Вт
Dtot ........................ 2,8 1,6
Rg2используется в двух трубах.

Нажимная тяга, класс В1, катодный уклон, ультра-линейное соединение
(43% точек нажатия)
Ua .................................... 430 V
Rg2. ......................... 2 × 1 kΩ
Ia(0) . ........................ 2 × 62,5 мА
Ia (макс. sig) . ................. 2 × 65 мА
Ig2(0) . ........................ 2 × 10 мА
Ig2 (макс. sig) . …… .. 2 × 10,2 мА
Rk ............................. 2 × 470 Ω
? (G1-g1)(r.M.S) . …… .. 35В
RL(a-a) . ......................... 6 kΩ
Pout ........................ 20 W
Dtot…… 0,35%
