100% Оригинальный XTOOL EZ400 PRO планшет диагностический инструмент такая же Функция

100% Оригинальный XTOOL EZ400 PRO планшет диагностический инструмент такая же Функция

Простая Регистрация с помощью EZ400 PRO, подключенного к wifi
Беспроводной Диагностика через Bluetooth
Одно нажатие обновление программного обеспечения через wifi
Удаленного доступа
Отчеты о диагностике в формате PDF
Запись и воспроизведение данных в реальном времени
7 дюймов сенсорный экран
На борту аккумулятор
Широкий охват транспортного средства для большинства американских, азиатских и европейских транспортных средств

Вид сверху планшета EZ400PRO



MicroUSB: зарядка аккумулятора или синхронизация данных с ПК
DB15 порт: Sup порт s проводное подключение с автомобилем по кабелю
Кнопка питания: Включение или выключение питания

EZ400PRO технические параметры

Операционная система: Android
Процессор: Quad-core 1,6 ГГц процессор
Память: 1G RAM, г 16G FLASH
Дисплей дюймов: сенсорный экран 7,0 дюйма с разрешением 1024 × 600
Датчик s: датчик силы тяжести, датчик освещенности
Аудио Вход/Выход: микрофон, два динамика, 4-Band 3,5 мм стерео/стандартный разъем для гарнитуры
Питание и батарея В: 3,7 мАч, 4000 в литий-полимерный аккумулятор
Напряжение питания: 5 В
Потребляемая мощность: 8 Вт
Рабочая температура: от-20 до 50 ℃ (от-4 до 126)
Влажность: <90%
Размер (Д * Ш * В): 218*150*29 мм

Нажмите на приложение EZ400PRO, основной интерфейс и подменю отображаются ниже.



Транспортного средства связи Тесты

Проводное соединение ①→②→③→④
A. подключите кабели и EZ400PRO заказ: →
B. включите зажигание и включите планшет EZ400PRO, затем нажмите на приложение EZ400PRO для тестирования транспортных средств. (Показано ниже)



EZ400PRO Mainframe Основной Тестовый Кабель obd-16 транспортное средство

Меры предосторожности перед Применение

1. Блок питания транспортного средства должен соответствовать нормальным пределам напряжения DC4.8V---5V.
2. Когда тянет и подключает тестовый провод, пользователи должны прижать передний конец провода, чтобы тянуть и подключить, а не тянуть средний раздел
Из проводов. Пользователи должны проверить соответствующее направление порта и подключить горизонтально, когда они подключают проводную проводку,
Вместо вставки наклонным способом, что может повредить терминал.
3. При проведении некоторых тестов на специальные функции пользователи должны управлять устройством в соответствии с инструкциями по эксплуатации. Для автомобиля,
Он должен строго соответствовать требованиям, например, условия, которые должны быть выполнены некоторыми моделями транспортных средств:
Температура двигателя 80 ℃/105 ℃, выключите нагрузки (такие как фары, кондиционер и т. д.), поставьте педаль акселератора в отпущенное положение и т. д.
4. ЭБУ для китайских отечественных моделей транспортных средств относительно беспорядочно, поэтому, когда пользователи отвечают условиям, такие как автомобиль не может быть протестирован или
Тестовые данные неверны, они должны рассмотреть, соответствует ли выбранное меню электронной системе управления test ed, или они могут найти
Автомобиль ЭБУ и выберите правильное меню в соответствии с номером модели на этикетке ЭБУ.
5. Если пользователи не могут найти тестовую модель транспортного средства ed или электронную систему управления в тестовом меню EZ400PRO, им может потребоваться обновление программного обеспечения или
Обратитесь в отдел технического обслуживания xtool
6. запрещено проводить тест на подключение с помощью кабельных трасс, а не xtool, чтобы избежать ненужных потерь.
7. запрещено отключать питание непосредственно в связи между EZ400PRO и автомобилем. Пользователи должны отменить задачу и вернуться к основной
Интерфейс, затем отключение питания.
8. Устройство следует поставить и слегка поднять, чтобы избежать столкновения при использовании EZ400PRO. Когда нажмите на экран, осторожно коснитесь его, чтобы гарантировать
Срок службы сенсорного экрана.
9. В течение длительного периода неиспользования, пожалуйста, отключите питание и выключите его.

После того, как планшет EZ400PRO подключен к автомобилю через основной кабель, диагностика может быть выполнена сейчас.
Диагностический интерфейс подходит ниже.



Пользователи могут выбрать меню, исходя из их реальных потребностей:
Выбор для Европы означает вход в меню европейских автомобилей, выбор для Азии означает вход в меню азиатских автомобилей, выбор для Америки
Означает вход в меню американских автомобилей, выбор для Китая означает вход в меню китайских автомобилей. Пользователи также могут ввести модель автомобиля для поиска.

Тесты функции
Возьмите автомобиль Volkswagen, например, выберите диагностику, затем выберите автомобиль европы, пользователи могут увидеть логотип Volkswagen. Если логотип не виден,
Пожалуйста, проведите пальцем вверх и вниз или введите модель автомобиля для исследования.



Различные транспортные средства имеют несколько различных меню.
Общее главное меню функций включает следующие опции:

Узнать ЭБУ
Эта функция состоит в том, чтобы прочитать информацию о версии ECU, которая является эквивалентом «идентификации системы» или «информации о системе» в некоторых
Электронные системы управления, все означают считывание версий программного и аппаратного обеспечения ECU, как показано ниже.



Читайте ДКН
Выберите «считывать коды неисправностей», чтобы считывать коды неисправностей, хранящиеся в ЭБУ. Экран покажет код неисправности и его определение при считывании неисправности
Коды, показанные ниже.

Совет:В процессе диагностики, если устройство показывает «Система в порядке» или «без кода неисправности», это означает, что нет связанных проблем
Код, хранящийся в ECU или некоторые проблемы не находятся под контролем ECU, большинство из этих проблем-проблемы с механической системой
Или проблемы исполнительной цепи, также возможно, что сигнал датчика может смещаться в пределах, которые могут быть оценены в живых данных.

Прозрачный дкн
Вернитесь к предыдущему шагу, выберите Clear DTCs для очистки текущей и исторической памяти кодов неисправностей в ECU. Выполнение эта функция
Очистите все текущие и исторические коды неисправностей. Убедитесь, что коды неисправностей были записаны перед очисткой, как показано ниже.



Нажмите да, чтобы сделать четкое подтверждение, если сообщение является нормальным, он покажет «коды неисправностей успешно очищены» или
«Коды неисправностей очищены». Как правило, пользователи должны перечитать коды неисправностей после их очистки, чтобы подтвердить, являются ли коды неисправностей
Были очищены.

Узнать оперативные данные
Автоматический ECUs высылает рабочие параметры и рабочее состояние различных компонентов в виде электронного сигнала, здесь электронный сигнал
Относится к живым данным. Общие данные двигателя в реальном времени включают скорость двигателя, напряжение датчика положения дроссельной заслонки, напряжение датчика кислорода, охлаждающую жидкость
Температура, угол движения искры, режим переключения холостого хода, температура всасываемого воздуха, давление всасывания и т. д.



Советы:Живые данные-важная функция технического обслуживания для дальнейшей диагностики проблем. Эта функция нуждается в обслуживании
Техники очень хорошо знакомы с датчиками данных каждой системы, сигналов управления и режимов управления, все которые являются незаменимой основой использования
Функция передачи данных в режиме реального времени для технического обслуживания.

Дисплей режимов
Существует два режима для просмотра данных в реальном времени, пользователи могут выбрать оптимальный режим в соответствии с их собственными потребностями и различными типами параметров.
Режим приборной панели: отображение параметров в виде имитации графического инструмента.
Режим графика: отображение параметров в виде графика.



Специальные функции
В различных моделях автомобилей будут обнаружены более специальные функции.



Испытание на активацию/на компоненты
Условия испытания: Отключение зажигания двигателя
Если двигатель запущен или распознан сигнал скорости вращения, Активация Компонента диагностики будет прервана.
В процессе диагностики приводящих в действие компонентов, один компонент всегда будет находиться в состоянии триггера, пока Следующий компонент не будет активирован.
Перед повторением диагностики приводных компонентов пользователи должны запускать двигатель в короткие сроки или выключить зажигание в течение 2 секунд.
Приводные компоненты можно проверить слухом или прикосновением.
В процессе диагностики всех приводных компонентов всегда работает электрический топливный насос.
10 минут спустя, приводные компоненты диагностики прекращены.
Приводной компонент: он отвечает за выполнение различных инструкций, изданных ECU, который является инструкцией completer.



Возвратитесь кДинамический диагностических данныхВведитеИсполнительных Компоненты ТестыИ он покажет меню приводных компонентов
Это проверяет действие, как показано ниже.



Совет:Испытание приводных компонентов выполняет функциональный тест s для деталей приводных компонентов системы. При выполнении этой функции,
Диагностический инструмент проведет тест на действие, имитируя сигнал ЭБУ, чтобы определить, являются ли приводные компоненты или цепи хорошими.
Вернитесь к динамическим диагностическим данным, введите результаты тестирования приводных компонентов, и в нем будет отображено меню приводных компонентов, которые проводят тест на действие.

Настройки
Выберите enter Settings; пользователи могут установить язык, блок и другие Системные параметры:
Язык s: Выберите язык. Пожалуйста, поставьте галочку нужной опции справа от многоязычных опций.



Единицы измерения:Выберите единицу измерения. Пользователи могут измерять метрические или английские измерения.



Системы настройки:Настройка системы Android, такие как беспроводная, звуковая частота, сенсация света и т. д.

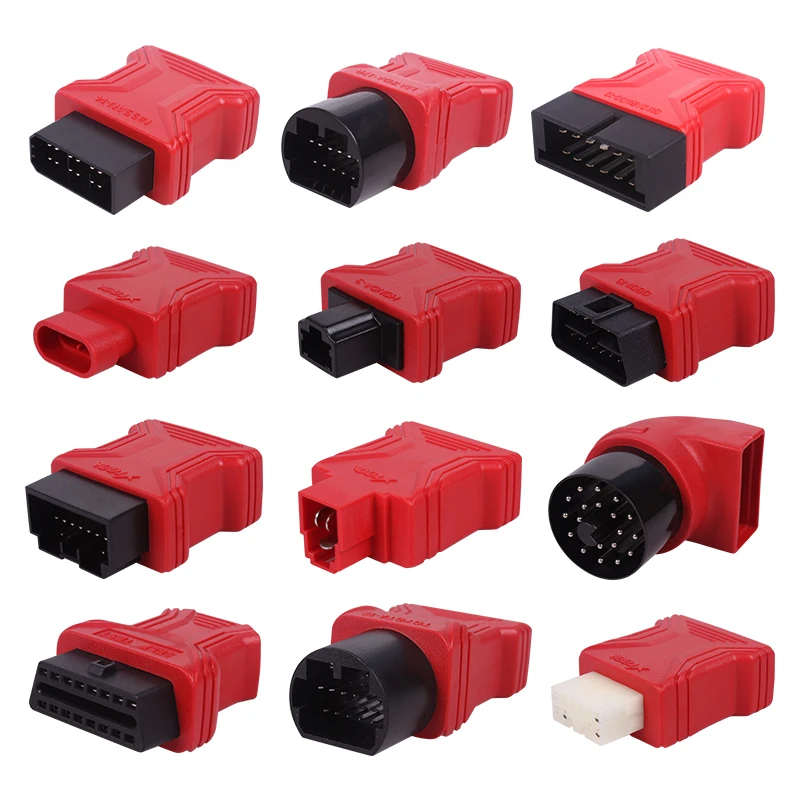

Посылка список:

1 шт. х OBD II-16
1 шт. x для HONDA-3
1 шт. x для BMW-20
1 шт. x для TOYOTA-17
1 шт. x для MAZDA-17R
1 шт. x для KIA-20
1 шт. x для HYUNDAI/KIA-10
1 шт. x для NISSAN-14
1 шт. x для GM/DAEWOO-12
1 шт. х самодиагностики
1 шт. х Универсальный-3
1 шт. x для SUZUKI-3
1 шт. x для FIAT-3
1 шт. x для CITROEN-2
1 шт. x для AUDI-4
1 шт. x для MITSUBISHI-12 + 16
1 шт. x для BENZ-38
1 шт. x для BENZ-14
1 шт. x MAINCABLE
Шт. 1 шт. x кабель батареи
1 шт. x кабель прикуривателя
1 шт. x EZ400PRO Tablet
Зарядное устройство для планшета-1 шт.
Шт. 1 шт. x Зарядное устройство US адаптер
Шт. 1 шт. x Зарядное устройство EU адаптер
Кабель MicroUSB-1 шт.
Шт. 1 шт. x чехол для инструмента
1 шт. x сертификат качества
1 шт. х упаковочный лист
1 шт. x Руководство пользователя
1 шт. х коробка
