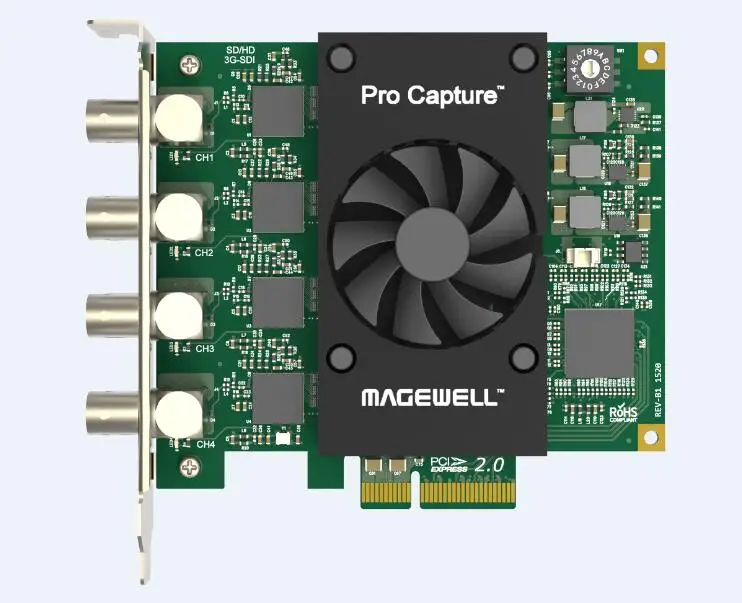

2019 Горячая продажа SDI захват SD/HD/3G SDI Карта видеозахвата PCI Express x4 1080p 60fps ноутбук Magewell Pro захват Quad SDI

Поддерживаемые ОС

· Windows 7/8/8.1/2008/2008 R2/2012 (x86 и x64)

· Linux (исходный код драйвера ядра V4L2 под NDA, поддерживает x86, x64 и arm architecture)

Поддерживает api

· Окна

· DirectShow

· Directks

· Wave API/DirectSound/WASAPI

· Linux

· V4L2

· Платье с юбкой-пачкой

Поддерживает программное обеспечение

· VLC

· VirtualDub

· OBS

· XSplit

· VMix

· Vidblaster

· Последнюю версию Wirecast

· Microsoft медиа-кодировщик

· Adobe Flash Media Encoder

· Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

Вход интерфейсов

· 4x с байонетным коаксиальным разъемом

· SD/HD/3G SDI

Выход интерфейсов

· PCIe Gen2 x4

Вход Особенности

· Поддержка разрешения входного видео до 2048 × 2048 пикселей

SDI конкретные Особенности

· Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для сигналов HD

· Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS

· Поддержка режима 2K (2048 × 1080)

· Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

· Поддержка глубины цвета 10/12 бит

· Поддержка извлечения идентификатора полезной нагрузки SMPTE 352

· Поддержка до 8 аудиоканалов на 48 кГц

· Поддержка извлечения информации о создании аудио и данных о состоянии канала

· Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен

· Ограниченная поддержка 3Gb-DL:

· 2K YCbCr 4:2:2 10-битная 1080p 50/59.94/60: захватили как 1080i 50/59.94/60

· Другие режимы: Полная поддержка

· Ограниченная поддержка для захвата первого соединения двух интерфейсов:

· YCbCr 4:2:2 10-битная 1080p 50/59.94/60: захватили как 1080i 50/59.94/60

· YCbCr 4:4:4 10-битная: захватили как 4:2:2

· RGB 4:4:4: R/B

Видео Выход форматов

· Поддержка разрешения выходного изображения до 2048 × 2048 пикселей

· Поддержка скорости выходного кадра до 120 кадров в секунду. (Фактическая частота выходного кадра может быть ограничена пропускной способностью PCIe, а при более высоком разрешении изображения-выше 1280 × 1024-пиксельными часами бортового оборудования для обработки видео. Напр. Максимальная частота кадров при 1920 × 1080 = ~ 80 кадров в секунду.)

· Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12

· Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY

· Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32

· Поддержка для 4:4:4 10-битная форматы: V410, Y410

· Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS

Обработка видео Особенности

· Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого

· Полный 10-битная обработка видео

· Обрезка видео

· Видео удаление зубного камня

· Видео-де-переплетения

· Волна

· Топ из смеси и низа

· Верхнее поле только в том случае,

· Нижнее поле только в том случае,

· Конвертация соотношения видео

· Автоматический или ручной выбор входного соотношения сторон

· Автоматический или ручной выбор коэффициента выхода

· Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

· Преобразование цветного видео

· Автоматический или ручной выбор входного цветового формата и диапазона квантования

· Автоматический или ручной Выбор формата выходного цвета, диапазона квантования и диапазона насыщенности

· Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

· Поддержка ограниченного или полного диапазона квантования

· Поддержка ограниченного, полного и «расширенного диапазона» насыщенности

· Преобразование частоты видео кадра

· Видео OSD состав

· Поддержка экранного изображения PNG (до 2048 × 2048)

· Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт на Системы

· Поддержка нескольких карт, подключенных к одной системе

· Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F

· Дерево устройств системы будет отображать «01: Pro Capture AIO», когда поворотный переключатель установлен на 1 и так далее

· Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Несколько Выход потоков

· Неограниченный выходной поток для любого одного входного канала

· Независимое обрезание, соотношение сторон, формат цвета, разрешение, частота кадров, депереплетение и настройки цвета для каждого отдельного потока

Ультра низкая латентность Поддержка

· Задержка 64 видео линий

· Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

· Аппаратные часы с высоким разрешением 100ns

· Рамки для аудио (192 образца аудио) и видеорамки штампованы аппаратными часами

· Аппаратные часы можно синхронизировать через карты (через SDK)

Видео Выход SG-DMA

· ~ 400 МБ/с. на канал DMA пропускной способностью в PCIe 2,0 системы

· ~ 200 МБ/с. на канал DMA пропускной способностью в PCIe 1,0 системы

· Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

· Поддержка чипсетов видеоадаптера DirectGMA для AMD

· Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

· Pro Capture SDK для DirectShow для легкой интеграции (Windows)

· Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Драйвер Windows настроек

· Все варианты могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства

· Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

· Несколько карт в одной системе можно модернизировать одновременно

· Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Светодиодный индикатор

· Светодиоды состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

· Дополнительный профиль PCIe x1

· 112,15 мм x 102,92 мм (без кронштейн PCI)

Мощность потребления

• Максимальная сила тока в 12V ~ 0,6 A

• Максимальная сила тока на 3,3 V ~ 2,4 A

· Максимальная потребляемая мощность ~ 14,3 Вт

Рабочая Защита окружающей среды

· Рабочая температура: от 0 до 40 градусов C

· Температура хранения: от-20 до 70 градусов C

· Относительная влажность: от 5% до 90% без конденсации
