Описание:

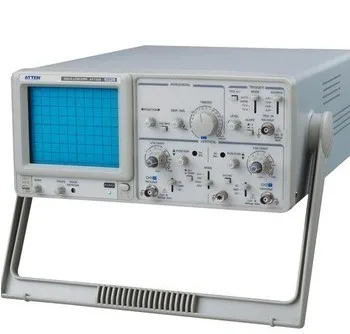

ATTEN AT7328 двойной осциллограф, аналоговый осциллограф 20 МГц

Двухканальный Высокочувствительный сигнал 20 МГц, 1 мВ/див 5 мВ/див чувствительность к обоим каналам CH1 и CH2 Независимые каналы сигнал CH1 на выходе две формы сигналов различной частоты можно наблюдать через альтернативную функцию триггера высокоскоростное подметание алгебраическое сложение И вычитание, X-Y работы 0.2IS/div до 0.5s/div время основания (uncal до 20ns) Уровень модуляции Z TTL 8x10 см, дисплей, внутренний синхронный сигнал ТВ gratucule, рамка запуска ТВ (V) и линия (H), линейный триггер, ALT запуск

Технические характеристики:

Вертикальный Системы

Чувствительность: 5 мВ ~ 5 В/див, 1-2-5 последовательностей 10 шагов

Точность: ≤ 3%

Чувствительность тонкой настройки: 1/2, 5 или менее панель указывает на шкалу

Полоса пропускания: постоянный ток ~ 20 МГц AC муфта: менее 10 Гц (для частотного отклика 100KHz8DIV-3 дБ)

Время подъема: около 17,5 Н

Входное сопротивление: прим. 1М Ом/25pF

Fang Поттер: фронтальная версия: ≤ 5% (в диапазоне 10 мВ/див); Другие искажения: на плюс ≤ 5%

Баланс постоянного тока: 5 мВ ~ 5 В, див: ± 0,5 Див

Линейный: когда Форма волны в центре сетки, вертикальное движение (2DIV), амплитудное изменение ≤ ± 0,1div

Вертикальные режимы: канал CH1 1, канал CH2 2, двойной: канал 1 и канал 2 также показывает, что скорость сканирования может быть выбрана альтернативным или нестандартным образом; Добавьте: канал 1 и канал 2.

Нечастотная Частота повторения: около 25 кГц

Входная муфта: AC, GND, DC

Максимальное входное напряжение: пик 300 В (частота переменного тока ≤ 1 кГц)

Изоляция между двумя каналами:> 1000:150 кГц (в диапазоне 5 мВ/див)> 30:120 МГц> 30:140 МГц

Коэффициент отклонения в обычном режиме: при синусоидальной волне 50 кГц> 50:1 (Настройка чувствительности CH1 и CH2 в той же ситуации)

Выход сигнала CH1: не менее 20 мВ/див (Выходная полоса пропускания 50 Ом, 50 Гц ~ 5 МГц)

CH2 INV BAL: баланс скорости изменения точки ≤ 1DIV (соответствующий центру шкалы)

Триггер

Источник триггера: CH1, CH2, LINE, EXT (в режиме DUAL или ADD, CH1 CH2 можно выбрать только один, в режиме ALT, если нажимается переключатель TRIG ALT, может использоваться как альтернативный триггер, два разных сигнала)

Муфта: переменный ток: 20 Гц на всю ленту

Полярность: + / -

Чувствительность: 20 Гц ~ 2 МГц: 1,0div; Триг-альт: 2DIV; EXT: 200mV; 2 МГц ~ 20 МГц: 1,5div; Триг-альт: 3DIV; EXT800mV; импульсы для синхронизации ТВ> 1DIV (EXT: 1V)

Режимы триггера: автоматический, когда нет входного сигнала триггера, сканирование в свободном режиме (для повторяющихся частот сигнала, более 25 Гц); Нормальный, В тех случаях, когда нормы в тех случаях, когда нет сигнала пуска, маршрут, который находится в режиме ожидания не отображает; Телевизионных игр, Когда вы хотите наблюдать за телевизионным сигналом, телевизионная линия, когда вы хотите наблюдать за линией телевизионных сигналов (та же частота, только когда сигнал отрицательного импульса, перед телевизионным полем и ТВ-линиями)

Сигнал в режиме внешнего триггера: входное сопротивление около 1 м Ом/25p

Входное сопротивление: максимальное входное напряжение: 300 В (пик постоянного тока + переменного тока)

Максимальное входное напряжение: частота переменного тока не выше 1 кГц

Горизонтальный системы

Время сканирования: 0,2 uSec ~ 0.5 сек/DIV, 1-2-5 последовательность 20 файлов

Точность: ± 3%

Тонкая настройка: ≤ 1/2.5 панель указывает на шкалу

Расширение сканирования: 10 раз

× Точность сканирования 10MAG: ± 5% (20nSec ~ 50nSec без корректировки)

Линейность: ± 3% × 10MAG: ± 5% (20nS ~ 50nS без коррекции)

Вызванный смещением × 10MAG: меньше, чем в центре CRT 2DIV

X-Y режим

Чувствительность: одинаковая Вертикальная ось

Пропускная способность: DC-500KHz

Разница в фазе XY: менее или равна 3 градусам (между DC-50KHz)

Направляющая для оси Z

Чувствительность: 5Vp-p

Пропускная способность: DC-2MHz

Входное сопротивление: около 47 кОм

Максимальное входное напряжение: 30 в (пик постоянного тока + переменного тока, частота переменного тока меньше или равна 1 кГц)

Коррекции сигнала

Форма волны: прямоугольная волна

Частота: около 1 кГц

Рабочий цикл: менее 48:52

Выходное напряжение: 2 в p-p, ± 2%

Выходное сопротивление: около 1 кОм

CRT

Номер: 6 дюймов, прямоугольная, внутренняя шкала

Фосфоресцирующий порошок Технические характеристики: P31

Повышающее напряжение: около 2 кВ 20 МГц

О 12KV 40 МГц

Эффективный размер экрана: 8 × 10 див [1 див = 10 мм]

Масштаб: внутренний

Вращение трассировки: регулируемая панель

Мощность требования

Напряжение: AC220V ± 10% фиксированный или 110 / 220 с откидным верхом

Частота: 50 Гц/60 Гц

Расход энергии: около 40 ва

Работа Защита окружающей среды

Температура окружающей среды: 10 C ~ 35 C

Максимальный рабочий диапазон: 0 C ~ 40 C

Влажность: 85% влажности, сушеная

Размер машины: 310*150*455 мм

Вес: около 8 кг

Температура хранения: -10 C ~ 70 C

Штуцер

Шнур питания: 1

Инструкции по уходу за изделием 1

Зонд: 2

*********************************************************************************************************************************************
