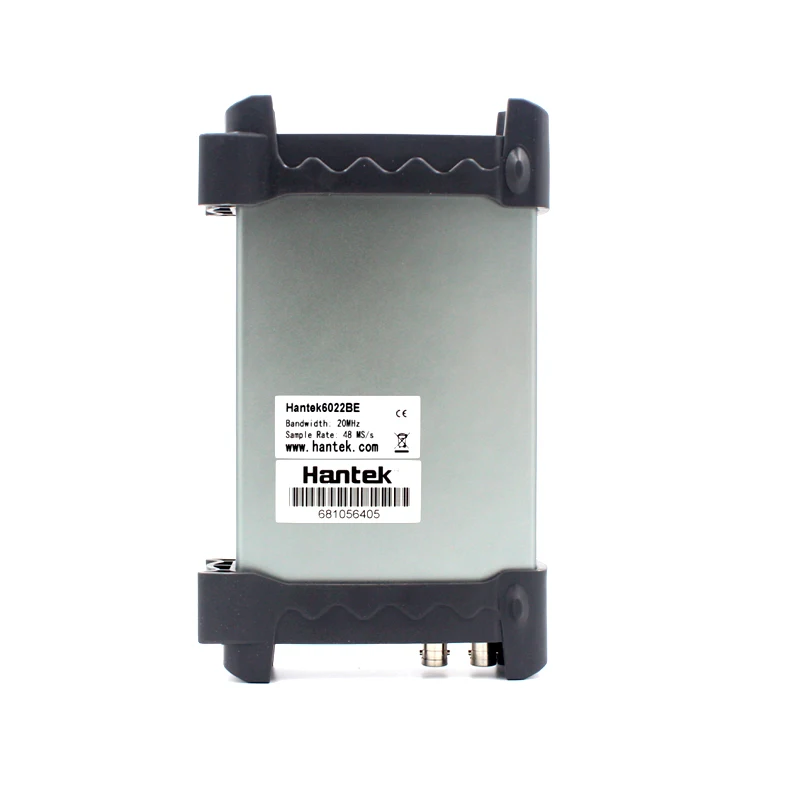

Цифровой осциллограф Hantek 6022BE портативный для ПК USB 2 канала 20 МГц Ручной

Цифровой осциллограф Hantek 6022BE портативный для ПК USB 2 канала 20 МГц Ручной

Цифровой осциллограф Hantek 6022BE, портативный осциллограф на базе ПК, 2 канала, 20 МГц, USB, Ручной осциллограф, инструмент для диагностики

Экономичность, полоса пропускания 20 МГц, 2 канала, частота дискретизации 48MSA/s, с 2 зондами; Стандартный интерфейс USBXI (TM), легко вставляется в корпус USBXI (TM), чтобы создать комбинированный инструмент.

Стандартный usbx

1. Характеристика

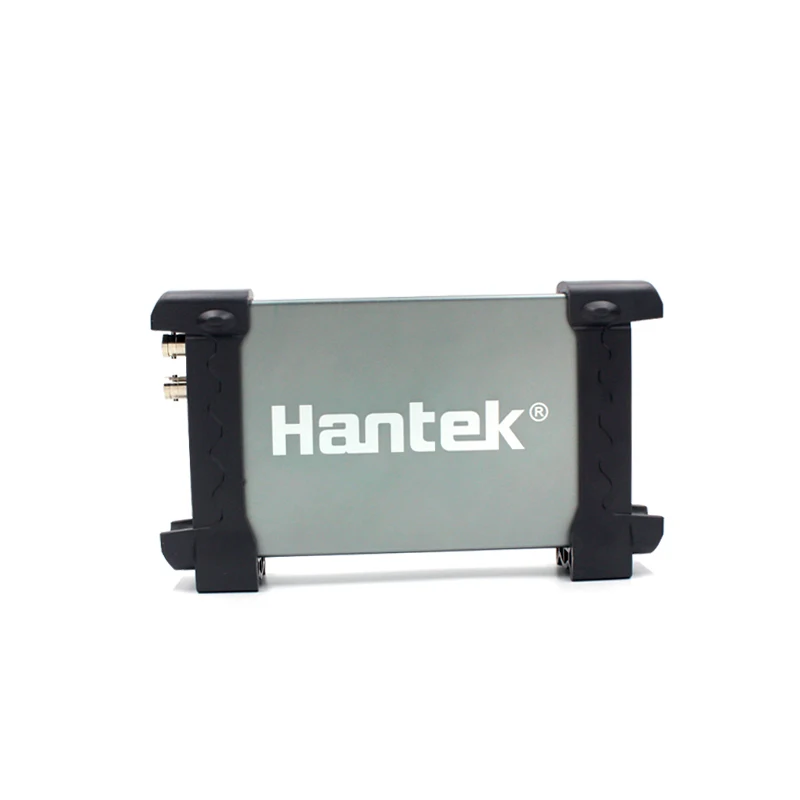

Экономичность; Отличный промышленный дизайн-такой же анодированный алюминиевый корпус, как и iPad, который не только красив и со вкусом, но и значительно повышает твердость поверхности из алюминиевого сплава, И обладает хорошей термостойкостью и высокой износостойкостью.

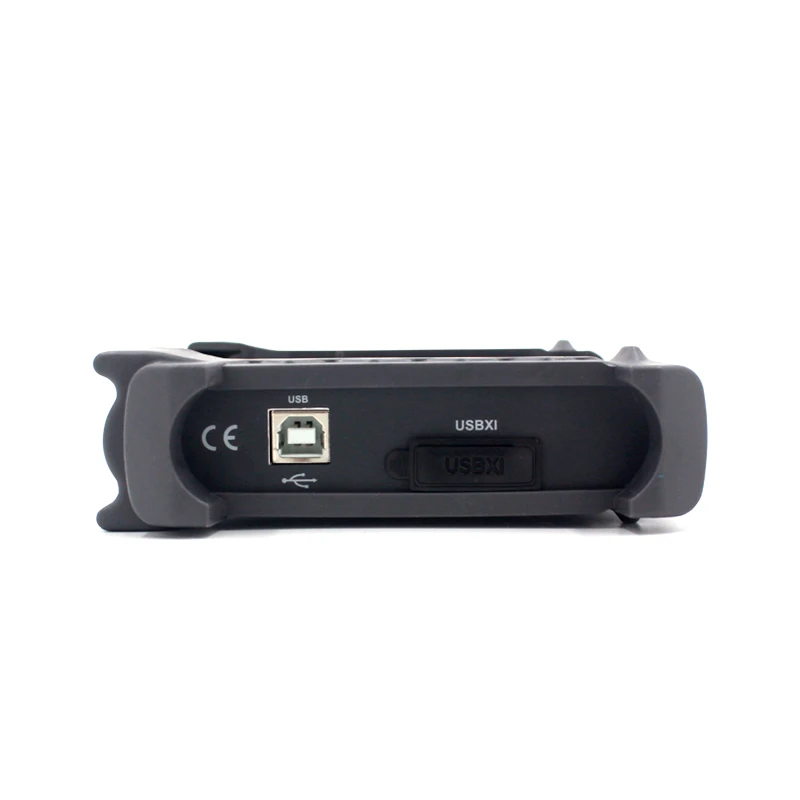

ЯTMИнтерфейс, легко вставляется в USBXITMКорпус, чтобы сделать комбинированный инструмент.

Интерфейс USB 2,0, внешний источник питания не требуется, простой в использовании.

Подходит для ноутбука, обслуживания линий продукции, легко использовать в бизнесе.

Размеры (мм):205(L) x120(W) x35(H), легко переносить.

Высокая производительность, 48 мс/с дискретизации в режиме реального времени, полоса пропускания 20 МГц,

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP,VISTA.

23 функции измерения, проверка прохода/сбоя, подходит для технического применения>

Форма сигнала средняя, стойкость, интенсивность, Инверт, дополнение, вычитание, умножения, отдел, X-Y участок.

Сохранения waveform: текстовый файл, графический файл jpg/bmp, файл MS excel/words.

БПФ

Один компьютер может подключать много DSO, легко удлинить канал.

Labview/VB/cvc/Delphi/C + +, второй дизайн.

2. Технические характеристики оборудования

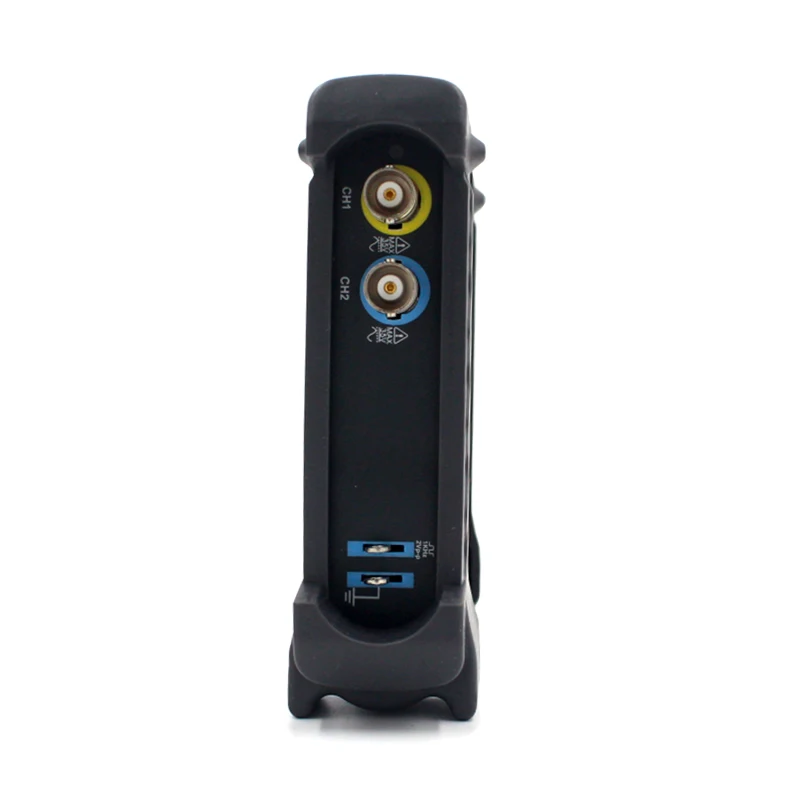

Канал

2 Каналы

Пропускная способность

20 МГц

Вход impandence

1M & Icirc; @ 25pF

Макс. Частота дискретизации

48 мс/с

Разрешение по вертикали

8Bit

Диапазон усиления

20 мВ-5V, 8 шагов

DC точности

± 3%

Развертки диапазон

1ns-9000s, 39 шагов

Вертикальной регулировкой

Да

Вход защиты

Диод зажима

X-Y

Да

Режим запуска

Автоматический, нормальный и одиночный

Триггер на танкетке

+/-

Триггер уровня регулировки скорости

Да

Триггер Тип

Поднимающийся край, опускающийся край

Источник запуска

CH1, CH2

Предпусковой механизм/пусковое устройство

0-100%

Выборкой

Да

Сигналов Дисплей

Порт/линия, средний сигнал, стойкость, интенсивность

Сеть

Открывания/закрывания

Вертикальная установка

CH1, CH2, Dual, ADD

Измерение курсора

Да

Математика

МУФ, сложение, вычитание, увеличение, деление.

Курсор

Частота, Напряжение

Аксессуары

S/W CD, зонды, руководство, USB шнур

3. Программное обеспечение

Операционная система: Windows 7,Windows 8,Windows 10,

Windows NT, Windows 2000,Windows XP, VISTA

4. Вторая конструкция

Демонстрационный код поставки (cvc, CVI,VB,LABVIEW) и техническая поддержка.

Посылка список:
1 * осциллограф
1 * USB кабель
1 * CD-плеер
2 * зонды
1 * Руководство пользователя (на английском языке)

Обратите внимание: есть новый дизайн для 6022BE, новый тип-черный чехол, старый тип-серый чехол, эти 2 типа будут отправлены случайным образом, пожалуйста, обратите внимание, что перед заказом.
