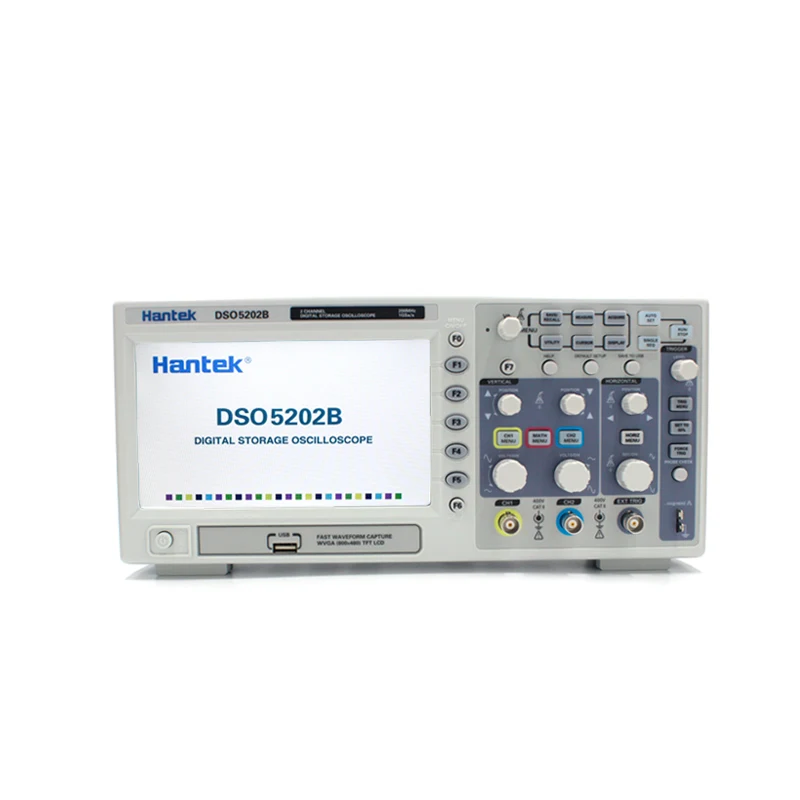

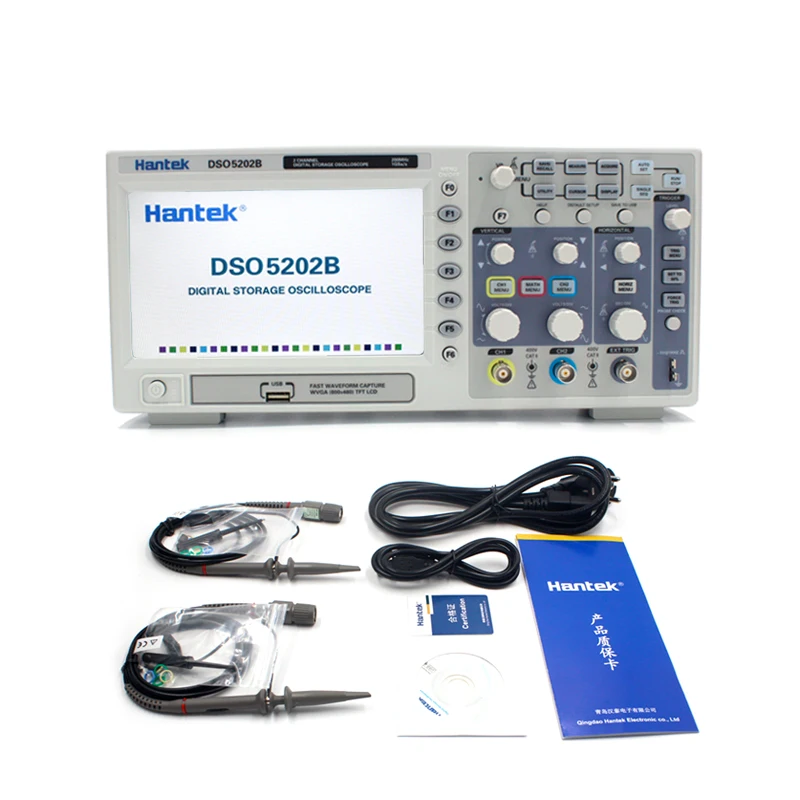

Цифровой мультиметр Hantek DSO5202B осциллограф USB ПК Ручной 200 МГц 2 канала



Цифровой мультиметр Hantek DSO5202B, осциллограф, USB, ПК, Настольный портативный осциллограф 200 МГц, 2 канала, автомобильный диагностический инструмент

Особенности:

200 МГц полос пропускания 1gsa/s частота дискретизации в реальном времени Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480) Длина записи до 1 м Режим триггера: кромка, ширина импульса, линия на выбор видео, Слип, сверхурочная работа и т. Д. Поддержка USB-хоста и подключения устройств, стандартный Несколько автоматических измерений Четыре математических функции, включая стандарт FFTs Обеспечивает программное обеспечение для анализа в реальном времени ПК VGA дополнительно

Технические характеристики:

Модель DSO5202B DSO5102B DSO5062B Пропускная способность 200 МГц 100 МГц 60 МГц Частота дискретизации в реальном времени 1GSa/s Эквивалент частота дискретизации 25GSa/s Длина записи (образцы) Одноканальный: максимальный 1 м; Двухканальный: максимальный 512K (4K,16K,40K опционально) Диапазон сек/Див 4nS/div-40S/div (в 2, 4, 8 последовательности) Точность задержки времени 500ps Вертикальный Конвертер A/D 8-бит, каждый канал выборку одновременно Диапазон Вольт/Див 2 мВ/див ~ 5 В/Див на входе BNC Диапазон местоположения ± 50 в (5 В/див),± 40 В (2 в/див ~ 500 мВ/див),2 в (200 мВ/див ~ 50 мВ/див) ± 400 мВ (20 мВ/див ~ 2 мВ/див) Предел пропускной способности 20 МГц Время подъема на BNC ≤ 1.7ns ≤ 3.5ns ≤ 5.8ns DC усиления точность ± 4% для режима сбора образцов или среднего уровня, от 5 мВ/див до 2 мВ/Див
± 3% для режима сбора образцов или среднего уровня, от 5 В/див до 10 мВ/Див Триггер Чувствительность триггера
(Тип триггера кромки) Постоянный ток: CH1/CH2 (стандартный) 1div от постоянного тока до 10 МГц; 1,5 div от 10 МГц до полного
EXT (стандартный) 200 мВ от постоянного тока до 40 МГц
EXT/5 (стандартный) 1 В от постоянного тока до 40 МГц
AC: уменьшает сигналы ниже 10 Гц

Отклонение ВЧ: уменьшает сигналы выше 80 кГц

LF отклонение: уменьшает сигналы ниже 150 кГц

Шумоподавление: уменьшает чувствительность триггера Триггер диапазон уровня CH1,CH2: ± 8 делений от центр экрана
EXT: ± 1,2 V EXT/5: ± 6В Точность уровня триггера,
Стандартная (точность для сигналов, которые поднимаются и опускаются в раз, не более 20 шт.) CH1,CH2: ± (0,3div × V/div) (в пределах ± 4 делений от центр экрана)
EXT: ±(6% настройки + 40mV)
EXT/5: ±(6% настройки + 200mV) Выравнивание диапазон 100ns-10s Триггер Тип Края Триггер на подъеме или падении Импульсный Ширина Триггер (когда>,<,=,& ne;) на положительных или отрицательных импульсах
Диапазон ширины импульса: 20ns-10s Видео Триггер для стандартного видеосигнала NTSC, PAL или SECAM
Диапазон линий: 1-525 (NTSC), 1-625 (PAL/SECAM) Наклон Триггер (когда>,<,=, ne;) на положительных или отрицательных наклонах
Время установки: 20ns-10s Сверхурочно От Запуск По переднему или заднему
Время установки: 20-10s Альтернативный Внутренний триггер на кромке, ширина импульса, видео или наклон Измерение Курсоры Руководство: разница между курсорами напряжения V; Разница между курсорами времени T; 1/T, расчетная по Гц.
Отслеживание: напряжение и время в точке волны Автоматический Pk-Pk, Max, Min, Mean, Cyc RMS, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина Дисплей Тип Правый угол 7 "TFT 16-разряд цветной ЖК-дисплей Разрешение 800*480 точек Контраст 16 передач, с планкой прогресса, чтобы показать регулировку Интерфейс USB-хост и USB-раб Питание Напряжение 100-120VACRMS(± 10%),45 Гц до 440 Гц кошка пижамы для малыша II
120-240VACRMS(± 10%),45 Гц до 66 Гц кошка пижамы для малыша II Мощность <30W Предохранитель 2 А, рейтинг T, 250 В Механические часы Размеры Длина: 313 мм Ширина: 108 мм Высота: 142 мм Вес 2,08 кг (без упаковки и аксессуаров)



Программное обеспечение:

Операционная система: Windows NT, Windows 2000, Windows XP ,VISTA
