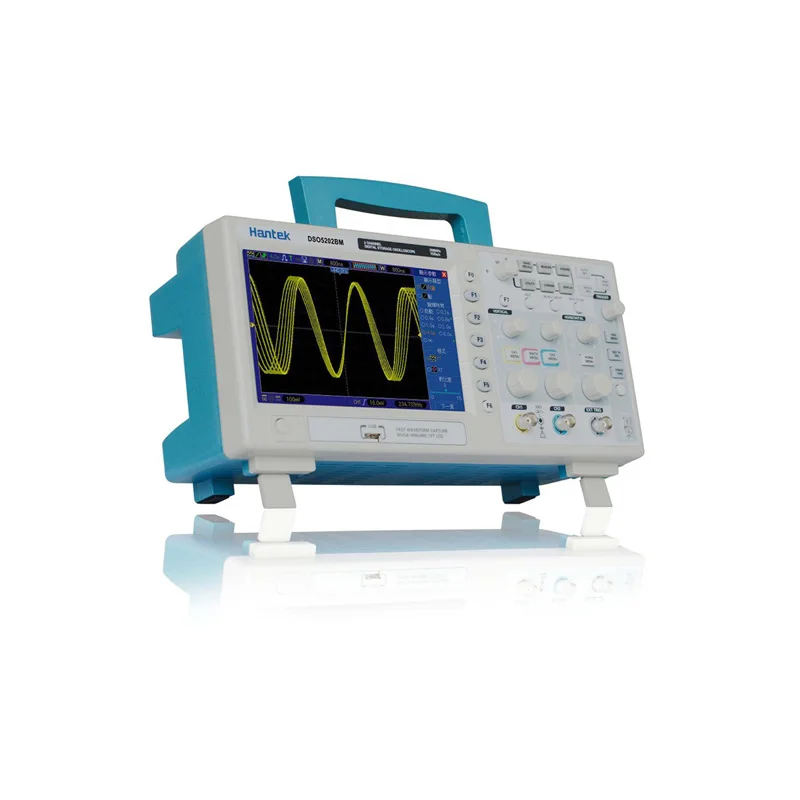

Hantek DSO5202BM цифровой автомобильный Осциллограф USB ЖК дисплей настольный Osciloscopio 200

Hantek DSO5202BM цифровой автомобильный Осциллограф USB ЖК-дисплей настольный Osciloscopio 200 МГц 2 канала 1GSa/s логический анализатор

Особенности:

• Полоса пропускания 200/100/60 МГц
• 1 gsa/s частота образцов в реальном времени
• Большой (7,0 дюйма) цветной дисплей, WVGA (800x480)

•Длина записи до 2 м
• Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.
• Usb-хост и подключение устройства, стандарт
• Несколько автоматических измерений
• Четыре Математические Функции, включая стандарт FFTs • Предоставляет программное обеспечение для анализа в реальном времени ПК

Характеристики:



Модель DSO5202BM DSO5102BM DSO5062BM Полоса пропускания 200 МГц 100 МГц 60 МГц Частота образцов в реальном времени 1GSa/s Эквивалентная частота образцов 25GSa/s Длина записи (точки образца) Одноканальный: максимум 2 м; Двухканальный: максимум 1 м (4 K, 16 K, 40 K опционально) Диапазон сек/Див 4nS/div-40S/div (в последовательности 2, 4, 8) Точность времени задержки 500 ps Вертикальный Преобразователь A/D 8-битное разрешение, каждый канал отбирается одновременно Диапазон Вольт/Див 2МВ/див ~ 5В/Див на входе BNC Диапазон положения ± 50В (5В/див), ± 40В (2В/див ~ 500мВ/див), 2В (200мВ/див ~ 50мв/див) ± 400мв (20мв/див ~ 2МВ/див)     Время подъема на BNC ≤ 1,7 нс ≤ 3,5 нс ≤ 5,8 нс Точность усиления постоянного тока ± 4% для образца или среднего режима приобретения, 5мв/див до 2МВ/Див
± 3% Для образца или среднего режима приобретения, от 5 В/див до 10 мВ/Див Триггер Чувствительность триггера
(Тип триггера кромки) DC: CH1/CH2 (Типичный) 1div от DC до 10 MHz; 1.5div от 10 MHz до Full
EXT (Типичный) 200 мВ от постоянного тока до 40 МГц
EXT/5 (Типичный) 1 в от постоянного тока до 40 МГц
AC: ослабляет сигналы ниже 10 Гц

Отклонение ВЧ: ослабляет сигналы выше 80 кГц

LF отклонение: ослабляет сигналы ниже 150 кГц

Отклонение шума: уменьшает чувствительность триггера Диапазон уровня триггера CH1, CH2: ± 8 делений от центра экрана
EXT: ± 1,2 В EXT/5: ± 6 в Точность уровня триггера,
Типичная (точность для сигналов, имеющих рост и падение раз ≥ 20 нс) CH1, CH2: ± (0.3div ×V/div) (в пределах ± 4 делений от центра экрана)
EXT: ± (6% настроек + 40мв)
EXT/5: ± (6% настроек + 200 мВ) Диапазон Holdoff 100ns-10s Тип триггера Кромка Триггер на подъеме или падающей кромке Ширина импульса Триггер (когда>, <, =, & ne;) на положительных или отрицательных импульсов
Диапазон ширины импульса: 20ns-10s Видео Триггер для стандартного видеосигнала NTSC, PAL или SECAM
Диапазон линий: 1-525 (NTSC), 1-625 (PAL/SECAM) Наклон Триггер (когда>, <, =, & ne;) на положительном или отрицательном наклоне
Время установки: 20ns-10s Сверхурочная работа От подъема или падения
Время установки: 20-10 s Альтернативный Внутренний триггер на кромке, ширина импульса, видео или наклон Измерение Курсоры Руководство: разница между курсорами напряжения и Delta; V; разница между курсорами времени и Delta; T; 1/& Delta; T рассчитывается по Гц.
Отслеживание: напряжение и время в точке сигнала Автоматический Pk-Pk, Max, Min, Mean, Cyc RMS, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина Дисплей Тип Прямоугольный 7-дюймовый TFT 16-значный цветной ЖК-дисплей Разрешение 800*480 точек Контрастность 16 передач, с индикатором хода, чтобы показать регулировку Интерфейс USB хост и USB slave Источник питания Напряжение 100-120VACRMS (± 10%), 45 Гц до 440 Гц, CAT II
120-240VACRMS (± 10%), 45 Гц до 66 Гц, CAT II Мощность <30 Вт Предохранитель 2А, Т-рейтинг, 250В Механический Размер Длина: 313 мм Ширина: 108 мм Высота: 142 мм Вес 2,08 кг (эксклюзивная упаковка и аксессуары)



Программное обеспечение:

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA
