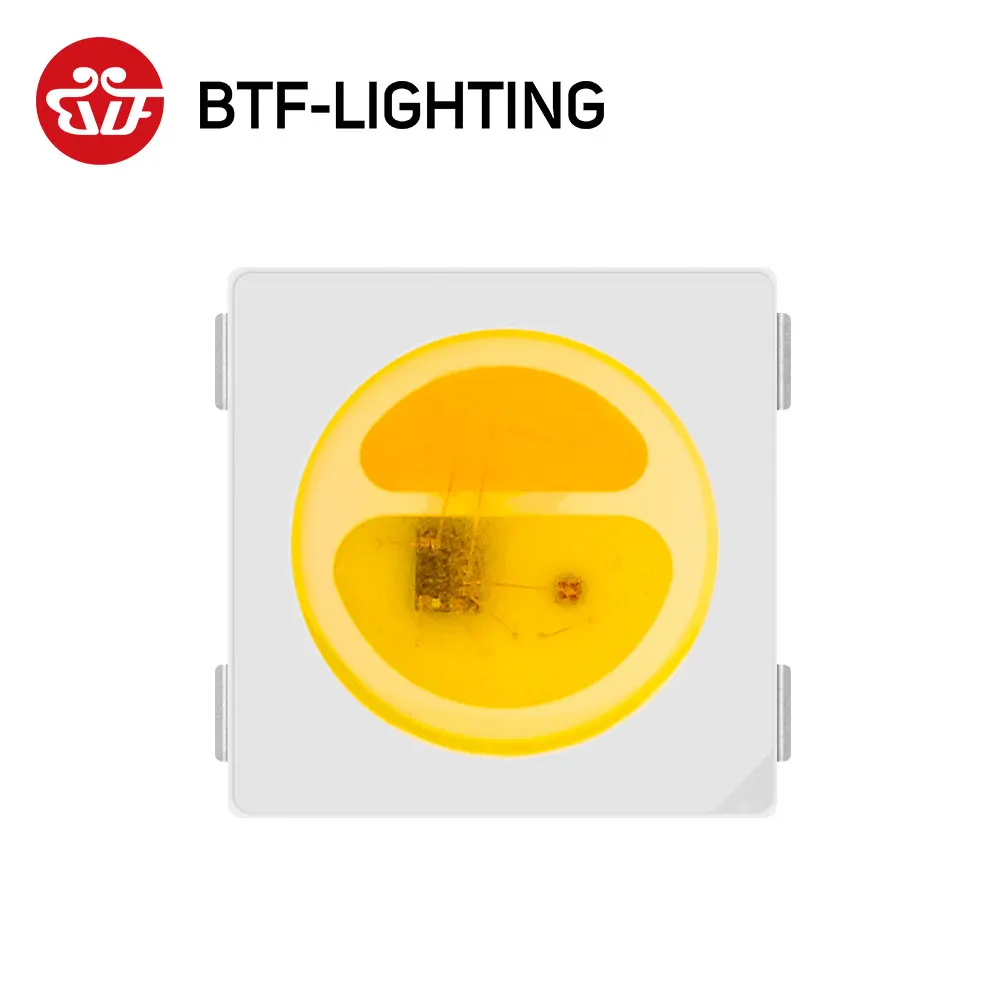

10 ~ 1000 шт SK6812 5050 SMD (аналогичный WS2812B)WWA (белый + теплый белый янтарный)

10 ~ 1000 шт SK6812 5050 SMD (аналогичный WS2812B)WWA (белый + теплый белый янтарный)

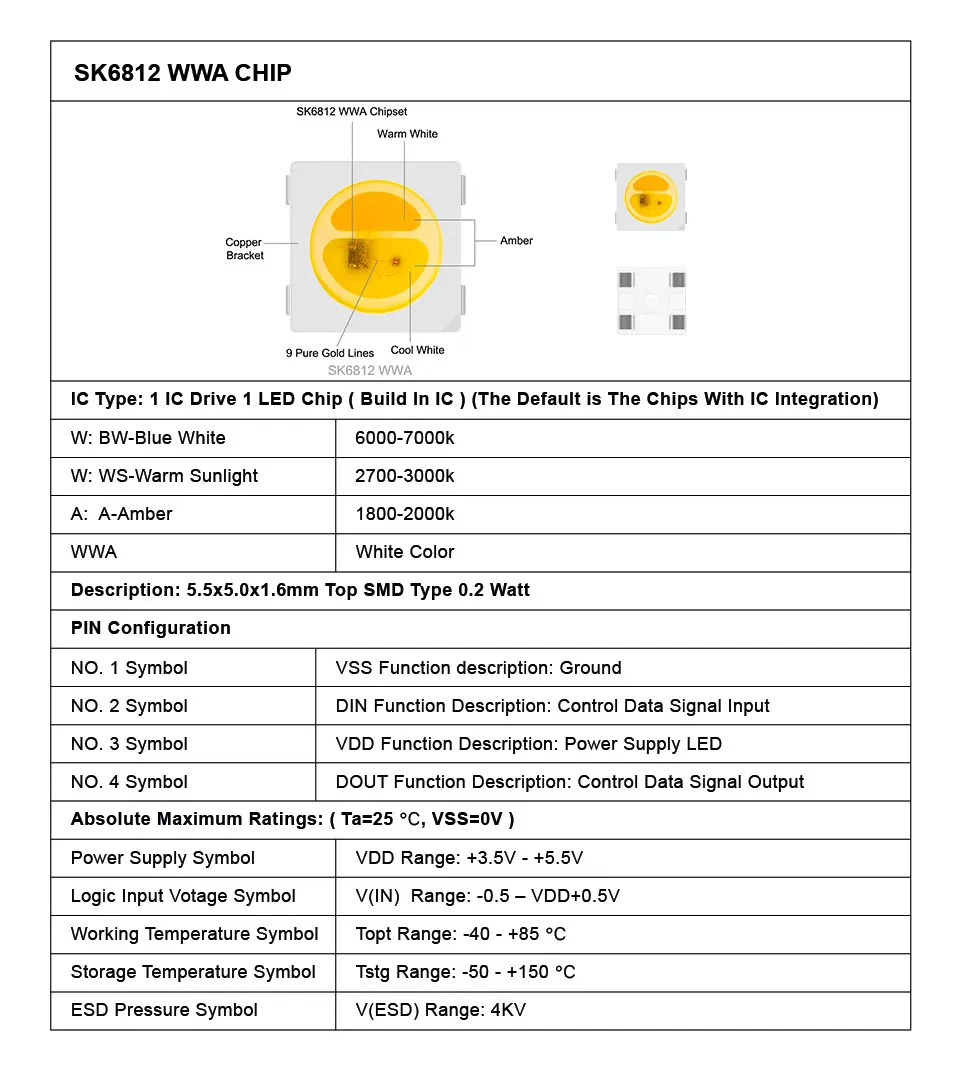

SK6812WWA

Спецификация

Интегрированный источник света интеллектуальное управление

Светодиодный чип Типа SMD

Номер документа: SPC/ SK6812WWA

Номер модели: SK6812WWA

Описание: 5,5x5,0x1,6 мм Верхний SMD Тип 0,2 Вт

Интеллектуальное управление светодиодами

Интегрированный источник света интеллектуальное управление

Светодиодного типа SMD

Модель: SK6812WWA-XX

1. Обзор продукта:

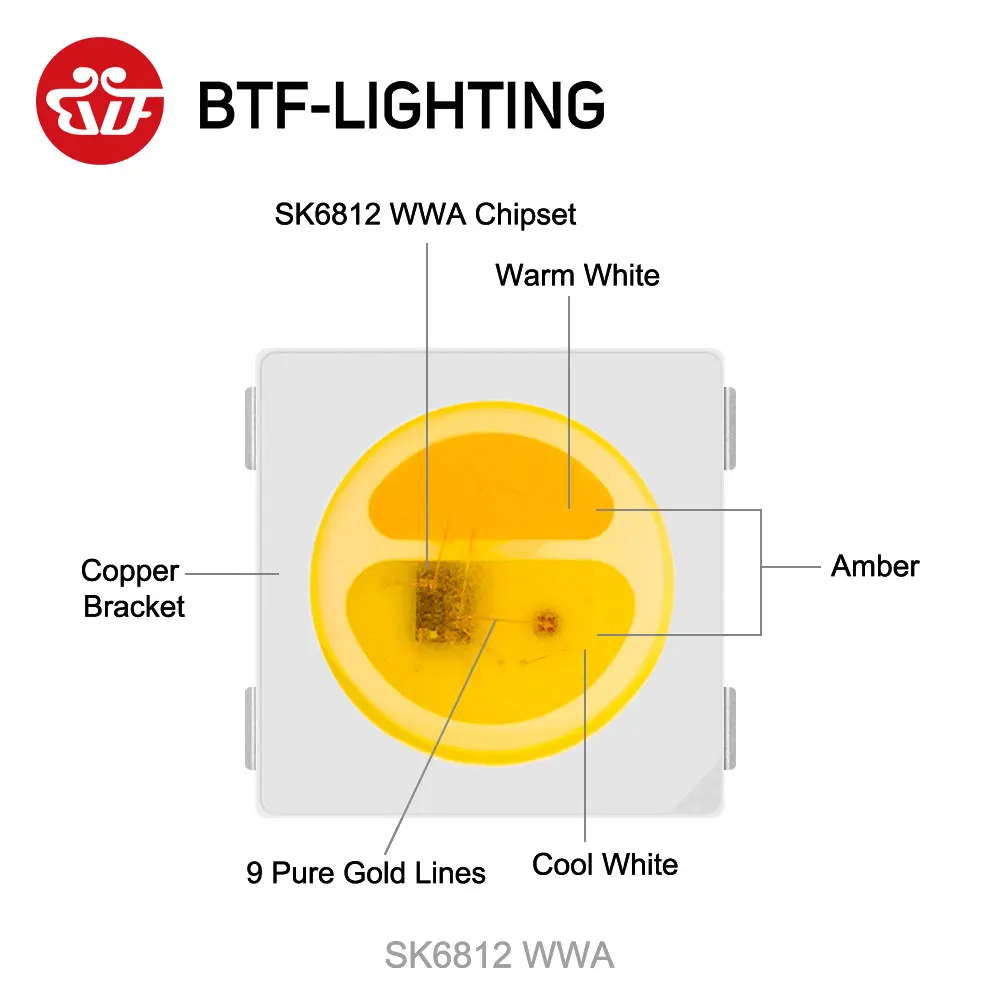

SK6812WWA-Умная светодиодная схема управления и светоизлучающая схема в одном контролируемом светодиодном источнике,

Который имеет форму светодиодного чипа 5050. Каждый элемент освещения-пиксель, а интенсивность

Пиксели находятся на входном сигнале интеллектуального цифрового интерфейса. Выход определяется запатентованной PWM

Технология, которая эффективно гарантирует высокую консистенцию цвета пикселей. Контроль

Цепь состоит из цепи усиления сигнала, встроенной цепи постоянного тока и высокой

Прецизионный RC осциллятор.

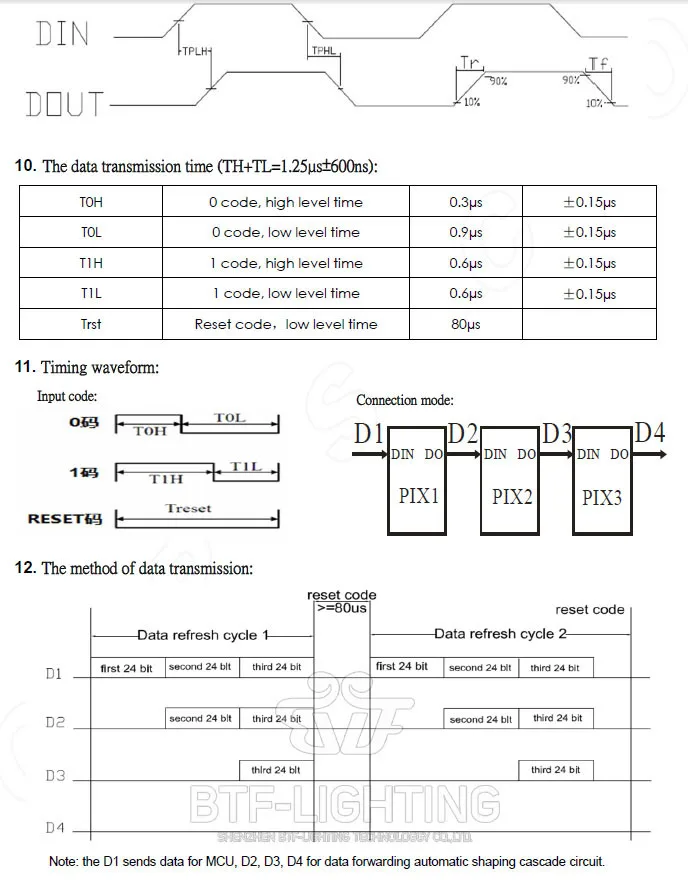

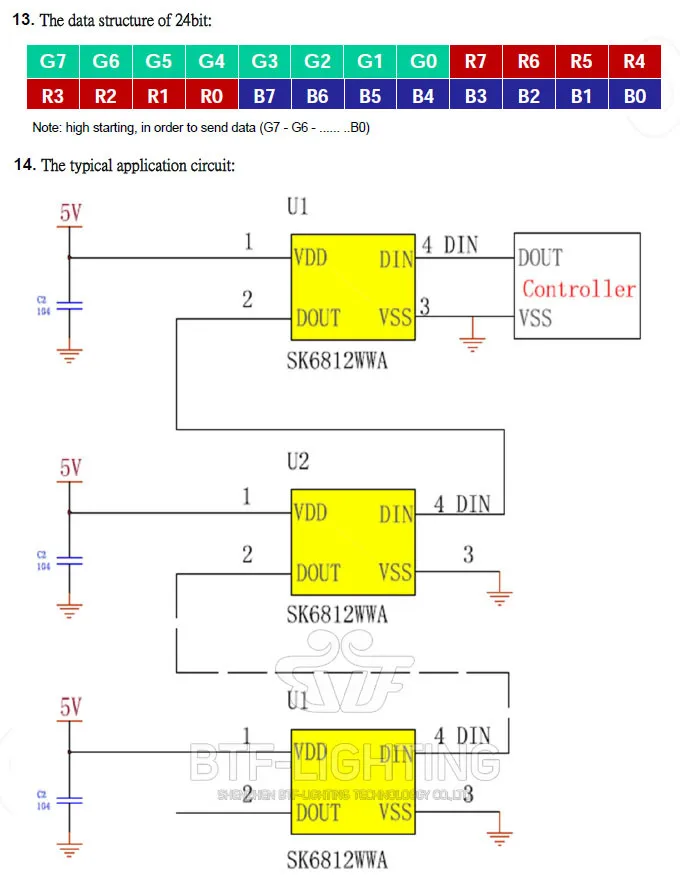

Используемый протокол данных является однополярным режимом связи NRZ. 24-битные данные передаются

От контроллера до DIN первого элемента, и если он принимается, он извлекается из пикселя в пиксель. После

Внутренняя защелка данных, остальные данные передаются через внутреннюю цепь усиления и отправляются

На порту DO до остальных пикселей. Пиксель сбрасывается после окончания DIN. Использование автоматического

Формирующая технология пересылки делает количество каскадных пикселей без передачи сигнала только

Ограничено скоростью передачи сигнала.

Светодиод имеет низкое напряжение вождения (что обеспечивает защиту окружающей среды и энергосбережение),

Высокая яркость, угол рассеяния, хорошая консистенция, низкая мощность и длительный срок службы. Схема управления

Интегрирован в светодиод выше.

2.Основное поле применения:

.Полноцветная светодиодная гирлянда, СВЕТОДИОДНЫЙ полноцветный модуль, супер жесткие и мягкие светодиодные лампы, светодиодная трубка,

Светодиодный внешний вид/Освещение сцены

.Светодиодный точечный свет, светодиодный пиксельный экран, светодиодный экран в форме, различные электронные продукты, электрические

Оборудование и т. Д.

3.Описание:

.Верхняя SMD внутренняя интегрированная Высококачественная внешняя контрольная линия последовательного каскада постоянного тока IC;

.Схема управления и чип в компонентах SMD 5050, для формирования полного контроля пикселей, цвета

Смешивание однородности и консистенции;

.Встроенная схема формирования данных, сигнал пикселя получен после формирования волны и выходной формы волны

Искажение не гарантирует линию;

.Встроенная Мощность при перезагрузке и перезагрузке цепи, питание не работает;

.Серая схема регулировки уровня (256 уровней Серая Шкала регулируется);

.Специальная обработка Красного диска, баланс цвета;

.Линия передачи данных;

.Пластиковая технология укрепления вперед, расстояние передачи между двумя точками более 10 м;

.Использование типичной частоты передачи данных 800 кбит/с, когда частота обновления 30 кадров в сек

1. Особенности

Цель сделать клиентов и пользователей OPSCO ясным пониманием способов

Используйте светодиод.

2. Описание

Как правило. Светодиод может использоваться так же, как и другие Полупроводники. При использовании

Светодиод OPSCO TOP SMD, необходимо принять следующие меры предосторожности для защиты светодиода.

3. Предостережения

3,1. Пыль и чистка

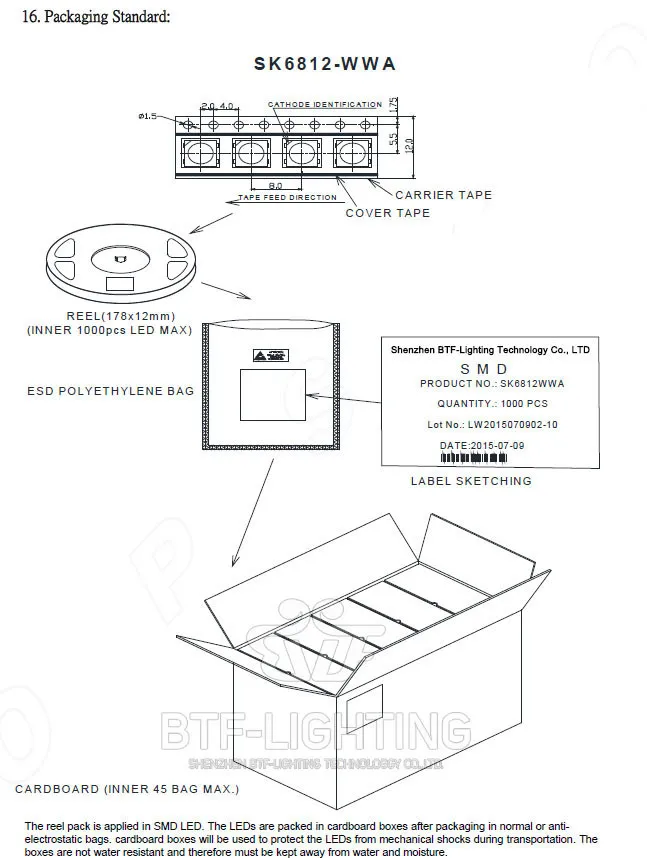

3,2. Влагонепроницаемая упаковка

Во избежание поглощения влаги во время транспортировки и хранения светодиод упаковывается в

Алюминиевый конверт, осушитель входит в алюминиевый конверт, так как он поглощает влагу. Когда

Влага впитывается в AMT пакет он может испаряться и расширяться во время пайки. Есть

Возможность того, что это может привести к отшелушиванию контактов и повреждению оптических характеристик

Светодиоды. По этой причине Влагонепроницаемая упаковка используется для сохранения влаги до минимального уровня в упаковке.

3,3. Хранение

Во избежание поглощения влаги рекомендуется хранить Светодиоды SMD (в большом количестве или на ленте) в

Сухая коробка (или осушитель) с осушителем, в противном случае хранить их в следующей среде как

Рекомендуется.

A. Температура: 5C~ 30CB. Влажность: 60% RH Макс

Рекомендуется припаять светодиод как можно скорее после распаковки алюминиевых конвертов, но в случае

Что светодиод должен быть оставлен неиспользованным после распаковки конверт снова запрашивается.

Светодиод должен быть паян в течение 1 часа после открытия упаковки.

Если требуется выпечка, обработка выпечки должна быть выполнена следующим образом:

70C ±5CБолее 24 часов.

Этот излучатель имеет силиконовую поверхность, есть много преимуществ для силиконовой поверхности с точки зрения оптики

Свойства и Улучшенная надежность. Однако силикон является более мягким материалом и подвержен притягиванию пыли. В то время как

Минимальное количество пыли и мусора на светодиоде не вызовет значительного снижения освещенности, шагов

Следует принять, чтобы излучатель не попадал в пыль.

К ним относятся сохранение светодиодов в упаковке производителя до сборки и хранения сборки в

Закрытая область после установки излучателей.

Состояние поверхности этого устройства может меняться, когда органические растворители, такие как трихлорэтилен или ацетон

Были применены.

Избегайте использования органического растворителя, рекомендуется использовать изопропил в качестве растворителя для очистки светодиодов.

При использовании других растворителей следует заранее подтвердить, растворят ли растворители

Упаковка и смола нет.

Не очищайте светодиоды ультразвуком. Когда это абсолютно необходимо, влияние как ультразвуковое

Очистка от светодиодов зависит от таких факторов, как Ультразвуковая мощность. Время выпечки и сборка

Состояние. Перед очисткой необходимо провести предварительный тест, чтобы подтвердить, будет ли поврежден светодиод

Происходят.

3,5 производство тепла:

Тепловая конструкция конечного продукта имеет первостепенное значение. Пожалуйста, учитывайте тепловое производство

Светодиод при создании дизайна системы. Коэффициент повышения температуры на входную электрическую мощность

Влияет на тепловое сопротивление печатной платы и Плотность размещения светодиодов на плате, а также

Компоненты. Необходимо избегать в напряженной генерации тепла и работать в пределах максимальной оценки, указанной в

Эта спецификация. Рабочий ток должен определяться после учета максимальной температуры окружающей среды

Температура светодиодов

3,6 электростатический разряд и импульсный ток:

Электростатический разряд (ESD) или импульсный ток (EOS) могут повредить светодиод.

Меры предосторожности, такие как ремешок на запястье ESD, ремешок для обуви ESD или антистатические перчатки, необходимо носить при обращении с

Светодиод.

Все устройства, оборудование и техника должны быть должным образом заземлены.

Рекомендуется провести электрическое испытание для проверки неисправностей ESD при окончательной проверке.

Важно исключить возможность перенапряжения тока при проектировании схем.

3,7 влагостойкий пакет

Не несет никакой ответственности за любые проблемы, вызванные использованием светодиодов при условиях, превышающих

Наши характеристики.

Выход светодиодного светильника достаточно сильный, чтобы повредить глаза человека. Необходимо принять меры предосторожности, чтобы не смотреть

Непосредственно на светодиодах с невидимыми глазами в течение нескольких секунд.

Формальные спецификации должны быть обменены и подписаны обеими сторонами до начала большого объема покупки.

Внешний вид и характеристики продукта могут быть изменены для улучшения без уведомления.
