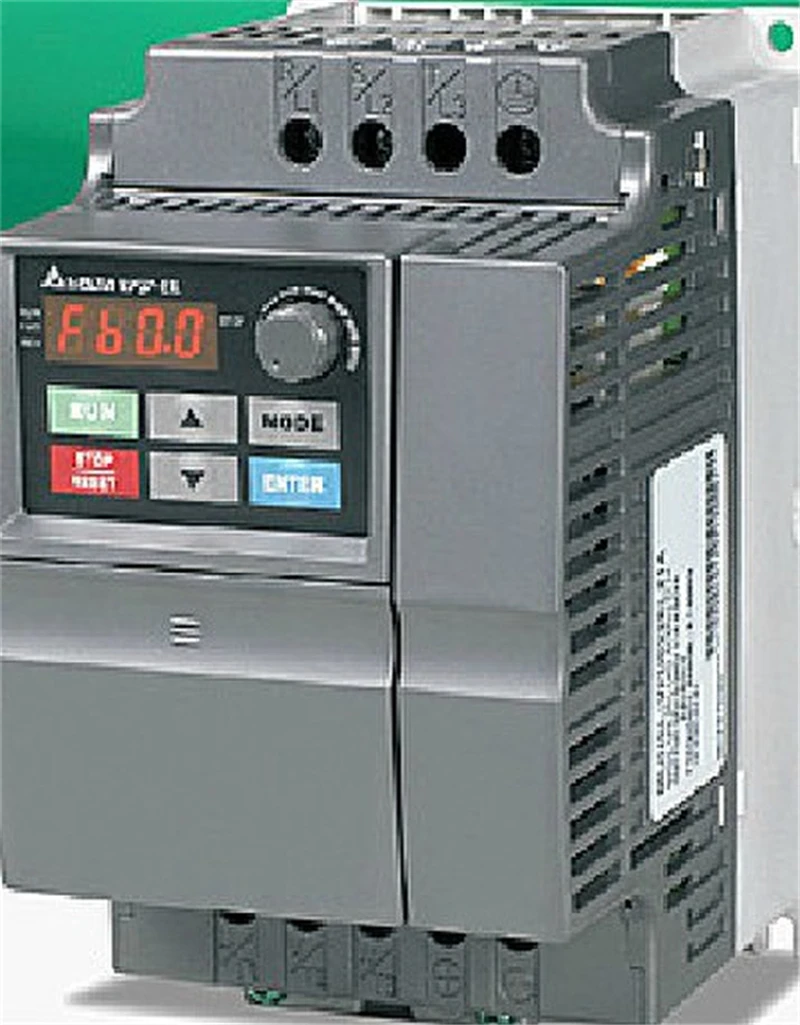

VFD015EL23A

Особенности

Серия VFD-EL представляет собой несколько функций нового поколения микро-типа переменного тока. Он имеет встроенный фильтр EMI, переключатель RFI, простой доступ к шине постоянного тока для боковой установки, высокоточное Обнаружение тока, защита от перегрузки и встроенную клавиатуру.

Технические характеристики

Выходная частота: 0,1 ~ 600 Гц

3 точки Регулируемая V/f кривая

Встроенный контроль PID отзывы

Rfi-переключатель для ИТ-сети

Встроенный EMI фильтр (для моделей 230V 1-phase и 460V 3-phase)

Используйте RS-485 интерфейс связи (RJ-45) с протоколом Modbus

Дополнительные модули связи для нескольких протоколов связи, таких как Profibus, DeviceNet, LonWorks и CANopen

Полная функция защиты от перегрузки

Приложений

Малый размер насоса и вентилятора, дуя машина, конвейерная лента, простое оборудование для обработки DIY

Общие характеристики

Управление характеристики

Управление Системы

SPWM (Синусоидальная модуляция ширины импульса) контроль (V/F контроль)

Настройки частоты Разрешение

0,01 Гц

Выход частоты Разрешение

0,01 Гц

Характеристики крутящего момента

Включая автоматический крутящий момент/автоматическое/скольжение компенсация: пусковой крутящий момент может быть 150% при 5,0 Гц

Защита от перегрузки выносливость

150% номинального тока в течение 1 минуты

Пропустить частоты

Состоит из трех зон, диапазон регулировки 0,1-600 Гц

Ускоренный/Decel времени

0,1 до 600 секунд (2 самостоятельной настройки для Accel/Decel время)

Ларек предупреждения уровня

Установка от 20 до 250% номинального тока

Торможение постоянного тока

Рабочая частота 0,1-600,0 Гц, выход 0-100% Номинальный ток

Время начала 0-60 секунд, время остановки 0-60 секунд, время остановки 0-60 секунд

Регенерированный торможения крутящего момента

Прибл. 20% (до 125% возможно с дополнительным тормозным резистором или внешним тормозным блоком,

1-15 л.с. (0,75-11 кВт) модели имеют встроенный тормозной измельчитель)

V/F узор

Регулируемый V/f узор

Эксплуатационных характеристик

Настройки частоты

Кнопочная панель

Настройка вверх и вниз

Внешнего сигнала

Potentiometer-5K/0,5 W, 0 до + 10VDC, на возраст от 4 до 20mA, RS-485 интерфейс;

Многофункциональные входы от 3 до 6(15 шагов, пробежка, вверх/вниз)

Управление настройки сигнала

Кнопочная панель

Набор для запуска и остановки

Внешнего сигнала

2 провода/3 провода (MI1, MI2,MI3), управление бегом, RS-485 последовательный интерфейс (MODBUS), программируемый логический контроллер

Многофункциональный входной сигнал

Многошаговый выбор 0-15, пробежка, ингибитор accel/decel, 2 переключателя accel/decel, счетчик, внешний базовый блок, выбор ACI/AVI, сброс драйвера, настройка клавиш вверх/вниз, выбор входного сигнала NPN/PNP

Многофункциональная Выходная индикация

Управление приводом переменного тока, частота достигается, счетчик достигается, нулевая скорость, базовый блок, индикация неисправности, сигнализация перегрева, Аварийная остановка и статуи выбор входных терминалов

Аналоговый Выход сигнала

Выход частота/ток

Сигнализация Выход контакт

Контакт будет включен при неисправности диска (1 форма C/изменение контакта или 1 выход открытого коллектора)

Управление функции

AVR, accel/decel S-Curve, защита от перенапряжения/перегрузки по току, 5 записей неисправностей, обратное торможение, мгновенный перезапуск потери мощности, торможение постоянного тока, Автоматическая компенсация крутящего момента/скольжения, регулируемая частота перевозчика, выходная частота, блокировка/Сброс параметров, PID контроль, внешний счетчик, MODBUS связь, ненормальный сброс, ненормальный повторный запуск, энергосбережение, управление вентилятором, Частота сна/пробуждения, выбор источника частоты 1st/2ne, комбинация источника частоты 1st/2nd, выбор NPN/PNP, функция постоянного давления

Функции защиты

Перенапряжение, Перегрузка по току, под напряжением, внешняя неисправность, перегрузка, перегрев, электронный тепловой, IGBT короткого замыкания, PTC

Дисплей клавиатуры

6-ключ, 7-сегментный светодиодный с 4-разрядный, 4 Статус светодиодный s, Мастер частота, выходная частота, ток на выходе, изготовленные на заказ блоки, значения параметров настройки и замком, неисправностей, запуск, остановка, сброс, FWD/REV

Встроенный фильтр EMI

Для 230V 1-фазный и 460V 3-фазовый модели.

Условия окружающей среды

Степень защиты

IP20

Степень загрязнения окружающей среды

2

Установка расположение

Высота 1000 м или ниже, защищает от коррозионных газов, жидкости и пыли

Окружающего Температура

-От 100C до 500C(400C для бокового монтажа) без конденсации и не замораживания

Коробка для хранения/Транспорт Температура

-200C для 600C

Окружающего Температура

Ниже 90% относительной влажности (без конденсации)

Вибрация

9,80665 m/s2(1G) менее 20 Гц, 5,88 m/s2 (0,6 г), при температуре 20 до 50 Гц

Точные Технические характеристики

Схема 1

Напряжение класс

115V

Партномер vfdxxxel

002

004

007

Макс. Применимый выход двигателя (кВт)

0,2

0,4

0,75

Макс. Применимый выход двигателя (HP)

0,25

0,5

1,0

Выход рейтинг

Номинальная выходная мощность (кВА)

0,6

1,0

1,6

Номинальный выходной ток (A)

1,6

2,5

4,2

Максимальное выходное напряжение (В)

Безуходный 3-х фазный пропорционально в два раза больше, чем Вход Напряжение

Выходная частота (Гц)

0,1 ~ 600 Гц

Частота несущей передачи (кГц)

Детям от 2 до 12 лет

Вход рейтинг

Номинальный входной ток (A)

Однофазный

6,4

9

18

Номинальная Напряжение/частота

Однофазный, 100-120 В пер. тока, 50/60 Гц

Напряжение толерантность

+-20%(90 ~ 132 В)

Допуск частоты

+-5%(47 ~ 63 Гц)

Метод охлаждения

Естественное охлаждение

Вес (кг)

1,1

1,1

1,4

Diagram2

Напряжение класс

230V

Партномер vfdxxxel

002

004

007

Бадминтонных ракеток 015

022

037

Макс. Применимый выход двигателя (кВт)

0,2

0,4

0,7

1,5

2,2

3,7

Макс. Применимый выход двигателя (HP)

0,25

0,5

1,0

2,0

3,0

5,0

Выход рейтинг

Номинальная выходная мощность (кВА)

0,6

1,0

1,6

2,9

4,2

6,5

Номинальный выходной ток (A)

1,6

2,5

4,2

7,5

11,0

17,0

Максимальное выходное напряжение (В)

Безуходный 3-х фазный пропорционально Вход Напряжение

Выходная частота (Гц)

0,1 ~ 600 Гц

Частота несущей передачи (кГц)

Детям от 2 до 12 лет

XXXEL21A

Номинальный входной ток (A)

4,9

6,5

9,5

15,7

24

--

Номинальная Напряжение/частота

1 фаза, 200-240 В пер. тока, 50/60 Гц

XXXEL23A

Номинальный входной ток (A)

1,9

2,7

4,9

9

14

20,6

Номинальная Напряжение/частота

Безуходный 3-х фазный, 200-240 В пер. тока, 50/60 Гц

Напряжение толерантность

+-10%(180-264 в)

Допуск частоты

+-5%(47-63 Гц)

Метод охлаждения

Естественное охлаждение

Вентилятор охлаждения

Вес (кг)

1,2

1,2

1,2

1,7

1,7

1,7

Diagram3

Напряжение класс

460V

Партномер vfdxxxel

004

007

Бадминтонных ракеток 015

022

037

Макс. Применимый выход двигателя (кВт)

0,4

0,75

1,5

2,2

3,7

Макс. Применимый выход двигателя (HP)

0,5

1,0

2,0

3,0

5,0

Выход рейтинг

Номинальная выходная мощность (кВА)

1,2

2,0

3,3

4,4

6,8

Номинальный выходной ток (A)

1,5

2,5

4,2

5,5

8,2

Максимальное выходное напряжение (В)

Безуходный 3-х фазный пропорционально Вход Напряжение

Выходная частота (Гц)

0,1 ~ 600 Гц

Частота несущей передачи (кГц)

Детям от 2 до 12 лет

Вход рейтинг

Номинальный входной ток (A)

Безуходный 3-х фазный

1,8

3,2

4,3

7,1

9,0

Номинальная Напряжение/частота

Безуходный 3-х фазный, 380-480 В пер. тока, 50/60 Гц

Напряжение толерантность

+-10%(180-264 в)

Допуск частоты

+-5%(47-63 Гц)

Метод охлаждения

Естественное охлаждение

Вентилятор охлаждения

Вес (кг)

1,2

1,2

. 1,2

1,7

1,7

1,7

Размеры

Стандартный Монтажная схема
