Высокозаполняющий потенциал: портативная система жидкостных насосов высокого

Бесплатная доставка Модель: WS-AH100-C 80 МПа высокого давления с пневматическим приводом жидкости высокого давленияСистема, портативный жидкостный блок высокого давления, испытательный стенд высокого давления, ручная Жидкостная система Система жидкого насоса с воздушным приводом включает в себя WS-AH100-C Модель-это полный гидравлический блок, готовый к подключению, который предназначен для генерации рабочего давления до 80МПа. Подходит для питания различных средних, таких какМасло, вода Или жидкостей. Поскольку давление будет генерироваться с помощью пневматического насоса. Электрическое соединение не будет необходимо. Для работы с этой системой жидкий насос с воздушным приводом должен быть оснащен блоком управления воздухом, комбинированным фильтром и сепаратором воды, клапаном регулирования давления, манометром, а также ручным клапаном сброса. В этой операции насос будет установлен на резервуар из нержавеющей стали в раме из нержавеющей стали компактным и экономичным образом. ВысокаяМанометры, манометр, клапан рециркулятора воздуха, Клапан Загрузки Желаемое рабочее давление может быть достигнуто путем регулировки давления воздуха при вождении. Когда давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на заданном значении. Этот гидравлический блок используется для всех видов испытаний давления и испытательных инструментов для научно-исследовательских и испытательных учреждений или для других функций, требующих определенного давления. Конфигурация систем включает в себя: Датчик давления воздуха, датчик давления на выходе (на первой линии панели) Ручной шар (для управления Вкл/Выкл системой), клапан регулятора давления воздуха (для контроля давления воздуха) Загрузочный игольчатый клапан (для сброса высокого давления), он находится на второй линии, а также включает 1 комплект AH100 с воздушным приводом жидкого насоса, /4 литровый гидравлический бак внутри шкафа и связанных с ним трубопроводов

Технические параметры

Тип

WS-AH100-C

Привода воздуха высокого давления

3-8bar

Макс. Выходное давление

(При давлении воздушного привода 8 бар)

80Mpa

Поколение давления

Модель жидкого насоса с воздушным приводом: AH100

Давление соотношение

100:1

Расход воздуха

0,6-1,2 m3/мин

Рабочая среда

Масло, вода, некоррозионные жидкости

Звено

Сжатого воздуха

Емкость бака масла/воды

4L или 13 л, Может быть дополнительно

Размеры (Ш x Г x В)

500x450x450mm

AH100 модель, максимальное наполнение расхода составляет около: 2-3,5 л/мин, когда повышение давления, для перекачивания чистой воды спускается

Спецификация насоса AH100 как ниже для справки, это также для жидкостной системы



Технические данные насоса внутри шкафа





Рабочее давление 7 бар насос с воздушным приводом Модель

Максимальная выходная мощность

 Давление (крючок)

 Максимальное выходное давление жидкости 1 МПа = 10 бар = 10 кг/см20204070100150200300400450500550600700900120017002350Максимальный расход жидкости л/минAH1613224,8418,514,711,29,050AH2016016,213,912,810,098,63 0 AH2823212,811,99,48,97,16,40AH40531,210,79,378,036,535,224,984,120AH644985,515,174,743,533,34

2,82

2,512,101,29AH806404,443,953,263,232,822,622,322,131,631,431,231,040AH1008303,933,473,012,732,652,512,372,011,751,621,511,371,250AH13010792,482,442,412,362,312,182,041,901,71,61,531,451,311,120AH17014111,821,81,781,761,731,711,661,611,501,461,351,200,970,850,79 0AH24019921,571,551,541,511,481,451,431,421,381,371,140,920,810,760,570,340AH30024901,231,121,050,980,850,760,640,610,580,550,520,480,450,410,370,220,180AH40032000,980,850,630,620,520,410,30,290,280,270,260,250,240,230,210,180,1



Приложений

Гидростатические испытания и испытания давления для клапанов, труб и трубок, давления, реле давления, резервуаров, шлангов, труб и трубопроводов, манометров, цилиндров и т. Д.Гидростатические и динамические испытания компонентов самолетов

Чертеж системы жидкого насоса

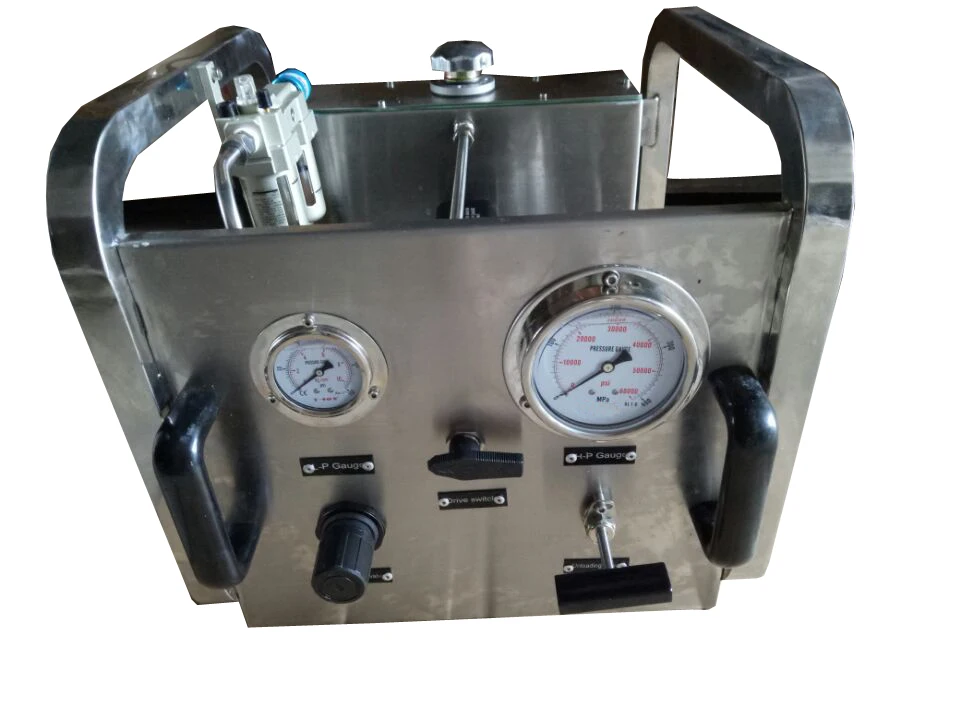

Реальные фотографии системы жидкого насоса
