7-дюймовый Графический TFT ЖК-модуль STONE интеллектуальная Сенсорная панель HMI

7-дюймовый Графический TFT ЖК-модуль STONE интеллектуальная Сенсорная панель HMI

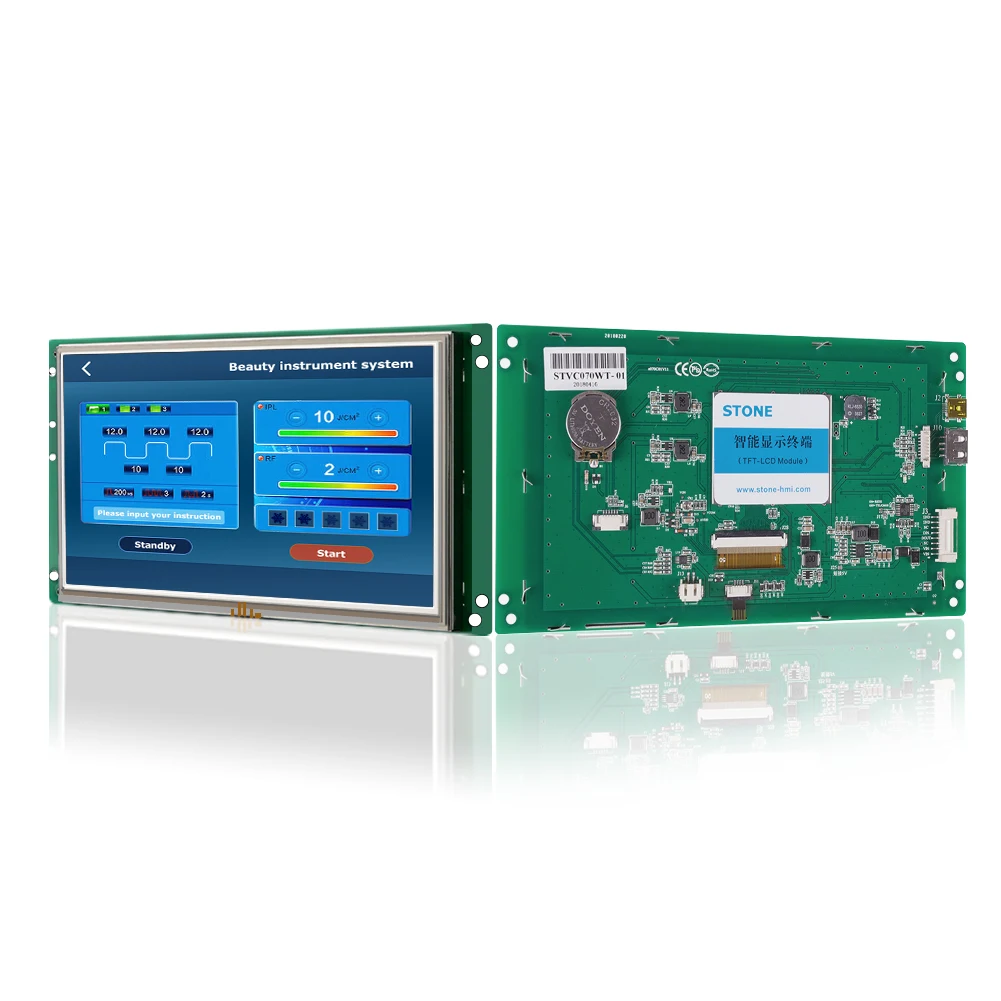

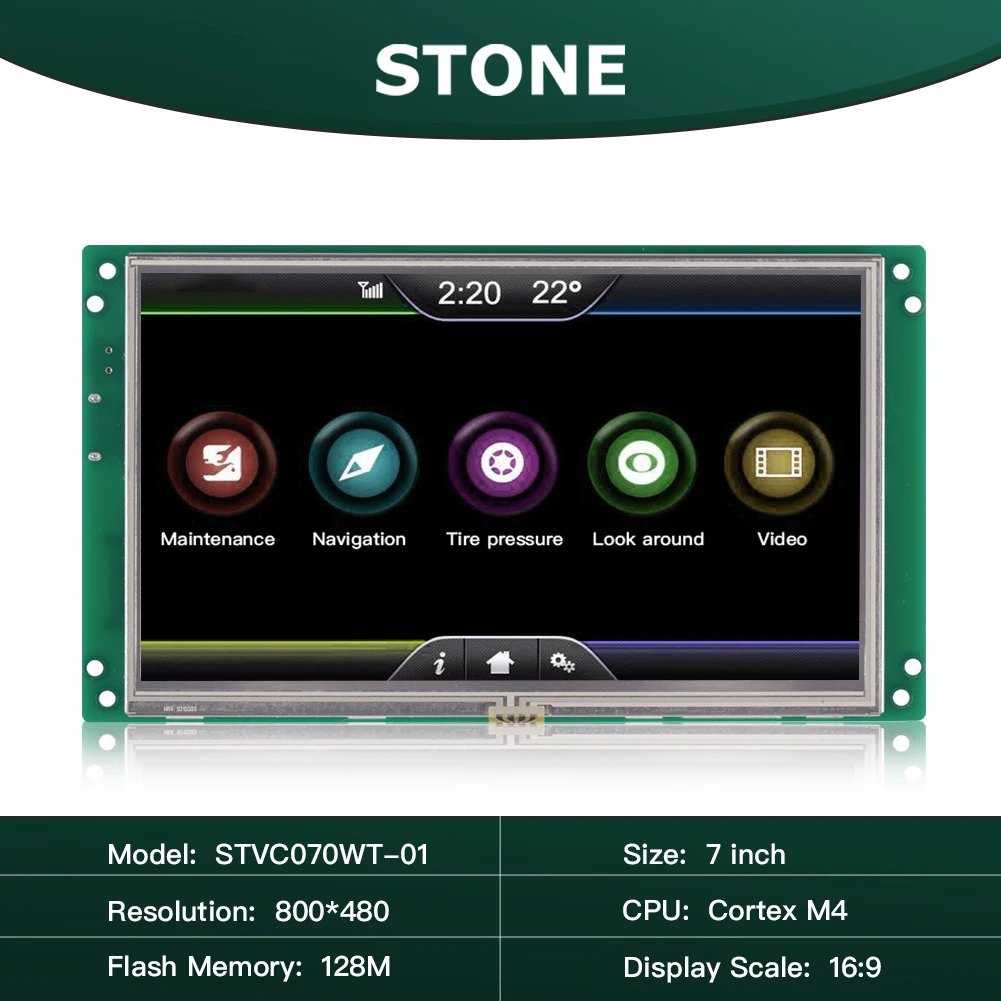

Модуль интеллектуального TFT-LCD

Модель

STWI070WT/N-01

Камень 7 дюймов Графический TFT ЖК-модуль Интеллектуальный сенсорный экран панель HMI умный дом автоматизация дисплей 800*480 с UART интерфейсом

ВSTWI070WT/N-01Была задумана какTFT мониторИСенсорный контроллер.Он включает в себя процессор, программу управления, драйвер, флэш-память, RS232/RS422 / RS485/ TTL / LAN порт, Wi-Fi/Bluetooth, Сенсорный экран, источник питания и т. Д., поэтому это целая система отображения, основанная на мощной и легкой операционной системе,Который может управляться любым MCU.

ВSTWI070WT/N-01Может использоваться для выполнения всех основных функций, таких как отображение текста, отображение изображения, отображение кривой, а также Функция касания, Функция видео и аудиоИ т. Д. Пользовательский интерфейс может быть более широким и разнообразным. И флэш-память может хранить ваши данные, файлы конфигурации,ИзображениеФайл, шрифт, видео файл и аудио файлИ т. д.

ФизическийПараметр

Размеры

7Дюйм

РесолУTion

800× Rgb× 480

ПиксельРасстояние

0,0642 (Вт)×0,1790 (H) мм

Цвет

262144 цветов(18 бит)

Область просмотра

154,08 (Вт)×85,92 (H) мм

Размер дисплея

186,4 мм x 105,5 мм

В целомРазмеры

186,4 мм x 105,5 мм x 17,4 мм

(Стандартный тип)

186,4 мм x 105,5 мм x 23,8 мм

(С портом Ethernet)

Вес нетто

300 г

Дисплей

Тип подсветки

Светодиодный

Яркость

300Cd/m2

(BПравота может регулироваться iN100 уровеньS)

Контрастность

500:1

Срок службы подсветки

30,000 hНаши

Угол обзора

70°/70 °/50 °/70 °(L/R/U/D)

TFTПанель

AКлассПромышленностьПанель

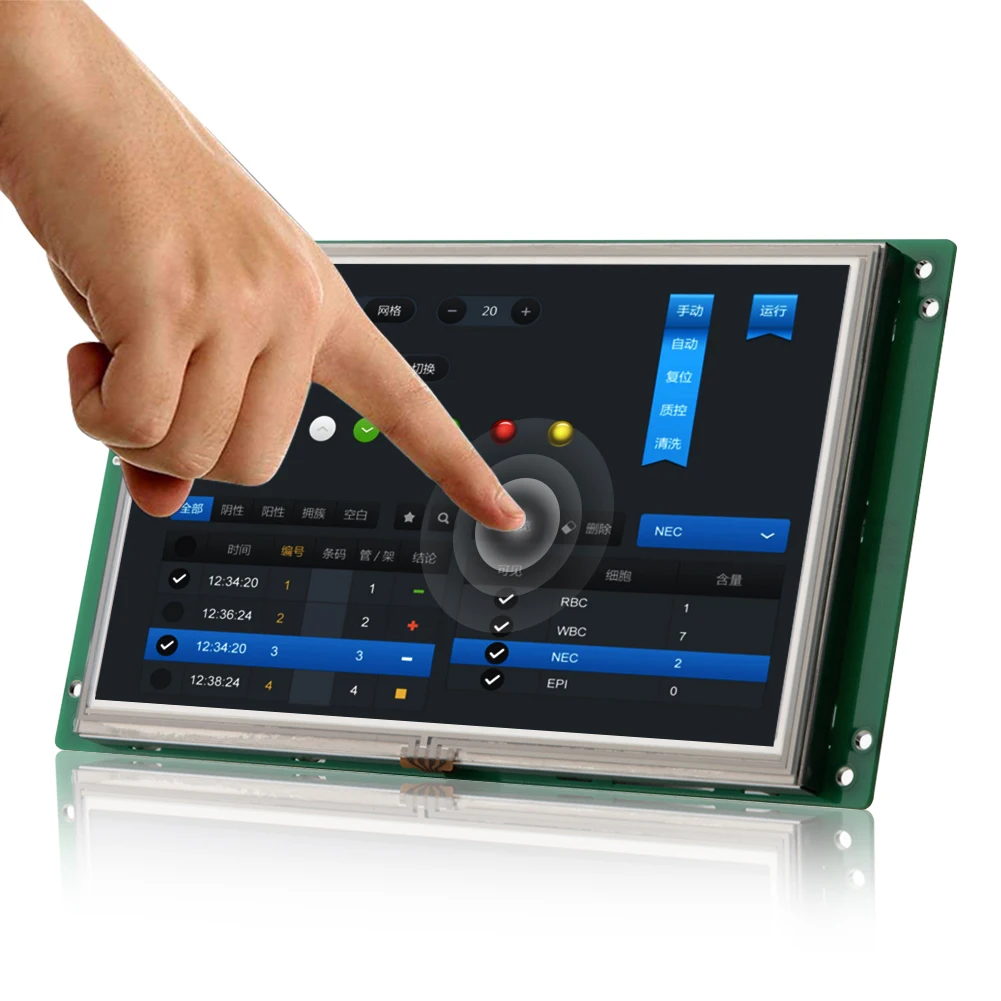

Сенсорный экран

4WIreRРесисторСенсорный/емкостный сенсорный/без сенсорного экрана

Режим экрана:

Цифровой

Процессор

Процессор

CortexA8

Частота обновления

1 г Гц

Максимальная частота кадров

60 кадров в секунду

Память

ВспышкаПамять

Стандарт 256МБ,УдлинителиИон1ГБИли 2ГБ

Объем памяти дляИзображение

В соответствии сВозможностьИзображения, предлагаем"PNG, BMP,JPG, SVG, GIF"Формат.

Интерфейс

Серийный интерфейс

RS232/RS422/RS485/Уровень TTL

Интерфейс Ethernet

10 м/100 м (опционально)

Беспроводной интерфейс

Беспроводным доступом в Интернет-FI/Bluetooth (опционально)

Файл проектаЗагрузка

USB2.0ПорторU-диск для хранения

МощностьПоставка

Номинальное напряжение

+12V DCИли+5V DC

Допустимый диапазон напряжения

+7 вПостоянный ток...+ 28 В постоянного токаИли+5V DC

Макс. Допустимые переходные процессы

+28 в

Время между двумя переходными режимами

Минимум 50 сек

INternal предохранитель

2а Самовосстанавливающийся Предохранитель

Энергопотребление

3,0 W

ЭлектрическиеХарактеристики

Параметр

Состояние

Мин

Тип

Макс.

Ток подачи

Вин =12V

(Максимальная яркость)

220Ма

Вин = 12 В

(Близкая яркость)

120Ма

Скорость передачи данных

115200Bps

SiGnal

ОкружающийУсловия

Макс. Допустимая температура окружающей среды

Управление

Хранение

-30℃ ~+80℃

-30℃ ~+ 80℃

Относительная влажность

Управление

Хранение

55℃, 85%

60℃, 90%

Ударная загрузка

Управление

Хранение

15g/11 msec

25 г/6 мс

Вибрация

Управление

Хранение

0,035 мм (10 - 58 Гц)/ 1 г (58 - 500 Гц)

3,5 мм (5 - 8,5 Гц)/ 1g (8,5-500 Гц)

Барометрическое давление

Управление

Хранение

706 до 1030 hPa

От 581 до 1030 hPa

ШумИммунитет

Статический разряд

(Контактный разряд/Воздушный разряд)

EN 61000-4-2

6 кВ/8 кВ

Радиочастотное излучение

EN 61000-4-3

10 В/м, 80% AM

1 кГц

Импульсная модуляция

ENV 50204

900 МГц±5 МГц

10 V/meff., 50% ED, 200 Гц

RF проводимость

EN 61000-4-6

150 кГц-80 МГц

10 в, 80% AM, 1 кГц

Взрыв помех

Линии поставки

Технологические линии передачи данных

Сигнальные линии

EN 61000-4-4

2КВ

2КВ

1КВ

РадиоПомехи

Уровень радиопомех, соответствующий

EN 55011

Класс А

ПоддержкаУстройство

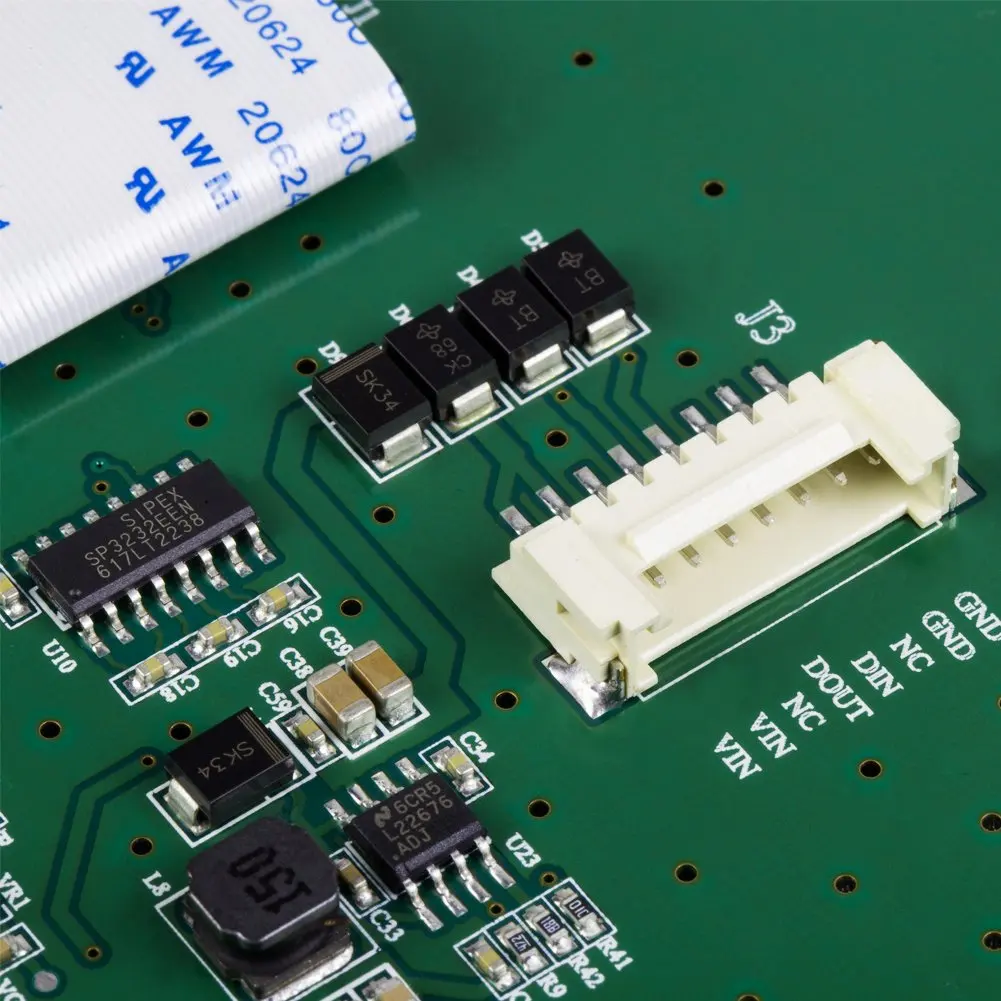

Порт UART

Поддержка

RS232/RS422/RS485/TTL

Сетевой порт

Поддержка

Порт Ethernet/Беспроводным доступом в Интернет-FI/Bluetooth

Флэш-память

Поддержка

Стандарт 256МБ,ExtEnd1ГБИли 2ГБ

Зуммер

Поддержка

RTC

Поддержка

Usb-порт

Поддержка

Онлайн загрузка по USB кабелю

УХранениеИнтерфейс диска

Поддержка.

Загрузка или копирование пользовательских данных в автономном режиме

Сенсорный экран

4 провода сопротивления/Емкостный

ВекторШрифт

СтэнDard TTFFОрмат


Поддержка формата PNG/JPG/BMP/SVG/GIF

Аудиоинтерфейс

Поддерживаемый формат

Длина одного аудиофайла не ограничена, теоретически до 4096 аудиофайлов, мощность динамика 8 Ом 2 Вт или 4 Ом 3 Вт

Набор команд

Унифицированные упрощенные наборы команд
