10,4 "TFT ЖК-модуль умный сенсорный экран HMI домашняя Автоматизация дисплей с интерфейсом RS232 / RS485 / TTL для промышленного использования

STVI104WT-01

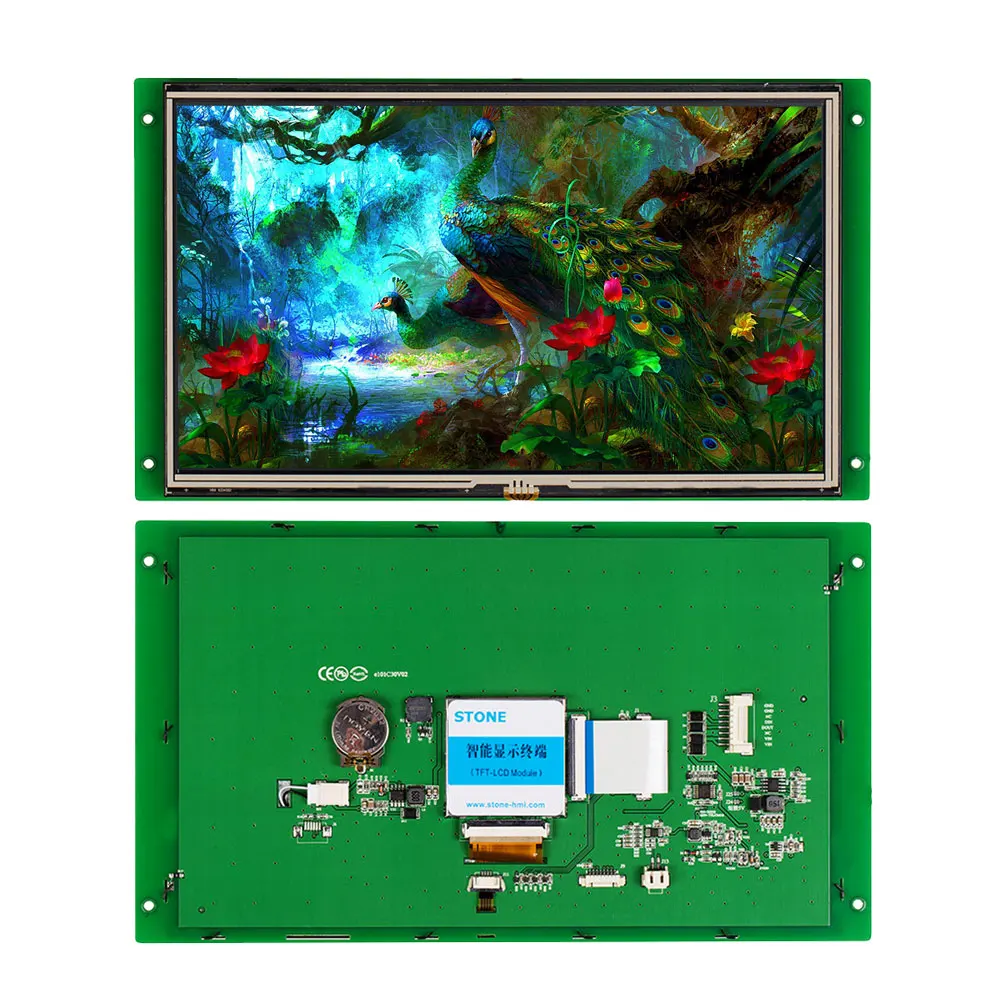

STVI104WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяЛюбой MCUЧерез простойМощный командный набор. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

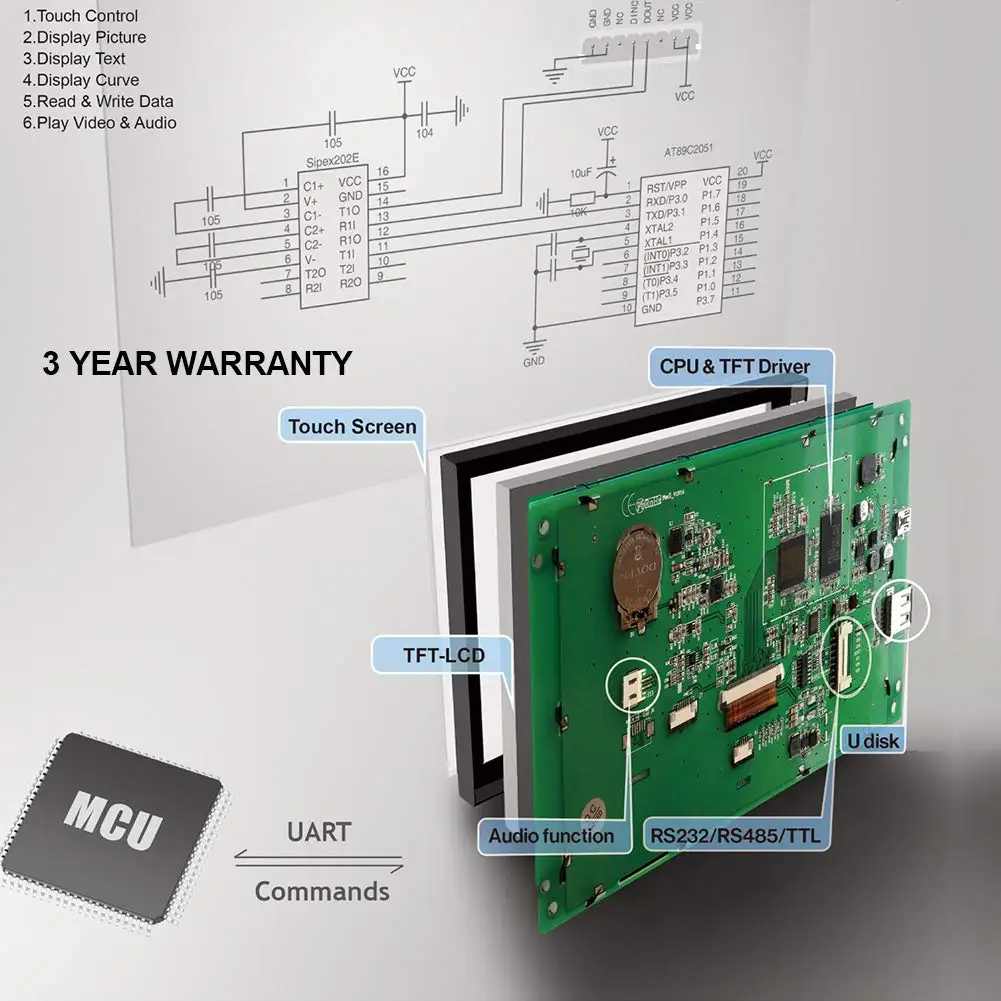

STVI104WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовБазовая программа управленияИМощное дизайнерское программное обеспечение, Так что это может уменьшить много времени разработки и затрат для инженеров.

Физический параметр

Модель

STVI104WT-01

Размер (дюйм)

10,4"

Разрешение

800 × rgb× 600

Цвет

65536 цветов (16 бит)

Область просмотра

211,2 мм × 158,4 мм

Расстояние между пикселями

0,1905 мм × 0,0635 мм (H×V)

Общий размер

247,8 мм × 193,7 мм × 15,8 мм (N)/17,4 мм (T)

Вес нетто

765 г (N)/ 805 г (T)

Панель TFT

Промышленная панель класса A +

Сенсорный экран

Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки

Светодиодный

Яркость

350 кд/м2 (яркость может регулироваться на 100 уровней)

Контрастность

500:1

Срок службы подсветки

30000 часов

Угол обзора

70 °/ 70 °/ 50 °/ 60 ° (L/R/U/D)

Рабочая температура

-20 °C ~ + 70 °C

Рабочая влажность

55 °C, 85%

Температура хранения

-30 °C ~ + 85 °C

Режим экрана

Цифровой

Параметры производительности

Процессор

CortexM4

ЖК-контроллер

CPLD EPM240

Частота обновления

200 МГц

Скорость переключения изображения

47 мс/картинка (21 фото/с)

Флэш-память

Стандартный 128 м, расширение 1 Гб

Объем памяти для изображения

В соответствии с возможностью изображения, предлагаем формат «JPG»

Интерфейс

Интерфейс RS232/ USB

Загрузка изображений

USB2.0 (12 Мбит/с) и загрузка диска для хранения U

Диапазон напряжения

DC6.0V ~ 40V (типичное значение: 12V)

Мощность

3,0 W

Отчет об испытаниях

MTBF

4250000 H

Рабочая температура

-20 °C ~ + 70 °C

Влажность воздуха

60 °C, 90%

Непрерывное испытание вибрации

10-55 Гц, 1,5 мм, 10 г

Испытание на ускорение удара

6 мс, 100 г

Тестирование ESD

10 кВ

Проверка надежности излучения

44 Вт

Основной размер TFT ЖК-модуля

Размеры

Разрешение

3,5''

320*240;320*480

4,3''

480*272

5''

480*272;640*480; 800*480

5,6''

640*480

5,7''

640*480

7''

800*480;800*600; 1024*600

8''

800*600;1024*768

9,7''

1024*768

10,1''

1024*600

10,4''

800*600

12,1''

1024*768

15,1''

1024*768

Почему каменный TFT ЖК-модуль умный?

Товар

Оборудование

Программное обеспечение

Управление

Сравнение

TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания

Программное обеспечение GUI Design и набор команд Hex

Простота в эксплуатации, используйте простую инструкцию (шестигранный код) для управления tft-модулем любым младшим инженером.

1. Легко! Pwerfull! Экономия!

2. Подключи и работай. 3. Работает быстро. 4. Промышленный класс. 5. Компоненты от известных брендов.

ПК

Операционная система

Разработка прикладных программ профессиональным инженером по программному обеспечению.

1. Требуется профессиональная работа. 2. Долгое время запуска.

3. Работает медленно.

4. Высокая стоимость.

Панель и драйвер

Нет

Напишите много программ управления для TFT модуля профессиональным инженером.

1. Нужна утомительная и профессиональная работа.

2. Стоить много времени разработки. 3. Нестабильная рабочая система.

4. Компоненты низкого качества.

Просто панель

Нет

1. Разработка оборудования и драйвера.

2. Писать программы профессиональным инженером.

1. Нужно утомительное

И профессиональная работа.

2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система.

4. Дешевые Имитационные компоненты.

Beijing STONE Technology Co.,Ltd.Является ведущим производителем продукции HMI (Интеллектуальный TFT ЖК-модуль и промышленный ПК). Характеризуется передовой технологией и надежной поддержкой клиентов из более чем 80 стран, а также имеет специализированный опыт работы в TFT LCD модуле и промышленных R & D ПК, производство и рынок более 14 лет с года мы всегда следуем духу камня" Профессиональные надежные успешные "в эти годы, и достигли огромного успеха на мировом рынке благодаря ведущей технологии, надежному обслуживанию и преобладающей цене.

1. Включает ли ваш продукт программное обеспечение?
О: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя.

2. Как вы программируете дисплей?
О: нам не нужно писать какой-либо код для дисплея или программы драйвера. Наш набор дисплеев включает ЦП и память, вы можете использовать напрямую. Файл jpg для создания графического интерфейса и использования его для отправки набора команд HEX для связи с Вашим блоком микроуправления.

3. Какой интерфейс у этого дисплея?

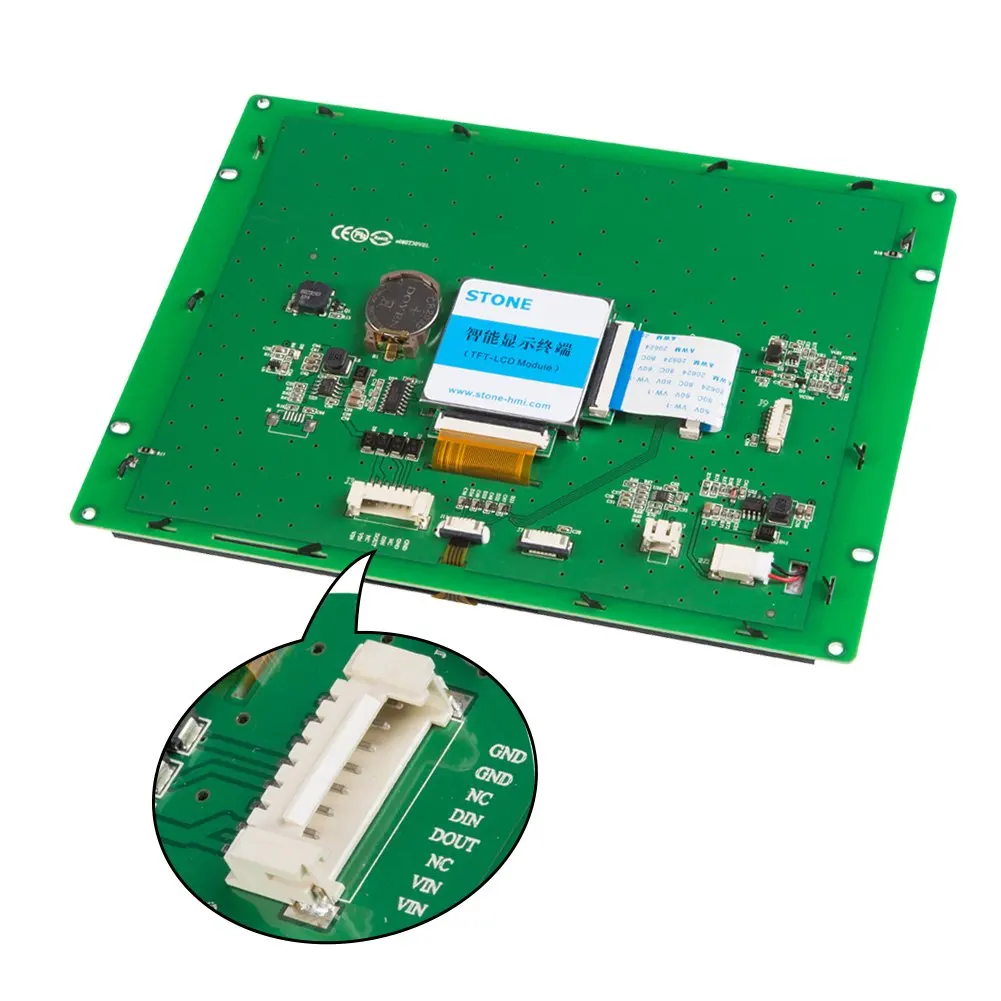

О: набор дисплеев использует последовательный порт UART (RS232/RS485/TTL) для связи с любым типом MCU с помощью наборов команд HEX.

4. Может ли дисплей воспроизводить видео/аудио файлы?
О: Да. Основной набор дисплеев имеет 128 Мб памяти, и вы можете хранить любые видео/аудио файлы в нем. Дисплей может воспроизводить файлы напрямую.

5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей?
О: у нас есть резистивный сенсорный, емкостный сенсорный и не сенсорный дисплей.

6. Что еще мне нужно для использования этого набора дисплея?

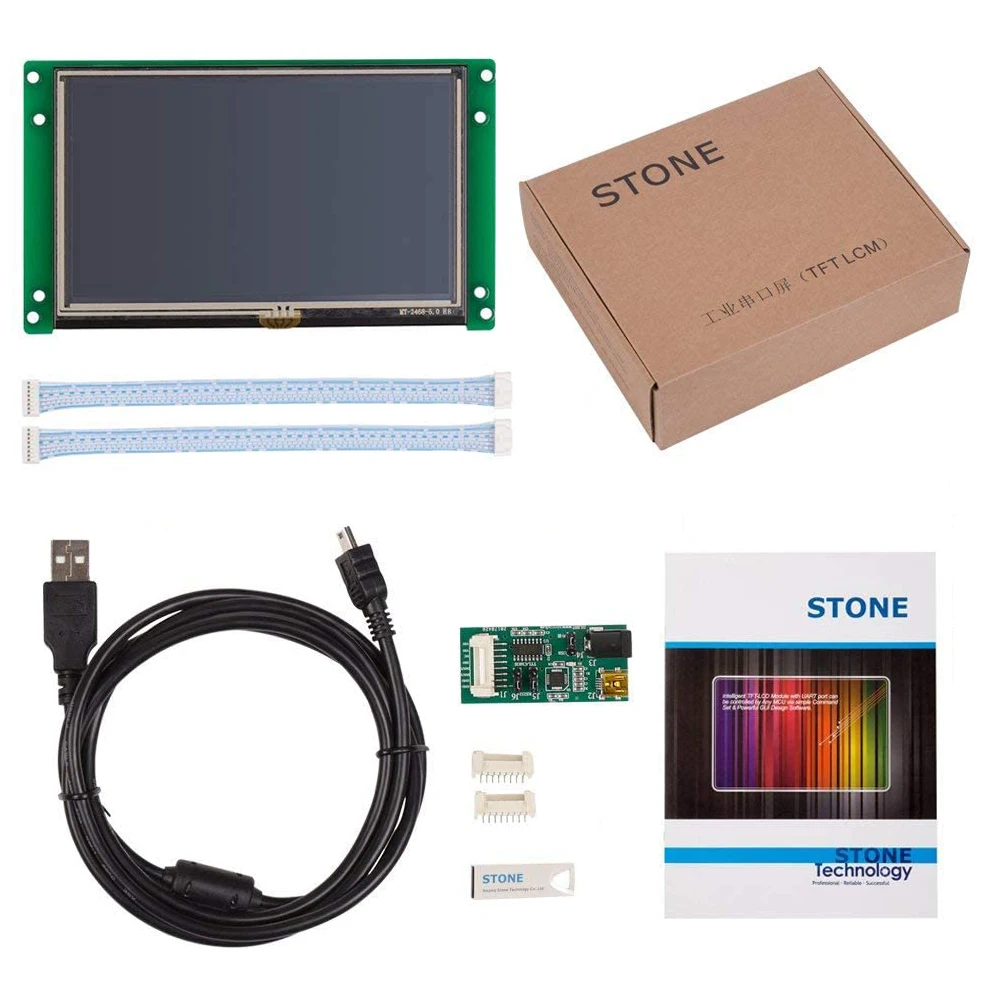

О: мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows и блок питания 12 В постоянного тока для работы с дисплеем.

7. Я не знаю, как создать графический интерфейс или связаться с моим устройством. Где я могу получить помощь?
О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить любые знания, необходимые для разработки. Вы также можете проверить наш канал YouTube для видео-инструкций или напрямую связаться с нашим отделом продаж, чтобы получить помощь.

8. Что делать, если дисплей был сломан или сбой?
О: мы предоставляем 3 года безусловной гарантии для нашего I-serial и серийного дисплея, 1 год безусловной гарантии для C-serial display. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или сбой.
